一、简介

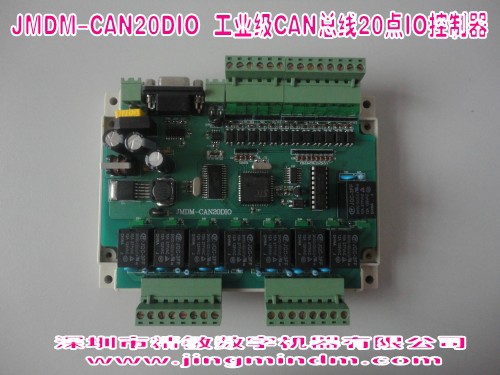

JMDM-CAN20DIO 是深圳市精敏数字机器有限公司自主研发的一款具有 CAN 总线（控制器
局域网）接口的高可靠工业级单片机 I/O 控制器，也叫 CAN 总线 20 点单片机 I/O 工控板、
JMDM-CAN20DIO 工业级 CAN 总线 20 点 IO 控制器。。12 路光电隔离数字量信号输入，8
路继电器开关量输出，可用于 10KM 范围内 I/O 信号的远距离可靠有线通信场合，可用来远程
检测外部各种开关量信号输入，如电子锁、光电传感器、红外传感器、霍尔传感器、接近开
关、点动开关等数字量输入器件；可用于远程给大功率照明灯、电磁阀线圈和其他大功率用
电器等提供控制开关量输出。

二、功能特性
1、工作电源：DC12V~24V 1A 或 AC9V~18V 1A；控制板自带防雷击保护电路，稳定可
靠。
2、8 位高性能单片机控制：程序存储空间：32K；数据存储空间：16K (若有特定需要)，
保存数据，断电数据不丢失。
3、两种通信接口：
1）一路 RS232 接口，可用来下载程序和与电脑等上位机通信；
2）一路 CAN 总线接口：通信最大距离为 10 公里(速率小于 5Kb/s)；组成的网络中最
多可挂接 110 个节点。
4、I/O：
十二路光电隔离数字量输入：输入电压范围为直流 12V~24V；也可定制为 5V（购买前
需特别说明），输入电流为 5~10MA；可用于检测外部各种信号的传感器输入，如光电传感器、
红外传感器、霍尔传感器、接近开关、点动开关等数字量输入器件等；数字量工作状态指示
灯：每路数字量输入都有一个指示灯，方便观察输入点工作状态；
八路继电器输出：无源干触点形式，可直接控制：交流 0~220V 电压，直流：0~30V 电
压；每路最大输出电流 10A，输出口状态可回读；
5、程序下载说明：连接好电脑和控制器之间的串口通讯线。使用 STC-ISP 下载软件将
编译好的 HEX 文件下载到控制器。（注意：下载的过程中有一个手动断电和上电的过程）。；
6、系统稳定性：具有工业级防雷击、抗强电磁干扰、高可靠性能，无死机现象。继电器
输出采用高频滤除电路，产生极小的谐波；使系统具有极高的稳定性和极长的工作寿命；
7、3 种工作方式：支持独立控制（根据 KEIL C 语言编写的程序逻辑自动控制)、RS232
串口监控（需编写上位机、下位机程序）、CAN 总线监控 3 种方式；
8、外形尺寸：
线路板尺寸：长×宽×高: 148mm×105.5mm×28mm。

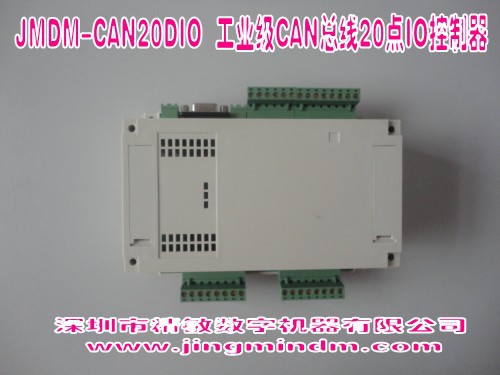

外壳尺寸：长×宽×高: 155mm×135mm×60mm。

三、编程说明
在 KEIL C 编程环境下，本公司提供编程范例，客户可在此基础上二次开发应用程序。
1.控制单个继电器输出点：
sbit OUT1 = P2^1; 第一个继电器输出端口定义；
sbit OUT2 = P2^0; 第二个继电器输出端口定义；
sbit OUT3 = P4^0; 第三个继电器输出端口定义；
sbit OUT4 = P3^5; 第四个继电器输出端口定义；
sbit OUT5 = P3^4; 第五个继电器输出端口定义；
sbit OUT6 = P3^2; 第六个继电器输出端口定义；
sbit OUT7 = P4^3; 第七个继电器输出端口定义；
sbit OUT8 = P1^7; 第八个继电器输出端口定义；OUT3 =0; 打开第三个继电器；
OUT3 =1; 关闭第三个继电器；

四、规格
1、工作温度：-10~+65°C；
2、储存温度：-20~+80°C ；
3、湿度：5~95% 无凝结 ；
4、功耗(无外部设备): +12V@ 1A (典型值) ；

五、硬件连接注意事项
1、JMDM-CAN20DIO 的电源部分采用直流 12V~24V 1A 或交流 9V~18V 1A 供电。
2、客户应严格按照接线图将控制板全部接线完毕，并检查无误后，才可通上电源。否则
将烧坏控制器或外部输入输出等设备。
3、控制器的输入信号默认采用外接直流 12 或 24V 供电。

六、用途
1、在汽车电子、自动控制、智能大厦、电力系统、安防监控、船舶、医疗设备、工业设
备等各领域 ，CAN-bus 都具有不可比拟的优越性。
2、广泛用于线路通断检测、线排质量检测。
3、广泛用于对通信距离，数据传输率和容错机制等有特殊要求的工业现场。
4、可同时控制 12 路数字量输入信号和 8 路输出负载：如光电开关、红外探头、接近开
关、行程开关、按键输入等；交流 0~220V 电压范围内或直流 0~30V 电压范围的执行器件如
交流接触器、气缸、电磁阀、继电器、加热丝、普通电动机、电灯炮、LED 灯串、普通电机
等输出负载的开和关；
5、可串口远程实时检测和控制电厂、自动花车间等生产现场、远端机房等设备、灯光、
电源、音频、视频、电子门禁的开和关，省却人工操作之劳苦、节约人力成本；
6、可用于集中控制楼宇、广告、球馆等行业的灯光、音响等多媒体设备、智能控制家电
开关等。
7、可用于计算机控制各种外围光电开关、红外探头、按钮信号、设备开关；
8、用于各种集散型控制系统、远程 IO 模块、远程控制系统；
9、可用于小型沙盘、建筑、桥梁等模型的灯光控制。七、发货事项
1、发货清单：控制器、编程下载线(附送)、电子版产品资料：KEILC 软件及教程、STC-ISP
下载软件、产品资料（范例程序、说明书及接线图）。
2、发货方式：快递，包装标准：防静电防震纸箱。

七、售后服务
1、保修：自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；运费方式：送修。
2、技术支持：提供远程电话、网络在线技术支持。
