JMDM-RS232 串口控制继电器（晶体管）板说明书
一、简介
JMDM-RS232 串口控制继电器（晶体管）板是深圳市精敏数字机器有限公司自主研发的高可
靠工业级控制器，可用于串口控制各类数字量/开关量信号的输入输出。实现如下功能：
1、通过控制器采集开关量信号的输入状态，通过串口实时显示到电脑的上位机监控界面上；
2、通过电脑串口控制继电器（或晶体管）的开和关，来实现对各种开关量信号的控制。
在各类民用、工业场合具有十分广泛的应用价值，具有抗强电磁干扰、防雷击、稳定可靠的特征，
可适用于各种环境恶劣的工业、民用场合，以优异的性能表现和高性价比赢得广大客户的推崇和喜
爱。
二、使用说明
1、根据说明书所附接线图连接好控制器和设备之间的接线、电脑和控制器之间的串口通信线；
3、仔细检查无误后，连接好控制器的电源；
2、安装随产品附送的串口控制软件：
双击 JMDM 串口控制器上位机程序 SETUP\\setup 文件，或直接双击双击 JMDM 串口控制器上位机
程序 SETUP\\support\\setup 文件。

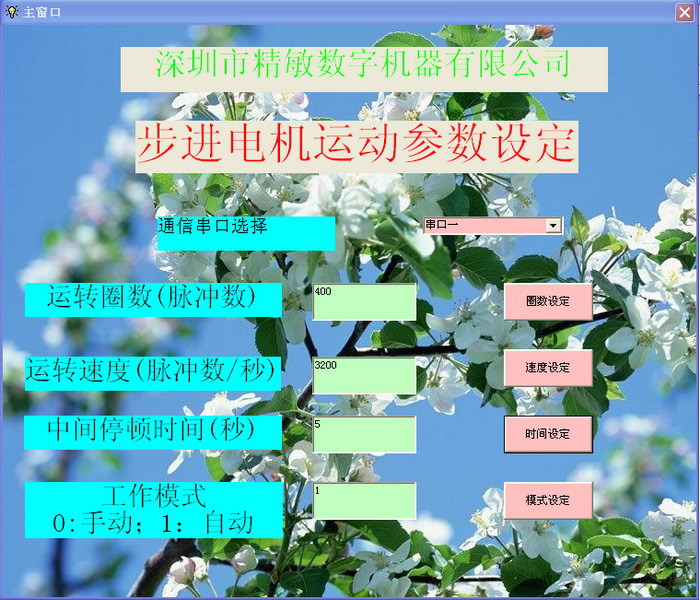

4、打开上位机软件，可点击控制输入输出点。
三、功能描述
1、JMDM-RS232 串口控制器用于继电器（或晶体管）的开启和关闭。
2、上位机（PC 机或主 PLC）通过串口连接到本控制器后，向控制器发送一串 ASCII 代码指令即
可控制某个（或全部）继电器打开或关闭，完全不必要考虑继电器的硬件电路上选择、驱动等问题。
比如，串口输入 O(002, 1)则第 2 号继电器通电吸合；串口输入“O(012, 0)”，则第 12 号继电器失
电断开。
3、本串口控制器也可以采集远程输入点的状态，比如，控制器通过串口发送出 I(004, 1)表示第 4
个输入点有信号输入，串口发送出 I(011, 0)表示第 11 个输入点没有信号输入。
4、串口控制器和控制主机之间距离可以通过 485 总线延长，最长组网可以达到一千米；
5、单个串口控制器可以独立控制 12 路继电器(或晶体管)的开启和关闭，也可采集 16 个输入点的状
态。通过地址编码，在延时 1 秒许可的情况下，一个串口最多可以寻址、控制 255 块串口控制器，
构成一个由 4080 个输入点，3060 个输出点的大系统。
6、可提供串口通信协议以及 VB 通信源程序，赠送 VB 通过 RS232 串口操作控制器的演示程序或
代为开发专用程序。
四、性能参数
1、JMDM-28DIOMR/MT
1)工作电源：
JMDM-28DIOMR：交流 12V 或直流 12V～15V；
JMDM-28DIOMT：交流 9V，外围驱动电源：交流 12V 或 24V。
3)主控芯片：8 位高性能单片机；
4)程序及数据存储器：64K 程序存储器，也可以用来保存数据，断电数据不丢失；
5)输入：16 路光电隔离数字量 NPN 形式输入，输入电流 10mA；其中有 2 路可作中断源用于计数；
6)输出：
JMDM-28DIOMR：12 路光电隔离继电器输出，输出电压为 0～220V，最大输出电流为 5A， 输出
口状态可回读；
JMDM-28DIOMT：12 路光电隔离晶体管输出，集电极开路输出形式，输出电压为 24/12V，最大输
出电流为 1A，输出口状态可回读
7）系统稳定性：采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，
死机自启动时间在 1ms 之内；
8）接口：1 路标准的 RS232 串行通信接口（抗 15KV 静电冲击），可直接与电脑或文本显示器等外
设通信；可直接通过 RS232 接口下载程序，无需烧录器，方便程序修改、升级；
9）工作状态指示灯：2 个 LED 灯。LED 灯和拨码开关是复用的，也可用来设置两个参数；
10）PCB 尺寸：155mm*110mm；

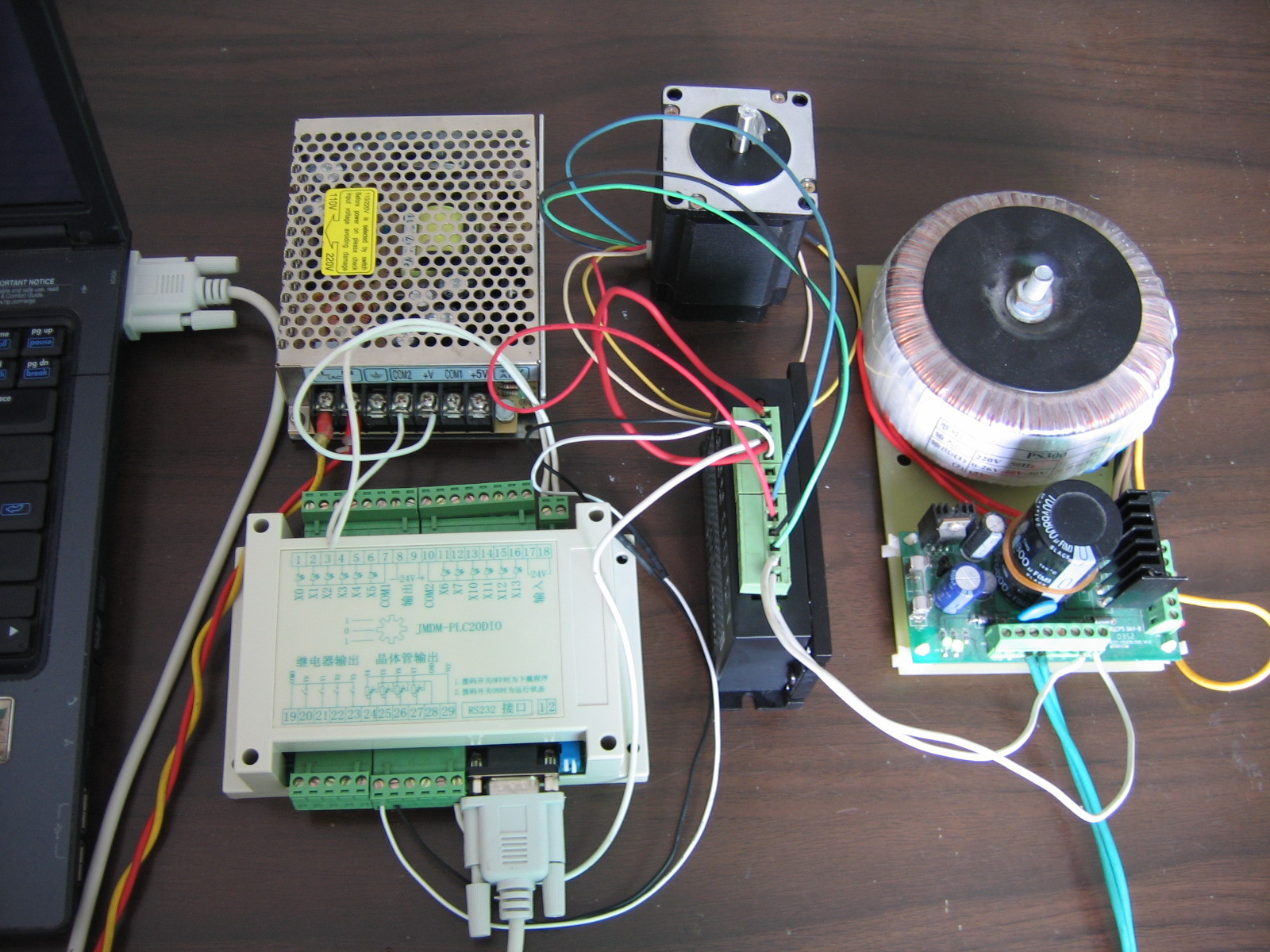

2、JMDM-20DIOV2
1）工作电源：主电源：AC18V 或 DC24V；外围驱动电源：DC24V 或 DC12V；
2）主控制芯片：8 位高性能单片机；
3）程序存储空间：32K (若有特定需要，可用 64K)；
4）数据存储空间：16K (若有特定需要，可用 32K)，保存数据，断电数据不丢失；
5）输入：12 路光电隔离数字量，NPN 输入形式，输入电流为 10mA；其中有两路可作中断源用于
计数；
6）输出：8 路光电隔离数字量，其中 4 路继电器输出（可接 220V 电压，最大承受电流是 5A），4
路晶体管输出，集电极开路输出形式，输出电压为 24/12V，最大输出电流为 4A， 输出口状态可回
读；
7）输入输出点数可定制。
8）系统稳定性：
采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，死机自启动时间在
1ms 之内；
9）接口：1 路标准的 RS232 串行通信接口（抗 15KV 静电冲击），可直接与电脑或文本显示器等外
设在线通信；可直接通过 RS232 接口下载程序，无需烧录器，方便程序修改、升级；
10）工作状态指示：1 个 LED 灯显示，有一个拨码开关可根据程序需要设定程序状态或程序参数；
11）外壳采用螺钉固定或导轨安装，一体化紧凑型设计：
外壳尺寸：长×宽×高为: 146mm×90mm×40mm；
内部控制板尺寸：长×宽×高为: 122mm×86mm×28mm；
四、用途
1、用于各种集散型控制系统；
2、用于各种远程测控系统；
3、可用于楼宇、广告等灯光控制，电厂控制，自动化车间的大中型控制项目;
4、可用作远程 IO 模块；
5、可用于计算机控制各种外围设备。
售后服务
1、保修：自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；运费方式：送修。
2、技术支持：提供远程电话、网络在线技术支持。
