一、 产品简介

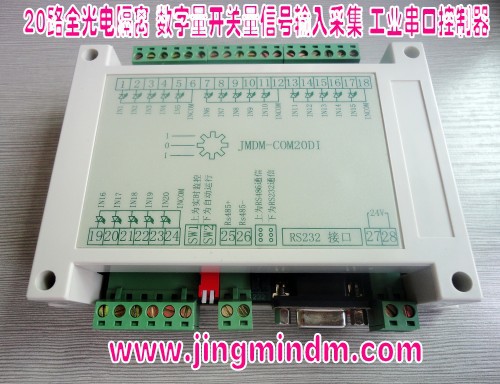

JMDM-COM20DI 是深圳市精敏数字机器有限公司自主研发的一款具有高可靠稳定性的工业
单片机数字量串口控制器、板载 20 路光电隔离数字量信号输入，可用于检测外部各种开关量信号
输入，如光电传感器、红外传感器、霍尔传感器、接近开关、点动开关等数字量输入器件，产品具
有如下特征：
1、产品设计及品质：专业的工业级高可靠防雷击抗强电磁高频干扰电路设计、电路布局紧凑而合
理、散热良好、多采用贴片式芯片及元器件，产品程序保密性高、工业品质可靠、性能稳定，可胜
任各种电磁干扰大、环境恶劣的工业现场，如引弧电流、焊接电流、变频器等工作场合均可稳定使
用。
2、20 路光电隔离数字量输入特性：
1）20 路光电隔离数字量采用了光电隔离的电路设计方法，稳定可靠；
2）20 路光电隔离数字量输入可分成了四组，可分别用于不同的电压场合；每路数字量输入的输
入电压范围为 3.3V—24V；输入电流为 5-10MA；
3、2 种通信接口可选：1 个 RS485 接口和 1 个 RS232 接口通过短路帽可选；
4、3 种工作方式：支持独立控制、RS232 串口监控、RS485 串口监控 3 种方式；
5、精确时间控制：自带系统时钟，可实现精确时间控制；
6、系统稳定性：具有工业级防雷击、抗强电磁干扰、高可靠性能，无死机现象。
7、数字量工作状态指示灯：每路数字量输入都有一个指示灯，方便观察输入点工作状态；

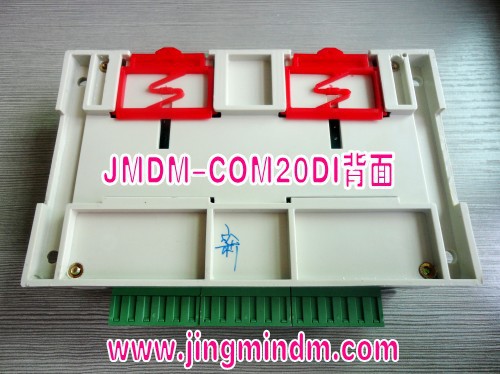

8、工业外壳，外观紧凑，防尘美观，一体化紧凑型设计，安装方便：导轨或螺孔安装；
9、提供简单易用的串口通信协议、上位机源码，方便客户二次开发。
二、 性能参数
1、工作电源：控制器工作电源：12V 或 24V，交流或直流通用；输入工作电源：3~24V 直流电；
2、主控制芯片：8 位高性能单片机加高速高稳定 FPGA 可编程阵列电路；
3、程序存储空间：32K (若有特定需要，可用 64K)；
4、数据存储空间：16K (若有特定需要，可用 32K)，保存数据，断电数据不丢失；
5、输入：20 路数字量输入，每路输入承受的最大电压为 36V，最大承受电流是 10MA；每路输入
点均采用了光电隔离，隔离电压为 1000V；出厂默认为低电平有效型（NPN 型）；输入点可根据客
户需要订做成高电平有效型（PNP 型），购买前需说明；
6、系统稳定性：采用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，死机自启动时间
在 1ms 之内；
7、2 种通信方式（接口）可选：1 个 RS232 接口、1 个 RS485 接口可通过短路帽选择。
1 路标准的 RS232 串行通信接口（抗 15KV 静电冲击），可直接与电脑或文本显示器等外设通
信；可直接通过 RS232 接口下载程序，无需烧录器，方便程序修改、升级；RS232 通信最大距离
为 10 米；
1 路标准的 RS485 通信接口（抗 15KV 静电冲击和雷击），可用于 RS485 通信、远程控制，
最大通信距离 1.5Km；
8、控制器工作状态指示：2 个 LED 灯显示；
9、2 个拨码开关：可根据程序需要设定程序状态或程序参数；
10、工业外壳，防尘美观，一体化紧凑型设计，安装方便：导轨或螺孔安装；
11、外形尺寸：外壳：长宽高为: 145mm×90mm×40mm；内部控制板：长宽高为: 122mm×86mm×
28mm；
（扩展阅读：JMDM 系列工业单片机串口控制器有多种可选：
按 I/O 分：12/8、16/12、4/20、4/16、20/20 等，型号分别为：JMDM-COM4DI2DOMR、JMDM-20DIOV2、
JMDM-28DIOMT/MR、JMDM-COM20MR、JMDM-4DI16DOMT、JMDM-40DIOMR 等；
全输出： JMDM-COM4DOMR/KKG、JMDM-COM8MR、JMDM-COM40MR/MT 等。
PWM 输出：JMDM-COM8PWM；
按模拟量输入输出：JMDM-20DIO4AIO、JMDM-10DIO10AIO、JMDM-16ADDA。）
三、 使用说明
3.1 硬件连接注意事项
1、JMDM-COM20DI 采用 12V 或 24V 供电，交直流通用，不分正负，控制器自带整流模块。
2、注意严格按照产品说明书后面所附的接线图接好外部数字量输入部分、控制器、电源之间的
连接；电源接线更要严格、仔细检查确认无误后再接，否则将烧坏控制器或外部输入输出等设备；
3、控制器的输入信号采用直流 5V~24V 供电，取决于外围输入器件的工作电压。
四、 用途
1、可用于检测外部各种信号的传感器输入，如光电传感器、红外传感器、霍尔传感器、接近开关、
点动开关等数字量输入器件等；
2、广泛用于大型智能互动多媒体行业：大型虚拟翻书，空中翻书，电子翻书，隔空翻书，魔幻翻
书、虚拟电子翻书、虚拟空中电子翻书，智能多媒体控制墙，光影互动控制，LED 互动控制，虚
拟流程控制系统等广告、展厅应用；可作为智能多媒体控制器，互动多媒体控制器，投影互动控制
器，光影互动控制器，LED 互动控制器，智能中控器，虚拟空中电子智能多媒体控制器；
2、可上位机电脑串口远程实时监测一些数字量信号的状态、各种设备的开关状态；
3、用于各种集散型控制系统、远程 IO 模块、远程控制系统的数字量信号采集；
4、广泛用于线路通断检测、线排质量检测。
五、 发货事项
1、发货清单：控制器、编程下载线(附送)、电子版产品资料。
独立控制电子版产品资料：KEILC 软件及教程、STC-ISP 下载软件、产品资料（范例程序、说明
书及接线图）。
串口控制电子版产品资料：产品资料（精敏串口监控软件、通信协议、说明书及接线图）、上位机
VC 源码（二次开发需要用到者可索取）。
2、发货方式：快递，包装标准：防静电防震纸箱。
六、 售后服务
1、保修：自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费
用；
2、技术支持：提供电话、网络远程在线技术支持。
