JMDM-2038多功能工业控制器
一、JMDM-2038 简介
JMDM-2038是一款多功能人机界面和单片机控制器一体机，它硬件采用具有高性能、工业级别的进口单片机及零部件、专业的稳定性、抗干扰电路设计，软件采用C语言编程，具有良好的可扩展性和多功能，根据功能可分为2款：JMDM-2038ADDA、JMDM-2038M。可实现IO、模拟量输入输出、步进伺服电机的人机交互多功能控制。

二、产品功能介绍
2.1、模拟量控制器：JMDM-2038ADDA功能：
1、控制12个I/O点，全光电隔离。
6路输入：NPN 输入形式，输入电流为10mA即可，默认12V--24V的开关量输入检测，5V开关量输入检测需定做。6路输入可以作为行程限位开关、红外传感器、接近开关、按钮等的检测。
6路晶体管输出：最大每路输出能承受4A电流。输出低电平有效。可驱动5---30V之间工作的负载。
可以用来控制电磁阀、电磁继电器、固态继电器、气缸等负载。
2、4路光电隔离PWM输出。
PWM输出工作电压为（5～12V）。PWM输出精度是13位的，可用于控制比例阀、IGBT等。占空比可以编程设定，占空比范围为(0.000～1.000)。可用于控制频率器、激光发射器、电机调速、调光等应用场合。4路PWM输出可通过程序精密控制占空比，也可当作模拟量输出使用。
3、 8路模拟量控制：4入4出。
输入：4路高速高精度AD模拟量检测通道。检测电压范围是0--5V。可以定做成0--10V检测量程。
AD位数可以通过软件来修改，可改位数为12位、14位、16位和18位。检测速度分别为4ms、20ms、60ms和245ms。IIC总线读取数据方式。可用于模拟量的检测控制，如电压，电流，温度，湿度，压力等模拟量信号的检测控制。

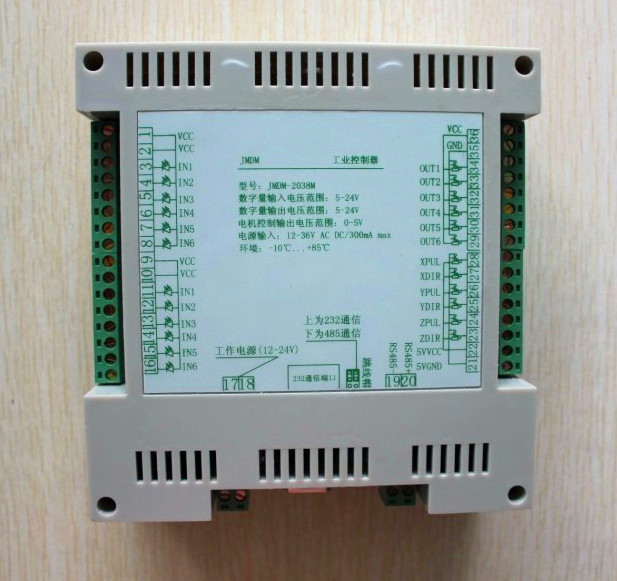

2.2、运动控制器：JMDM-2038M功能：
1、控制18个I/O点，全光电隔离。
12路输入：NPN 输入形式，输入电流为10mA即可，默认12V--24V的开关量输入检测，5V开关量输入检测需定做。12路输入可以作为行程限位开关、红外传感器、接近开关、按钮等的检测。
6路晶体管输出：最大每路输出能承受4A电流。输出低电平有效。可驱动5---30V之间工作的负载。
可以用来控制电磁阀、电磁继电器、固态继电器、气缸等负载。
2、两路脉冲信号输出、两路方向信号输出，可同时控制两路步进或伺服电机联动。
3、一路可程控频率信号输出，用于一些调速等控制场合。
2.3、共性： JMDM-2038ADDA和JMDM-2038M均具备以下功能：

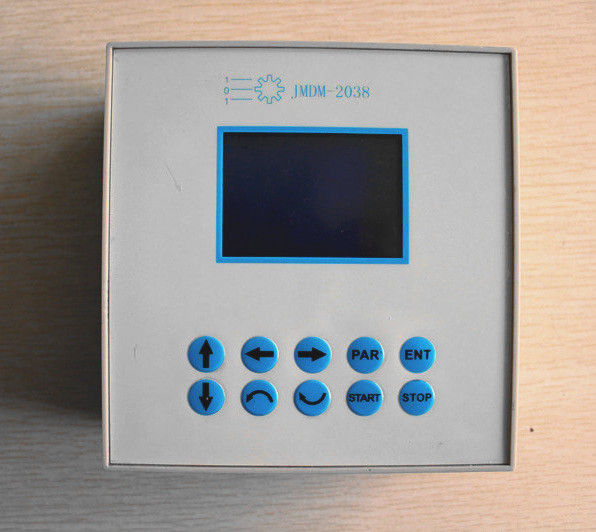

1、有一个128*64液晶显示屏，亮度可调。可显示4行6列标准汉字。背光灯可以通过软件开启和关闭。
2、带有RS485通信端子和RS232通信端口，RS232和RS485可以通过两个跳线帽来进行切换。
3、RS232接口直接在线通过串口线下载程序。
4、有一个蜂鸣器输出，可以用于报警提醒。
5、拥有10个按钮面板可以设置参数。

三、技术参数
1、8位高性能单片机作为主控制芯片，程序空间为64K；
2、32K字节的数据存储器，可以用来保存参数等数据，断电数据不丢失；
3、预留IIC总线接口，可以焊接24C02等系列的存储芯片；
4、控制器工作电源：标配24V直流1A开关电源。12V-30V直流(或9V-20V交流)之间均可以正常运行；
5、有1 路标准的RS232 串行通信接口，可以与电脑等上位软件通信，也可与多个控制器之间联机工作。可以通过条线帽切换成RS485进行通信，可用于多机组网；
6、可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
7、系统采用光电隔离和启用内部看门狗及严格的高频滤除特性，并有专业的电源监控电路使系统工作稳定可靠，无死机现象；
8、128*64液晶蓝屏显示，一屏可显示6列*4行=24个汉字；也可显示图形数字符号等；
9、有10个轻触按键，可在线设置参数；
10、外形尺寸：紧凑型机壳，控制器机壳尺寸：150mm*145mm*55mm，安装尺寸：145mm*140mm，可用配套的铜卡安装；
11、用Keil C编程，用户编程有困难的可把工艺流程发给我司，我司可代为开发程序。

四、应用场合
1、可用于各数字量输入输出的控制系统，可控制气缸、电磁阀、继电器等；可外接各种光电传感器、红外开关。
2、可控制温度、压力、激光能量、变频器等模拟量信号输入输出。
3、可控制步进电机和伺服电机。
4、也可用于替代PLC用于各种控制场合（如各种机器控制），功能上比PLC加文本显示器更为强大、灵活。性能稳定，性价比高。目前已广泛应用于气缸、电磁阀、继电器、压力测试仪、液压控制器、激光控制器、步进伺服控制、多段多路温度控制器等要求高精度、高速度的工业环境和设备上，运行稳定可靠，成功地经受了恶劣工业环境场合的强电磁、高频干扰的考验，以高性价比赢得了广大客户的信赖，并远销海内外。

五、 存储条件
工作温度：-10~+65°C； 储存温度：-20~+80°C ；
湿度：5~95% 无凝结 ； 功耗(无外部设备)：+24V@1A (典型值) ；
