一、 简介

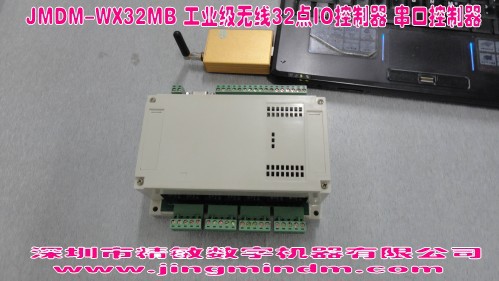

JMDM-WX32MB是深圳市精敏数字机器有限公司自主研发的一款支持无线控制、独立控制、电脑串口控制的多功能工业级高可靠IO控制器，可用于32点以内的IO控制、500米范围内的无线控制：16路光电隔离数字量输入、16路继电器输出。JMDM-WX32MB控制器由两部分组成：IO主板、无线收发模块（可选）。可实现如下功能：
1、支持无线、有线（RS232串口线）控制32个I/O点。
2、可接16个手动按键/点动开关或各种光电开关/传感器，来控制16路继电器输出，负载范围是0~220V的设备、灯光、电磁阀、电热丝、交流异步电机等机电设备；
3、可根据客户需求，定制化开发个性化的智能控制程序，用于各种自动化、智能控制、无线远程控制场合。
4、控制器可支持编址，实现多台控制器组网通信，构成大型集散型远程I/O控制系统。

二、 性能参数
1、工作电源：默认直流24V 2A；可根据客户定做成直流12V 2A；
2、主控芯片：8位高性能单片机+CPLD+433M无线模块；
3、程序及数据存储器：32K程序存储器，用于存放数据，30K数据存储器也可以用来保存数据，断电数据不丢失；
4、I/O：16路光电隔离数字信号输入：信号电压默认12V或24V（5V需要购买前说明来进行定制)，可外接各种数字量传感器、开关、继电器触点信号，来采集这些开关量信号，并编程设定其功能，如手动启动，手动停机，手动正反转，电机限位等用途。
16路继电器输出：每路最大输出电流10A，工作电流5A。可控制外部设备的电源、灯泡、电磁阀等器件。
5、无线收发模块：作为可选配置，由USB接口的433M无线发射模块和板载无线接收模块组成，可由上位机控制，可靠传输距离为300-500米。
6、系统稳定性：采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，死机自启动时间在1ms之内；
7、通信接口：1路标准的RS232串行通信接口（抗15KV静电冲击），开发通信程序后，可直接与电脑或PLC等主控等外设通信；可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
8、有1个运行指示灯，运行指示灯的闪烁表示本控制器工作正常。工作状态指示灯：1个LED灯。一般用于显示控制器的运行状态；
9、外观：配有工控级别外壳，美观大方，方便安装。外壳安装尺寸：154mm×126mm×60mm；可用导轨安装或用螺钉固定安装；

三、 使用说明
1、根据说明书所附接线图连接好控制器和设备之间的接线、电脑和控制器之间的串口通信线；
2、仔细检查无误后，连接好控制器的电源；
3、客户可根据范例程序，自行二次开发单片机程序实现独立控制、无线控制；也可同时开发单片机和上位机软件程序，通过上位机串口对控制器进行近距离串口控制、或通过无线模块对控制器进行远距离无线控制。
4、本公司可有偿代客户编程，需要客户提供具体的书面控制需求文档。

四、 用途
1、可直接用于32个I/O点之内的近距离串口控制场合、远距离有线RS485总线（需加RS485模块）控制场合、500米之内的无线控制场合，应用于各种生产车间、通信机房、无人值守站点等工业现场，或酒店会所、别墅家居等商业场合的远程门禁及设备监控、智能家居控制、安防门禁控制。
2、可用于电子储物柜集中监控、沙盘模型灯光控制、各种设备电源开关、电热丝、电机启停、电磁阀控制、及相关数据统计等。
3、可用于各种场合开关量信号的集散型、分布式控制、远程监控。

五、 购买及发货信息
1、JMDM-WX32MB控制器由两部分组成：IO主板、无线收发模块（可选）。
发货清单：
控制器、RS232编程下载线（附送），电子版产品资料（KEIL C编程软件及教程、STC-ISP下载软件、说明书和接线图、单片机独立控制范例及源码、范例上位机监控软件及源码）。
2、发货方式：快递，包装标准：防静电防震纸箱。

六、 售后服务
1、保修：自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；运费方式：送修。
2、技术支持：提供远程电话、网络在线技术支持。
