1.2功能
1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48
2、24位DAC输出，动态范围支持90dB，信噪比支持85dB
3、最大支持16M字节的SPIFLASH。例如W25Q16[2M字节]、W25Q128[16M字节] GD25Q32[4M字节] 1Byte=8Bit
4、多种控制模式，并口控制模式、串口模式、AD按键控制模式
5、Microusb接口更新语音文件，无需安装任何软件。支持XP和WIN7系统。
6、支持组合播放功能，可以实现报时、报温度，在一定程度上可以替代一些昂贵的TTS方案
7、30级音量可调，5级EQ可调
8、自带3W的功放，直接外接喇叭即可完成放音
9、支持10段语音的触发播放，IO检测的方式，所以适合碳膜按键等等场合
1.3应用
1、车载导航语音播报
2、公路运输稽查、收费站语音提示；
3、火车站、汽车站安全检查语音提示；
4、电力、通信、金融营业厅语音提示；
5、车辆进、出通道验证语音提示；
6、**边防检查通道语音提示；
7、多路语音告警或设备操作引导语音；
8、电动观光车安全行驶语音告示；
9、机电设备故障自动报警；
10、消防语音报警提示；
11、自动广播设备，定时播报
2.芯片功能框架说明
模块选用的是SOC方案，集成了一个16位的MCU，以及一个专门针对音频解码的aDSP，采用硬解码的方式，更加保证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求
2.1硬件参数
名称 | 参数 |
MP3文件格式 | 1、支持所有比特率11172-3和ISO13813-3 layer3音频解码 |
2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48 | |
3、支持Normal、Jazz、Classic、Pop、Rock等音效 | |
USB接口 | 2.0标准 |
UART接口 | 标准串口，TTL电平,波特率可设[用户不可设] |
输入电压 | 3.3V-5V[7805后级串一个二极管为最佳] |
额定电流 | 10MA[静态] |
低功耗电流 | <200uA |
功放功率 | 负载4欧姆，支持3W |
尺寸 | 25(长)*20(宽)[单位:mm] |
工作温度 | -40度 -- 80度 |
湿度 | 5% ~ 95% |
2.2管脚说明
引脚序号 | 引脚名称 | 功能描述 | 备注 |
1 | VDD | 电源输入[正极] | 最大5.2V |
2 | SPK1 | 外接单声道喇叭 | 不可超过4欧姆3W |
3 | SPK2 | 外接单声道喇叭 | 不可超过4欧姆3W |
4 | DAC-R | 外接功放、耳机 |
|
5 | DAC-L | 外接功放、耳机 |
|
6 | BUSY | 播放状态脚 | 播放时输出低 |
7 | TX | UART串行数据输出 | 3.3V的TTL电平 |
8 | RX | UART串行数据输入 | 3.3V的TTL电平 |
9 | GND | 地[负极] | 系统地 |
10 | IO1 | 通用输入输出口1 |
|
11 | IO2 | 通用输入输出口2 |
|
12 | IO3 | 通用输入输出口3 |
|
13 | IO4 | 通用输入输出口4 |
|
14 | IO5 | 通用输入输出口5 |
|
15 | IO6 | 通用输入输出口6 |
|
16 | IO7 | 通用输入输出口7 |
|
备注：模块内置单声道功放。

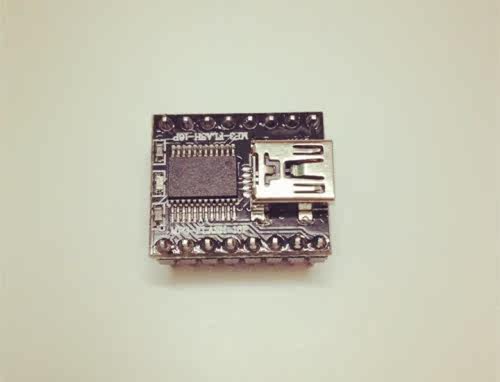

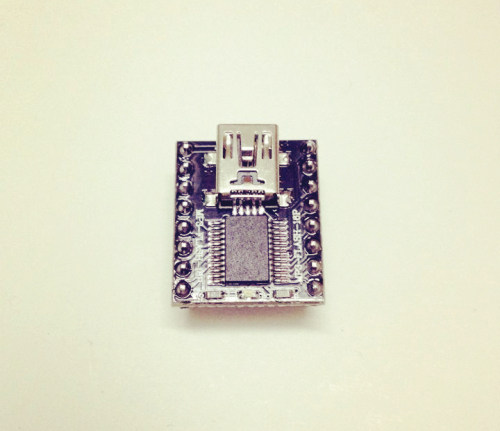

模块分布说明:
(1)、管脚1--8，从左边上往下数
(2)、管脚9--16，从右边依次下往上数
(3)、功放芯片[4欧姆、3W]
(4)、主控芯片[SSOP24封装]
(5)、USB接口座子[兼容Miniusb和Microusb]
(6)、自带了一个SPI flash和一个3W功放
用户拿货后，接好喇叭到SPK1和SPK2两端，插USB线到电脑上，用镊子直接短路第9脚和第10脚，来触发模块播放。作为测试模块是否正常的手段（模块出厂前已经下载声音测试过后才发货）。
'
