芯片功能说明:

XPT8871 是一款无ＦＭ干扰，AB 类可选式功

率放大器。5V 工作电压时，驱动功率为 5W

（2ΩBTL 负载，THD<10%），音频范围内

总谐波失真噪声小于 1％;

XPT8871 的应用电路简单，只需极少数外围器

件，集成反馈电阻；

XPT8871 输出不需要外接耦合电容或上举电容

和缓冲网络。

XPT8871 可以通过控制进入休眠模式，从而减

少功耗;

XPT8871 内部具有过热自动关断保护机制

XPT8871 工作稳定，增益带宽积高达 2.5MHz,

并且单位增益稳定。通过配置外围电阻可以调整

放大器的电压增益，方便应用。

芯片功能主要特性

·台式电脑

·低压音响系统、USB、2.1/2.0 多媒体音响

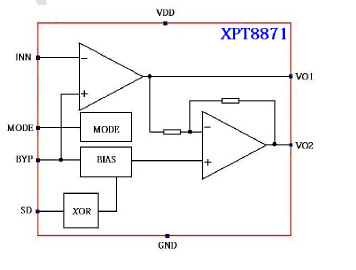

XPT8871 原理框图

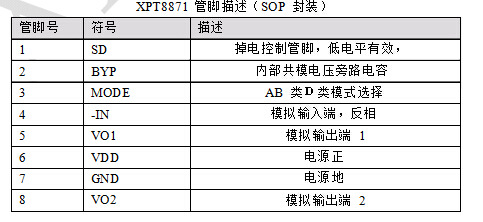

XPT8871 管脚描述
