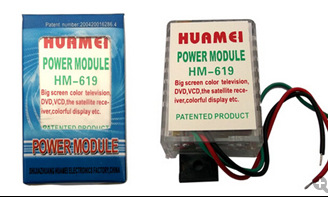

广东现货供应全新华美HUAMEI智能王电源模块HM-619

华美三端HM-608C智能王使用说明书
　　华美智能王开关电源模块是华美电子厂最新开发的新型专利产品，内置开关电源专用集成电路，大功率场效应管，电磁兼容设计，具有温升极低，带载能力特强，抗干扰极强，安装方便的特点，使用稳定可靠，给日常维修及产品开发应用带来极大便利。
　　本模块适用于29寸或29寸以下电视机、投影机、显示器、VCD、DVD、传真机、卫星接收机、充电器、胶印机等各种开关电源的维修与应用。
一、安装前对原机要求
　　开关变压器完好；初次级整流、滤波电路完好；利用光耦遥控开关的机器，光耦和相关电路要完好；并联型开关电源其开关管集电极的浪涌吸收回路要完好，集电极对地有电容时，应改成附图所示由R、C组成的吸收回路；110V整流二极管上并联的小瓷片应改至220P-470P/1KV。串联型开关电源电路，续流二极管应完好，开关电源部分的高压小瓷片应全部拆除。

二、接线及安装
　　本模块只有三根引线，红线相当于开关管C极，黑线相当于开关管E极，绿线为多功能控制线，与原机光耦配合可完成原机各种功能(关机、精密稳压、各种保护等)。
　　接线时，先拆掉原机电源开关管或厚膜块，将本模块牢固地固定在原机散热片上，有条件的可在本模块开关管与散热片之间涂上导热硅脂(不可涂硅胶)；然后将本模块红线接原开关管C极焊点(场效应管为D极)或厚膜块内相应功率管C极；黑线接原开关管E极焊点(场效应管为S极)或厚膜块内相应功率管E极(对于并联型开关电源，黑线亦可直接接热地)；最后是接绿线，没有光耦和光耦不起关机作用的电源，绿线悬空不与电路连接。有一只关机光耦或关机又稳压光耦的电源电路，绿线接光耦内三极管的C极(并断开C极与外电路的连接)，光耦E极接本模块黑线。有两只或多只光耦的电源电路只要连接起关机作用的光耦，稳压和保护作用的光耦可不接，要接时必须是低电平有效(即保护时光耦C、E极导通)，才可与关机光耦直接并联使用(C、E并联)。对于串联型电源，遥控关机多采用三极管控制，此时可应用该三极管控制一个12V继电器(12V电压从遥控板取得)，由继电器直接控制开关。
三、调试(以彩电为例讲述调试方法，VCD等可参照调试)
　　断开主电压负载(行负载)，接上假负载60W灯泡，开机测输出电压(本模块出厂前输出电压己调至最低状态)，应在4V-90V之间(视机型不同而不同)，同时电压可能波动，灯泡闪动，这都是正常现象用塑柄改锥顺时针调本模块上的电压调节电位器，使输出电压达到要求值即可恢复真载试机。
　　若电压调到一定值后不在上升，是原机稳压电路出了问题，可去掉原叽稳压元件勺出现不能启动，电压异常和自动保护时，应检查次级整流二极管、滤波电容，开关变压器和相应负载是否短路，如接有光耦时，需要检查这只光耦及相关控制电路，串联型开关电源还要检查续流二极管是否击穿或开路。
　　关机后不能开机，应检查关机电路是否正常，如正常可在+B电压对地两端接上一只3K-5K/5W—10W的电阻。
    若出现声音开大后，图象抖动的现象，可接上原机稳压光耦，同时顺时针调一点儿本模块上的电位器使模块输出的电压高于原机稳压值，此时的输出电压将由原机稳压电路控制，能有效解决上述情况。如果接上原机稳压光耦后，调本模块电位器时，电压一直上升则证明原机稳压电路有故障，应予排除。
　　遇到降低主电压待机的机型，请选用本厂全万能2006型电源模块。
