主要特点：

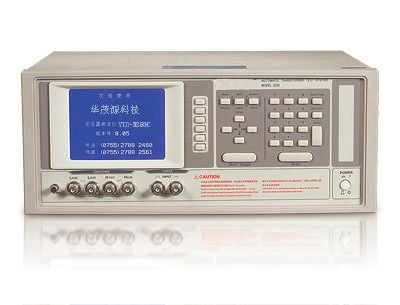

Meter:3259中文变压器测试仪，主要用于变压器生产线或品管做进出货检验，也可用于实验室作产品分析研究的测试，是一款高稳定、高可靠性的精密测试仪器。技术上采用当前最新型的嵌入式微处理器，集成度高，数据处理能力强，测试速度快，测量结果更加准确、稳定。
主要特征：
■测试频率20Hz~300KHz/1MHz,度0.01%
■ 基本量测准确度：0.1%
■三大测试系统（输出阻抗模式）任意可选，测试结果与知名LCR表完全比对
■增强式圈数比准确量测，适用于低磁导率的磁芯
■高速LCR量测，最快100次/秒
■高速DCR量测，最快75次/秒
■直流偏置控制功能，0.1mA~1000.0mA
■320×240点矩阵大型LCD显示器，5～7位读数分辨率
■独特的测试技术，低频漏感、直流电阻测试稳定可靠
■漏感平衡、系统杂散电容扣除、不良品锁定功能
■独立分组测试功能
■出厂校验数据的备份及自动恢复功能
■50组内部仪器设定可供储存及呼叫
■引导式中文菜单，操作使用方便快捷
■ RS-422串口通讯管理功能，强大的PC机管理软件可直接监视控制若干台网内在线测试的3259仪器
■Rs-232标准通讯接口，与计算器连接
技术参数：
型号 | HUAM 3259 |
测试参数 |
变压器扫描测试 | 圈数比(Turn Ratio),相位(Phase),圈数(Turn),电感(L),漏电感(Q),漏电感（LK），平衡(Balance)，交流电阻(ACR),电容(Cp),直流电阻(DCR),接脚短路(Pin Short） |
测试信号 |
测试电压 | Turn | 10mV-10V,±10%, 10mV/step |
其他 | 10mV-2V,±10%, 10mV/step |
测试频率 | Turn | 1KHz~300KHz, ±0.01% |
其他 | 20KHz~3000KHz, ±0.01% |
输出阻抗 | Turn | 10Ω，当测试位准≤2V 50Ω，当测试位准>2V |
其他 | Constant=OFF;依电阻范围不同而定 Constant=320X:100Ω ±0.5% Constant=106X:50Ω 100mA ±0.5%(1V设定)
电感负载小于己于10Ω，10Ω±10%，阻抗≥10Ω |
测量显示范围 |
L.LK/C/Q.D/ | L,LK:0.00001uH-9999.9H C:0.00001pF999.999mf Q.D:0.00001-99999 |
Z.X.R/Y/θ | Z.X.P:0.00001Ω-99.9999MΩ Y:0.01Ns-99.9999S ⊙:-90.00-+90.00 |
DCR/Turn | DCR:0.01mΩ-99.999MΩ Turn:0.01-99999.99圈(次电压小于100Vrms) |
Pin-Short | 10组,接地与接脚之间 |
基本准确度 |
L.LK.C.Z.X.Y.R.DCR | 0.1%(若为AC参数1KHZ) |
Q.D/θ/Turn | Q.D:0.0005(1KHz) ⊙:0.03°(1KHz) Turn:0.5%(1KHz) |
测量速度（最快速度） |
L.LK.C.Z.X.Y.R.Q.D.θ | 100meas./sec |
DCR | 75meas./sec |
Turn | 30meas./sec |
判定方式 |
显示器 | 320X240点矩阵LCD液晶显示器5~7位读数分辨率，开路（open）、短路（short）归零，负载修正 |
记忆体 | 50组测量数据内部保存 |
等效电路模式 | 串联. 并联 |
触发 | 内部 手动 外部 |
一般规格 |
环境条件 | 温度:10℃~40℃ 湿度:10%~90%RH |
消耗功率 | 最大140VA |
电源需求 | 190-250V AC或190-250V AC或 48Hz-62Hz |
重量 | 约8.5Kg |
尺寸（长×宽×高） | 420x300x175 |
'
