板片作为板式换热器的心脏，科学的板型设计决定了板式换热器换热能力的优劣，我们拥有不同系列的板型来满足不同工况下传热性能与压降特性的最佳匹配。

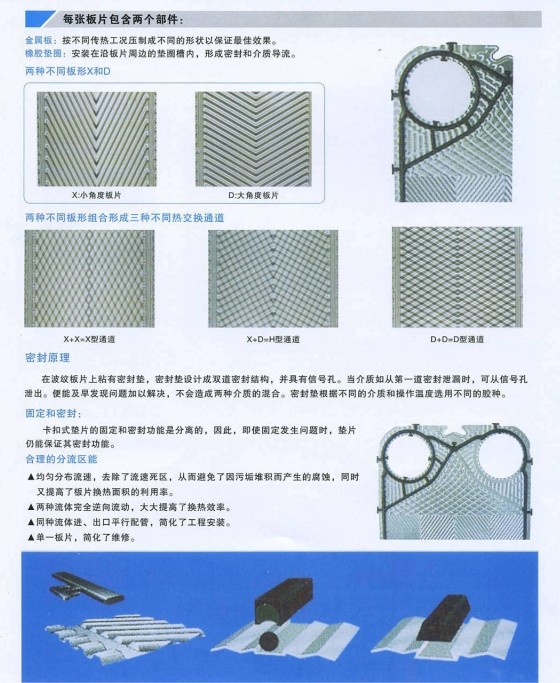

一．波纹GX系列板型
应用：广泛应用于工业生产中的汽—液、液—液等热交换工艺中，如暖通空调、石化、电力、钢铁、冶金、医药、食品、纺织等各行业。
特点：
每一板片上有两种不同的波纹角度，可获得六
种流道组合，使所选型号在传热性能、压力降
及经济性之间获得最佳匹配。
冷、热侧流量相差较大时，专利的板片设计
能够尽可能充分利用两侧通道内的允许压降，可在
保证传热性能的同时为用户节约近1/4板垫片成本。
橡胶密封垫片底部固定在板片波纹高度的中心平面上，定位更可靠，可反复拆卸，不破坏密封垫片和板片。
二．对称型波纹板系列
应用：可应用暖通空调、石化、电力、等工业生产中的汽—液、液—液等热交换过程中。
特点：板片上的波纹角度相对中线呈对称分布。
波纹角度的大小决定了压力降与传热效果;钝角波纹板片提供了高阻力及大的热传动力；锐角波纹板片提供了低的阻力及较小的热传动力。
角孔处的双重密封垫片保证了角孔密封的可靠性。
三．具有宽窄波距的宽流道板片系列
特点：
板片的波纹节距是普通板片节距的2至5倍，
允许不规则的固体颗粒自由通过而避免阻塞；
宽流道板式换热器专门适用于含有纤维或粘附性颗粒的易堵塞介质。
板片流道型式可以根据流体的特性及不同工
艺条件要求，设计为宽流道+宽窄流道。或2
个均等的宽流道组合；
由于换热板片的特殊设计，保证了在宽间隙通道内流体流动顺畅、无滞留、无死区，有效避免了介质中固体颗粒物或悬浮物的沉积、堵塞等现象的发生。
应用：
适用于纺织、氧化铝生产、制糖、乳胶、化纤、食品粗加工、造纸等行业，特别是生
产工艺中用于处理含有大量固体颗粒与纤维悬浮物，以及粘稠状流体的加热或冷却过程，
如处理纸浆、果汁、酒精醪液、冶金过程中的各种含有固体颗粒的介质等。
四． 板片材料、 密封材料
不锈钢 NBR(丁晴橡胶)温度范围可达110℃
材料牌号 AISI304 EPDM(三元乙丙橡胶)温度范围可达140℃
材料牌号 AISI316L HNBR(特种丁晴橡胶)温度范围可达160℃
材料牌号 AISI307 FPM(氟橡胶)温度范围可达200℃
特殊材料
哈氏合金、英科合金
高级材料
钛、钛钯合金、镍、钽
