产品介绍
-
- 产品信息
- 名称：电源连接器
- 品牌： szcnt
- 型号： CNT01-17P
- 该系列连接器是模块电源接口专用产品与ELCON公司同型产品完全互换.采用了冠簧(Crown)插孔为接触件,使产品具有高动态接触可靠性
该系列目前有CNT01-15 、18、19、25、29、37 、52芯多个型号插头(孔连接器)装插孔,插座(针连接器)装插针.接触件采用镀金或镀银表面处理.端接形式有:压接型、.焊接型和PCB型,其中4#、0#插针、插孔端接形式为:压接型、内螺纹型和外螺纹型.每种规格的插针分别有:标准型、加长型和减短型可供选用
冠簧选用的是高弹性、高强度的铍青铜(Beryllium).采用冠簧结构的插孔具有平滑圆弧接触面,插拔柔和,同时能保证最大接触面.采用冠簧结构的插孔接触电阻低,温升小且抗震、抗振能力高,采用冠簧结构的产品具有高动态接触可靠性.
产品实拍
28芯电源连接器
28芯电源连接器

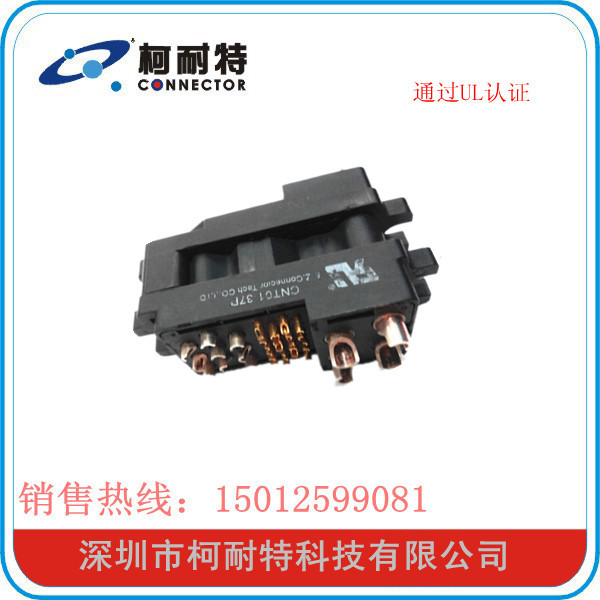

电源连接器37芯
电源连接器37芯

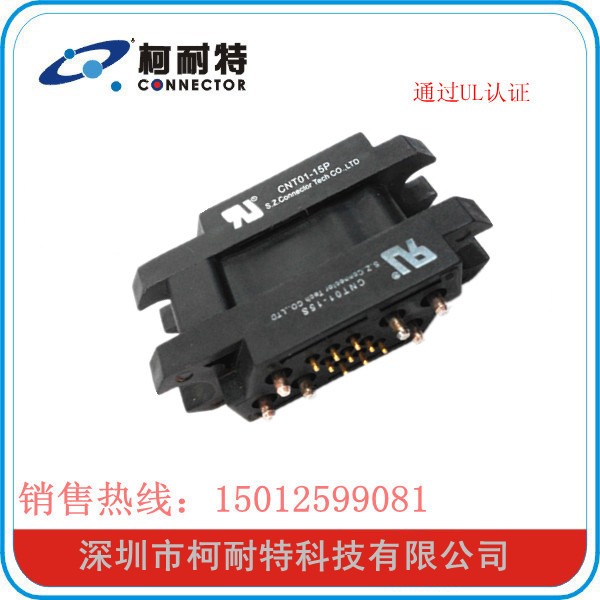

电源连接器15芯

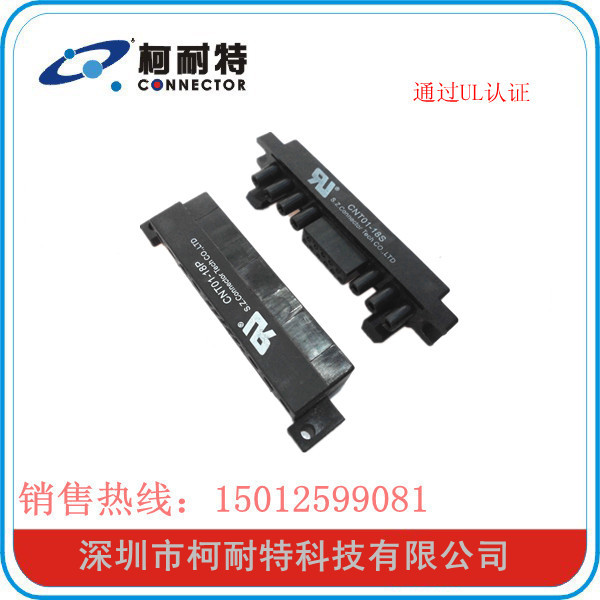

电源连接器18芯
产品尺寸参考图
单位：mm
产品列图
推拉自锁连接器
矩形连接器
定制说明
我司有自己的数控车床、线切割机、注塑机、模房、电镀厂，可为客户免费订做各种连接器，可免费为客户开模订制（初期需客户支付部分模具费，订购产品达到一定金额可返还模具费）
1.电气特性electrical characteristics
①工作电流：200A、75A、35A、5A
②接触电阻（常温）：＜1.0 mΩ
③适配电缆 ：AWG12-14
2.机械特性
①机械寿命（次）：≥1000次(times)
②端接形式：焊接、压接、板接PCB
③单孔拔出力：250-450g
④冲击;98m/s2
⑤震动：10~2000HZ（加速度147m/s2）
3.工作环境
①工作温度：-55℃~+125℃
②湿度：40℃--93%
4.材料及表面处理
①零件材料：H59打镍底3um/镀金 0.3um
②冠簧材料：铍青铜/镀金
5.环保要求
符合RoHS标准
6.安规认证
UL No.：E307884
7.可焊性
板接端放入260℃锡炉3秒表面光滑，无起泡，无爆皮现象 260
插头与插座插合后技术参数
1.电气特性
①工作电压：250V
②绝缘电阻（常温）：≥5000MΩ
③抗电强度：1500V/DC
2.机械特性
①机械寿命（次）：≥1000次
②震动：10~2000HZ（加速度 147m/s2）
③冲击：加速度 98m/s2
3.工作环境
①工作温度：-55℃~+125℃
②相对湿度relative humidity：40℃--93%
4.材料及表面处理
①壳体材料：PET
②定位爪材料：铍青铜/钝化处理
③壳体颜色：黑色
5.可焊性
耐受焊接温度 260℃±2℃，10秒 140℃±2℃ 90秒
6.环保要求 符合RoHS标准 RoHS compliance
7.安规认证
UL No.：E307884
8.外壳丝印
丝印颜色：白色
丝印大小：楷体，小四号（CNT01-25AP/CNT01-25AS）
黑体，五号字（S.Z.Connector Tech CO.,LTD）
