| 产品名称 | PS-100-12 | PS-100-24 |
| 输出 | 直流电压 | 12.0V | 24.0V |
| 额定输出电流 | 8.33A | 4.16 A |
| 输出电流范围 注1 | 0~8.33A | 0~4.16A |
| 纹波和噪音(注2) | 0~70℃ | 100mV | 120mV |
| 峰-峰值电压 | -20~0℃ | 120mV | 120mV |
| 输出电压调节范围 | ±10.0% |
| 稳压精度 | ±1.0% | ±2.0% |
| 电源电压调整率 | ±0.5% | ±0.5% |
| 负载调节率 | ±1.0% | ±1.0% |
| 输出启动时间 | ＜2.0S (220Vac 输入, 满载); |
| 输出保持时间 | ＞10mS(220Vac输入, 满载); |
| 温度系数 | ±0.03%/℃ |
| 电压过冲 | <5.0% |
| 输入 | 输入电压范围 | 176Vac~264Vac |
| 额定输入电压范围 | 200Vac~240Vac |
| 频率范围 | 47Hz-63Hz |
| 效率(典型值) | 220Vac | 83% | 85% |
| 输入电流(最大值.) | 1.5A | 1.5A |
| 2.5A |
| 启动冲击电流(典型值) | < 50A@220Vac 电源冷机启动 |
| 输出保护功能 | 过流保护 | 105%~150% 额定输出电流； 保护模式：荡机, 消除过功率后可自动恢复 |
| 过压保护 | 110%~140% 额定输出电压； 保护模式：荡机, 消除过功率后可自动恢复 |
| 短路保护 | 可长短路，消除短路后可自动恢复 |
| 工作环境 | 工作温度及湿度 | -20℃~70℃; 20%~90%RH 不冷凝 ((详情请参考降额曲线图) |
| 储存温度及湿度 | -40℃~85℃; 10%~95%RH 不冷凝 |
| 安全及电磁兼容标准 | 安全标准 | GB4943; EN60950-1 |
| (注3) | 绝缘强度 | 输入-输出:3.0KVac; ≤10mA .输入-地:1.5KVac; ≤10mA. 输出-地0.5KVDC;≤10mA. 测试时间1Min |
| 绝缘抗阻 | ≥100M ohms |
| 泄漏电流 | 输入-输出:<0.25mA 输入-地:<3.5mA |
| 电磁干扰 | Compliance to EN55022(CISPR22)ClassB |
| 谐波电流 | / |
| 电磁抗干扰性 | Compliance to EN61000-4-2,3,4,5,6,8;ENV50204A级重工业标准 |
| 其他 | MTBF (MIL-HDBK-217F) | More than 100,000Hrs (25℃, 满载) |

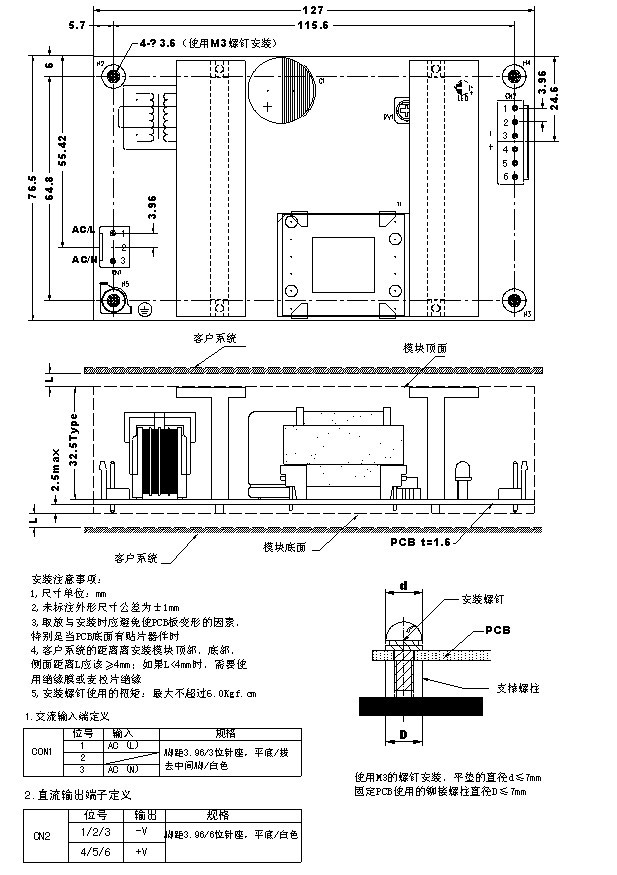

| 尺寸 (长*宽*高) | 127×76.2×32.5mm (高度：板上高度32.5MM) |
| 包装 | 24PCS/箱，8.5KGS |
| 冷却方式 | 自然风冷 |
|
| 注释 | 1. 如未特别说明，所有规格参数均在额定输入、额定负载、25℃环境温度选进行量测. |
| 2. 纹波噪音测试方法： 使用一条12#双绞线，同时终端要并联0.1uF和10uF的电容，在示波器20MHz带宽下进行量测 |
| 3. 电源将会作为一个部件装在最终设备上，最终的设备仍需满足EMC 条件 |
