莱荣印刷材料(深圳)有限公司成立于2006年，是香港莱荣有限公司在中国内地的子公司。我司是十条油墨一级代理华南地区日本十条油墨总代理，主要代理批发十条PET9000系列9100系列、十条油墨5600系列PP油墨PE油墨、PP瓶子PE瓶子UV油墨PEP-ZHV系列、十条油墨HC特黑、十条3100系列IMD油墨、十条47LP系列及UV磨砂光油4700LPUB-2(中砂)4700LPUB-1(细砂)、UV厚膜光油4700LPRL-N、十条UV绝缘油墨IN-15M、十条导电碳浆油墨CH-8 MOD2、十条水性遮蔽油墨保护油墨MS-03B、UV凸字油、艾康(原英国色丽可)环保PET油墨PET HF系列、耐候性广告油墨PY系列、高艳丽高遮盖力瑞士京科油墨和德国玛莱宝油墨。
 |  | ||
 |  | |  |
2014.12
JELCON IN系列油墨(UV固化型绝缘油墨)前言
在触摸开关等的电路印刷上，高度绝缘性的涂层是必不可少的。
JELCON IN系列油墨非常适用于上述用途。是在PET材料上印刷使用的单组分UV型绝缘油墨(IN)和绝缘隔层油墨(INS)。
具有非常优秀的绝缘性(电阻值1013Ω以上)。
是单组份UV固化型油墨，具有速固化性。
具有优秀的附着性以及柔软性。
平整性良好，不易发生印刷后气泡现象。
对银电路的影响少，不会使银电路的电阻升高。
印刷安定性，印刷再现性等作业性优秀。
皮肤刺激性非常少，安定性高。
PET薄膜上的印刷电路的绝缘涂层用。在交差电路(跳线)也可使用。
IN-11 … 处理PET薄膜专用。
IN-10M … 处理以及未处理PET薄膜用、亚光型。
IN-15M … 同上。非硅型。
绝缘涂层上的隔层用。具有柔软性，但请避免印刷在需要高度折曲的地方。
INS-5 … 处理PET薄膜专用。
INS-3N … 处理以及未处理PET薄膜用。
本品的粘度会因温度的变化而发生变化。按所需要的膜厚要求，添加5% 以内的IN稀释剂来调整粘度。
2)使用以下的网版IN系列 … 请使用180～200网目版(印刷膜厚16～20μm)
INS系列 … 请使用厚膜印刷的网版(60～120网目)。不锈钢版效果更佳。(印刷膜厚60～80μm)
灯的强度 … 120W/cm，1灯，金属卤素灯。
照射距离 … 10cm(焦点距离)
传送速度 … 6～8m/min(UV累积光量：350～450mJ/cm2)
灯的冷却 … 空冷方式
请使用维尼龙清洗溶剂清洗网版
粘度IN-11 … 3800±1200mPa•s (25℃)
IN-10M … 7000±2300mPa•s (25℃)
IN-15M … 7000±2100mPa•s (25℃)
INS-5 … 11500±1500mPa•s (25℃)
INS-3N … 7500±2500mPa•s (25℃)
粘度計BROOKFIELD HADV-I
印刷面积IN系列 … 50～60㎡/Kg
INS系列 … 10～20㎡/Kg
IN-11，INS-5油墨在未经处理的PET材料上不能附着。在未经处理的PET材料上印刷时，请使用IN-10M，IN-15M，INS-3N油墨。
一般的注意事项在本公司的“UV油墨”技术资料中有详细的说明，请参考。
使用之际，请参考产品的化学品安全技术使用书(M)SDS。
使用前，请先做测试印刷确认油墨性能。
| 附着性 | 十字错纹胶带剥离实验 | 100/100 |
| 铅笔硬度 | JIS K-5400 8.4铅笔硬度实验 | H |
| 耐 热 性 | 70℃ 240小时 | 无异常 |
| 耐 寒 性 | -25℃ 240小时 | 同上 |
| 耐 湿 性 | 60℃，95%RH 240小时 | 同上 |
| 耐循环性 | 用JIS C-5024.1测定 240小时时 | 同上 |
| 耐冲击性 | 杜邦式冲击实验 φ12.6 500g 20cm | 同上 |
| 耐 水 性 | 自来水里浸泡24小时 | 同上 |
| 耐打孔性 | 办公用打孔机 | 同上 |
| 耐折曲性 | 折曲实验，2mmφ，180℃折曲 | 同上 |
| 耐 酸 性 | 在5%HCl里浸泡24小时 | 同上 |
| 耐 碱 性 | 在1%NaOH里浸泡24小时时 | 同上 |
| 耐酒精性 | 用99.5%的酒精磨擦50次 | 同上 |
| 耐汽油性 | 用普通汽油磨擦50次 | 同上 |
| 耐溶剂性 | 用MEK溶剂磨擦50次 | 同上 |
| 耐清洁剂性 | 用清洗剂磨擦50次 | 同上 |
| 耐 电 压 (KV) (参照图1) | KIKUSUI TOS-8750 耐压实验器DC方式 | (1)≧2.5 (2)≧4.5 (3)≧3.5 (4)≧4.5 |
| 绝缘电阻 (Ω) (参照图1) | TAO超绝缘计 SM-21， DC 500V | (1)1×1013↑ (2)1×1013↑ (3)1×1013↑ (4)1×1013↑ |

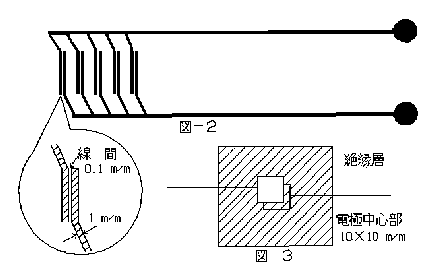

| 渗透实验 (参照图2) | DC 10V，放入蒸留水中48小时 | 无通电现象 |
| 导电电阻 | 绝缘涂层后的导体电阻上升率 | ±1% |
| 电 溶 率 | JIS K-6911 (1MHz) | 3.2 |
| 电介质損耗正切 | JIS K-6911 (1MHz) | 4.2×10-2 |
| 表面电阻率 | JIS K-6911 (DC-100V) | 1×1015↑ |
| 体积电阻率 | JIS K-6911 (DC-100V) | 1×1014 |
| 耐 电 压 (KV) (参照图3) | 膜厚20μm (T-180 1次印刷) 膜厚35μm (T-200 2次印刷) 膜厚50μm (T-200 3次印刷) | 1.0 2.0 5.0 |
| 绝缘电阻 (Ω) | 膜厚20μm (T-180 1次印刷) 膜厚35μm (T-200 2次印刷) 膜厚50μm (T-200 3次印刷) | 6×1011 9×1012 1×1013 |
使用杜邦生产的经处理PET薄膜;实验式的测定膜厚15～18μm(T-20)。
上记数值是测定值，不是保证值.
更多信息请查阅日本十条油墨官网 http://www.jujo-chemical.co.jp/c/index.html
