电线连接器 软硬导线 万能接线盒 建筑电工接线端子
紧凑型连接器 5线连接器 带有操作杆 连续工作温度 85°C
建筑装饰布线及照明灯具电器连接器
—帮您消除电气连接的安全隐患
据统计，建筑物火灾70%的原因来自电气，而由电气原因引起的火灾中80%的原因又出在电线的连接上。
以往，电气连接中使用胶布、压线帽，它们产品本身的制作工艺就非常简单粗糙。胶布使用寿命较短，时间一长就会变干、失去粘性甚至脱落，其接头部分就会裸露造成接触不良，形成隐患，很容易发生触电等人身伤害；同时，出于接触不良而产生打火也会引起火灾。
现在，连接器能彻底帮您消除电气连接的安全隐患。
连接器采用了先进的弹簧夹持连接技术，使用了最好的电气绝缘材料，导电材料，具备了高可靠性、高安全性、高效率、免维修、降低检修成本等突出优点，因而日益成为建筑业和装饰业的首选。
这款连接器具有以下显著优点：
1、安全性
选用最好的阻燃绝缘材料改性尼龙PA6.6，使用寿命长，不腐蚀，耐老化，耐压4KV，温度120度可正常工作。
2、可靠性
弹簧夹持技术连接可靠，不脱落。由于紧固力可随导线粗细自动调节，因而使导线接触可靠，不受安装技术影响。因此，PHNIX连接器可以在任何时候，任何情况下使导线连接可靠，抗震动和免维修。
3、高效性
在使用中无需工具，任何人都可以操作，一插即可，大大减少接线工作时间，比传统的连接方式效率提高80%以上。
4、实用性
连接器的压线范围很宽，就连接盒连接器（218系列）而言，它的压线范围从0.75到4mm2，在实际操作中有很强的实用性。针对空调、热水器回路使用4mm2导线，还有压线范围从1.5到4mm2的连接器，针对灯具的连接，照明灯具连接器（228系列）更加优秀，它既解决了高空作业带来的不便，又解决了软、硬导线不好连接的技术问题。可以说集安全性与实用性于一体。
产品说明：
外壳绝缘材料 ：聚碳（PC）
内芯绝缘材料 ：尼龙（PA66）
阻燃等级 ： UL94VO
接触材料 ：磷青铜
弹簧夹持：不锈钢
接触点镀层 ： 镀锡
额定电流 ： 20A
接线方式 ：插线式
接线方向 ： 正面
污染等级 ： 环保
可承受冲击电压 ： 4KV
最小可接导线截面积 ： 0,08 - 2,5 mm²
最小可接导线截面积 ：28 - 12 AWG
适用导线类型 e+f
连接方式 CAGE CLAMP®CONNECTION
每极可接导线数 5
最小可接导线截面积 ：0,08 - 4 mm²
最小可接导线截面积 ： 28 - 12 AWG
适用导线类型 f
每极可接导线数 5
额定电压 EN 400 V
可承受瞬间峰值电压 4 kV
污染等级 2
额定电流 EN 32 A
重量 6,6 g
颜色 灰色
配线方向 侧面接线
可接导线数量 5
电位数量 1
高度 ：14,5 mm
高度 ：0,571 in
厚度 ：26,6 mm
厚度 ：1,047 in
宽度 ：20,5 mm
宽度 ：0,807 in
最小剥线长度 ：9 mm
剥线长度： 10 mm
剥线长度 ：0,37 in

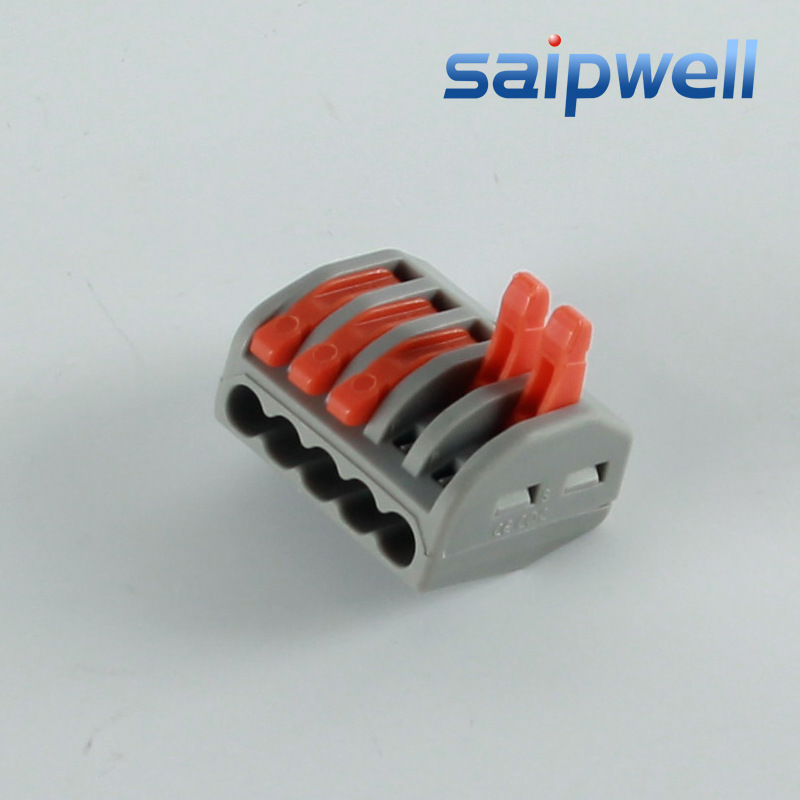

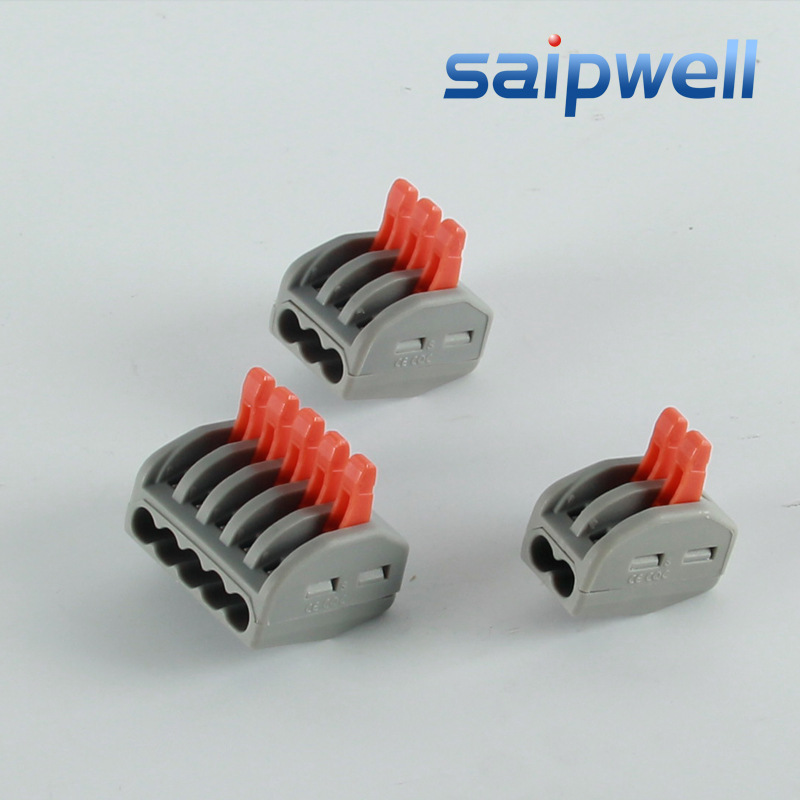

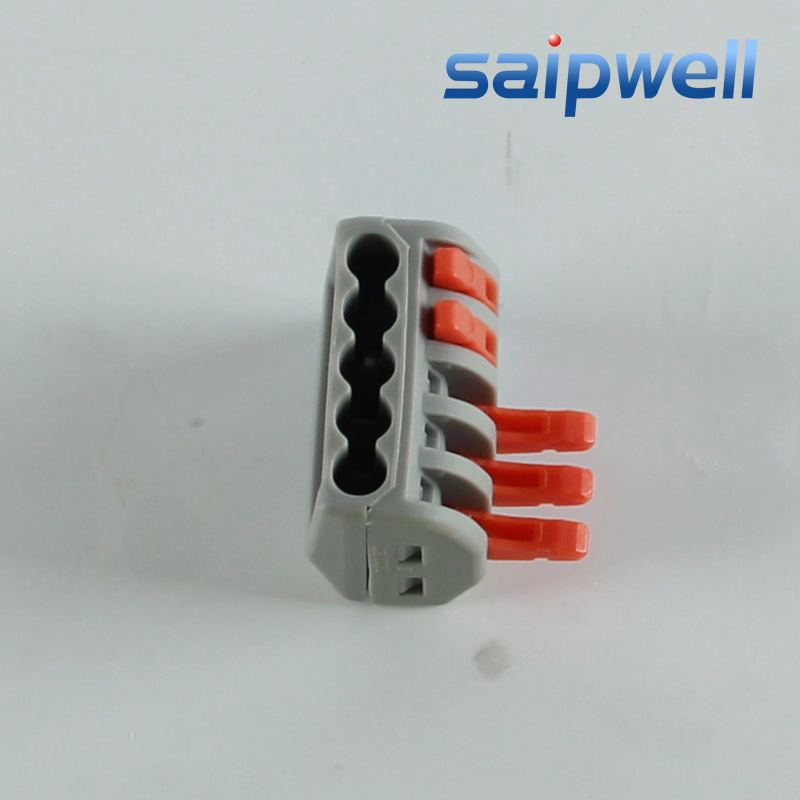

实物展示：
德国WAGO222-412,222-413,222-415,系列接线步骤如下：
1．首先，剥除导线外部绝缘皮 9 -11mm
2．用拇指将橘色压杆往上移动，开启弹簧匣。
3．用拇指将橘色压杆扳成90°，将导线插入弹簧匣开口。
4．用拇指将橘色压杆压下，导线即自动夹紧
5．用拇指将橘色压杆往上移动后，导线即可拔出
