概述

     AE2501B为集控制与电机驱动于一体的两功能推挽功率放大驱动器，将分立电路集成在单片IC之中，使外围器件成本降低，整机可靠性提高。
该电路的两个输入端与TTL/CMOS电平兼容，具有良好的抗干扰性，两个输出端可直接驱动直流电机的正反转运动，具有较大的电流驱动能力，每通道可通过550mA的持续电流，峰值电流可达到1.50A；同时具有较低的输出饱和压降，内设抗浪涌保护电路适用于感性负载，使之在驱动继电器、直流电机、步进电机或开关功率管时安全可靠；因此被广泛应用于玩具汽车、电子门锁、感应洁具等行业产品的电机驱动、步进电机驱动和开关功率管等电路上。

特点

※低静态电流
※宽的电源电压范围：3—9V
※集控制与驱动于一体
※峰值电流1.50A，持续工作电流550mA
※内置反相续流二极管，适于感性负载
※与标准TTL/CMOS 输出电平兼容，方便接口

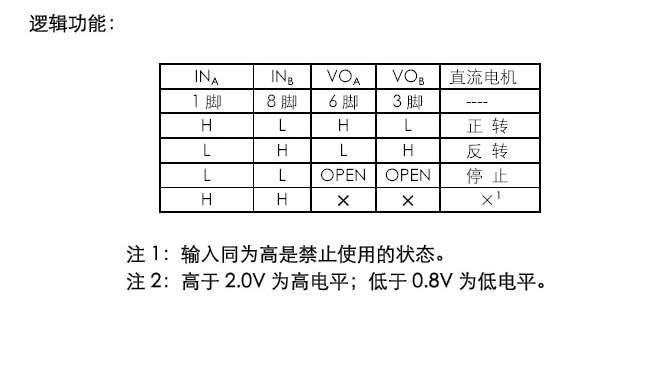

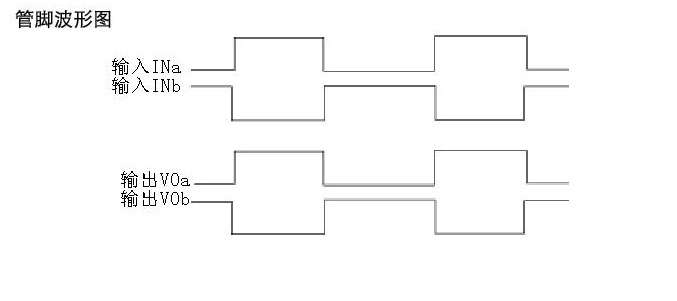

※当输入同为低时，马达停止，电路处于低功耗待机状态

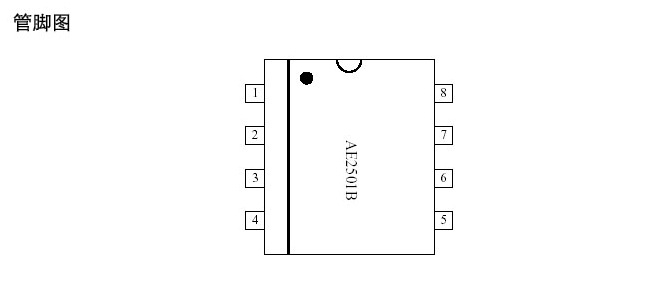

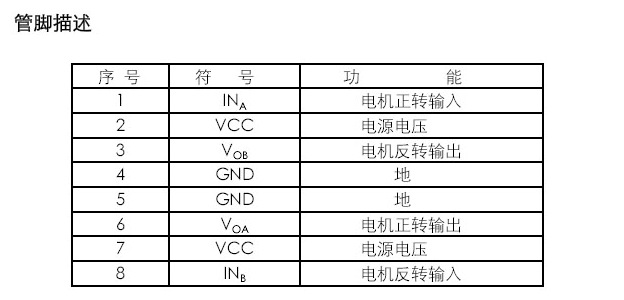

※封装形式为SOP-8或DIP-8
※产品外型尺寸：SOP-8尺寸为：5*6*1.6 mm
                     DIP-8尺寸为：9.4*8.2*3.3 mm

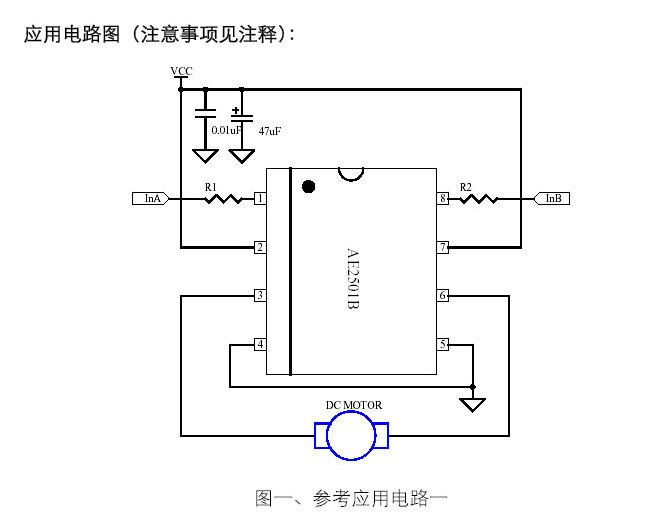

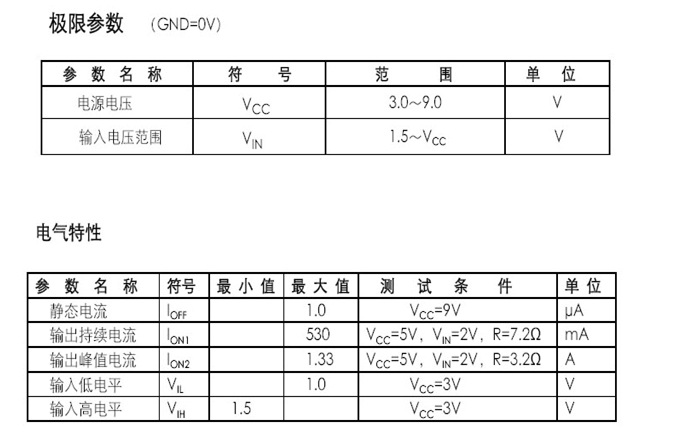

注1：当电源电压大于3V，输入电压大于1.5V，在1 腿和8 腿前需加电阻，以
限制输入电流（小于200uA）。
R1,2MIN＝5.8×(Vi n－1.5)
R1,2MAX＝17.2×（Vi n－1.5）
单位为KΩ。例VCC = Vi n＝5V 时，R＝20K～60K。
注2：当电源电压为9V，输入电压大于1.5V，在1 腿和8 腿前需加电阻，以限
制输入电流（小于200uA）。
R1,2MIN=22.5Vi n－40
R1,2MAX＝26.25Vi n－40
单位为KΩ。例VCC＝Vi n = 9V时，R＝160K～200K。

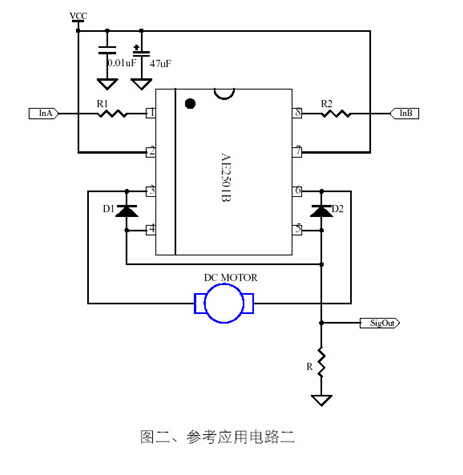

注3：图二中采样电阻R 的阻值和功率应以满足实际应用为准。
R 的阻值不宜大。
注4：图二中的D1,D2 是在内置的续流管不能满足要求时，参考使用的。

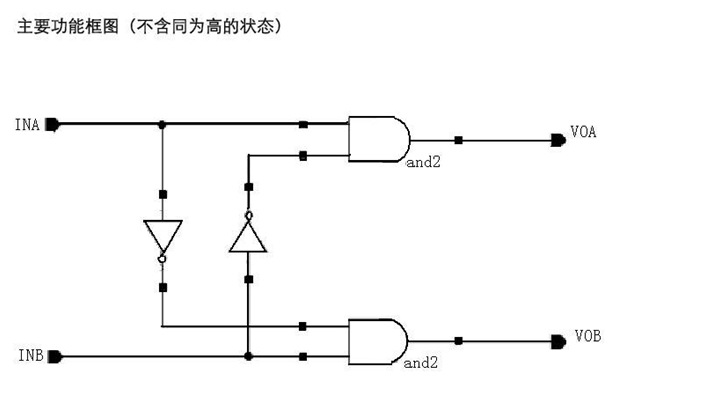

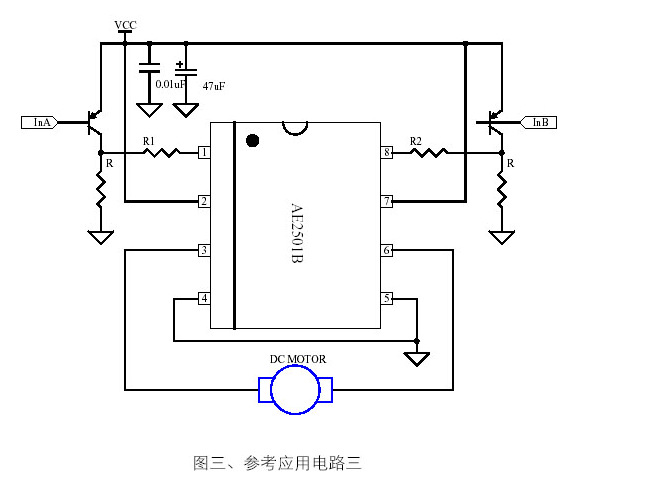

注5：图三实现了逻辑的反相，即禁止输入INA和INB同低。其中的R 值以满足
实际应用为准。若上电时INA和INB定为同高，则R 可不用。
