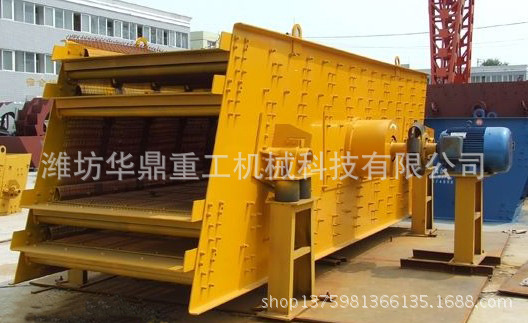

圆 振 筛
一、圆振动筛介绍：
圆振动筛系列产品为圆运动振动，简称圆(原)振筛，是一种高效新型振动筛，振幅强弱可调节,物料筛淌线长,多层筛分,各档规格筛选清晰,该筛分设备效率高,适合采矿、砂石行业的筛分作用。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
二、圆振动筛特点：
该振动筛驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷； 振动器采用块偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命；传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。电动机安装在筛框的左侧，也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
三、圆振动筛用途：
圆(原)振筛适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
YK型圆振动筛结构图：
四、圆振动筛工作原理：
此新型振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。
YK系列圆振动筛（圆振筛）型号说明：
2 Y K □□
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 筛面长度dm
│ │ │ │
│ │ │ └───────────- 筛面宽度dm
│ │ │
│ │ └───────────── 块偏心振动器
│ │
│ └──────────────- 圆振动
│
└──────────────── 筛面层数（单层不写）
'
