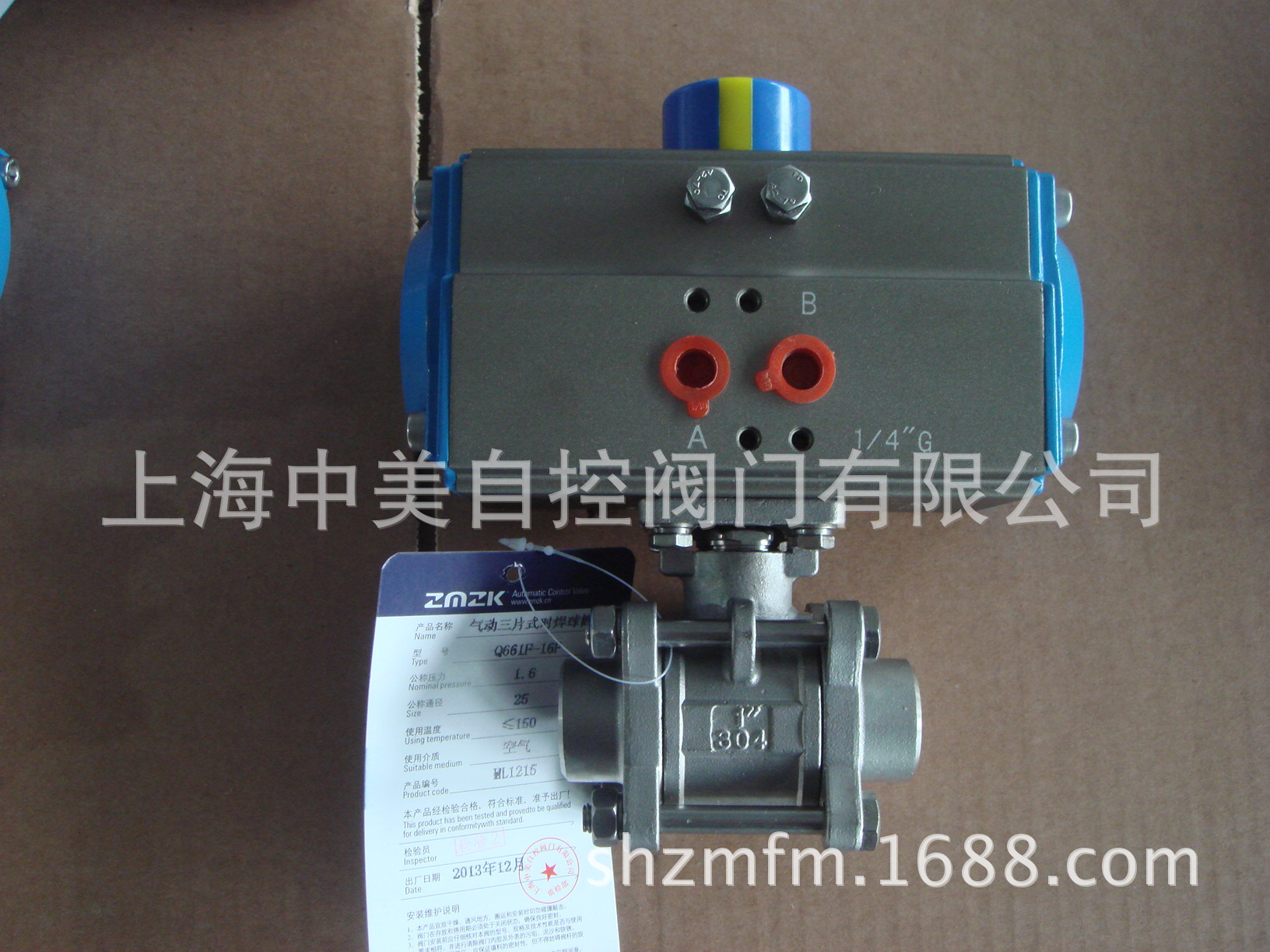

一、三片式焊接气动球阀概述:
三片式焊接气动球阀是由双（单）作用气动活塞式执行器和焊接纹球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力等工业部门。
二、三片式焊接气动球阀的主要参数:
产品名称 | 三片式焊接气动球阀 |
产品型号 | Q661F |
产品口径 | 15-100MM |
产品压力 | 1.0Mpa-4.0Mpa |
阀体材质 | 铸钢，不锈钢304，316，316L |
球体材质 | 铸钢，不锈钢304，316，316L |
密封材质 | PTFE ,PPL,合金钢 |
适用温度 | -30～+300℃ |
适用介质 | 水，气体，油品等 |
控制方式 | 开关型，调节型 |
驱动方式 | 手动、气动、电动 |
三、气动执行器的主要参数:
气动执行器 | ZMA系列,ZMG系列单双作用气动执行器 |
供气压力 | 0.4-0.8MPA |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
作用形式 | 单作用气动执行器,双作用气动执行器 |
可配附件 | 电磁阀,限位开关,二联件,手轮机构等 |
四、气动执行器的主要零部件材料:
名称 | ZMA气动执行器 |
缸体 | 铝合金型材质硬质阳极氧化 |
端盖 | 压铸铝合金环氧树脂喷涂 |
活塞 | 压铸铝 |
轴 | 钢镀镍磷合金 |
O型圈 | NBR |
螺栓 | 304不锈钢 |
'
