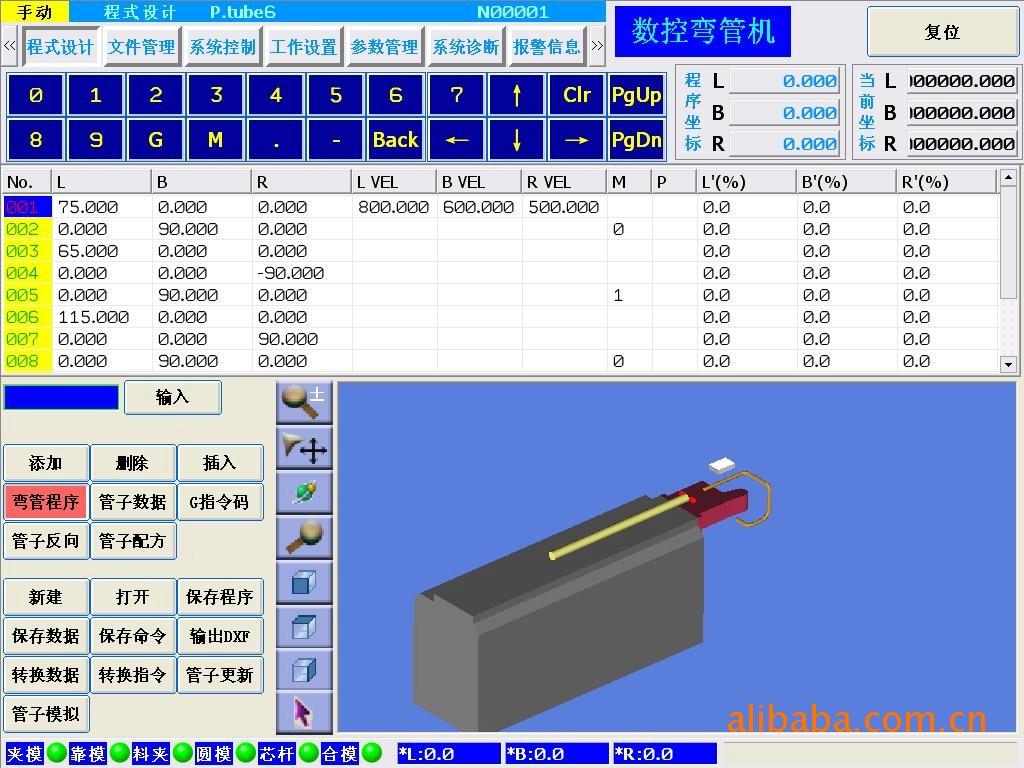

数控弯管机系统(普通型)采用12.1寸液晶触摸显示屏,具备如下特点:

1.嵌入式控制器,触模屏操作,与外部驱动部分采用D型接头连接,便于安装与维护

2.支持3个控制轴(可扩展),输入点12个(可扩展为25个或更多),输出点22个(可扩展)

3.具备U盘接口与RS232口,便于程序文件拷贝与管理

4.多种编程方式,可以接受管子直接数据输入、坐标点数据输入、G代码编程;并且可以实现管子数据向G代码的直接转换

5.支持CAD(DXF)三维图形文件导入,并转换为弯管程序,不再需要用户做繁琐的坐标数据计算

6.3D管子图形显示,通过离线方式就可以检查弯管程序是否正确,并修改弯管指令

7.离线模拟功能,可以对弯管程序与弯管指令分别作模拟演示,真实再现弯管动作、导模动作、料夹动作等,直接通过图形观察可以判断是否干涉;包括连续模拟、单步模拟与模拟到行

7.丰富的弯管指令,用G、M码表示,方便用户根据产品与材料特性局部修改弯管程序

8.干涉自动计算,避免导模干涉、轮模干涉

9.多种定位方式与送料方式

10.管子长度补偿与材料补偿功能

10.支持多层模功能,最大换模数不收限制

11.完善的报警处理功能
