瑞士西卡11FC结构胶 聚氨酯密封胶 填缝胶 黑色 白色 玻璃结构胶
上海诗韵实业有限公司
联宝路99弄35号
产品属性
图文详情
品牌推荐

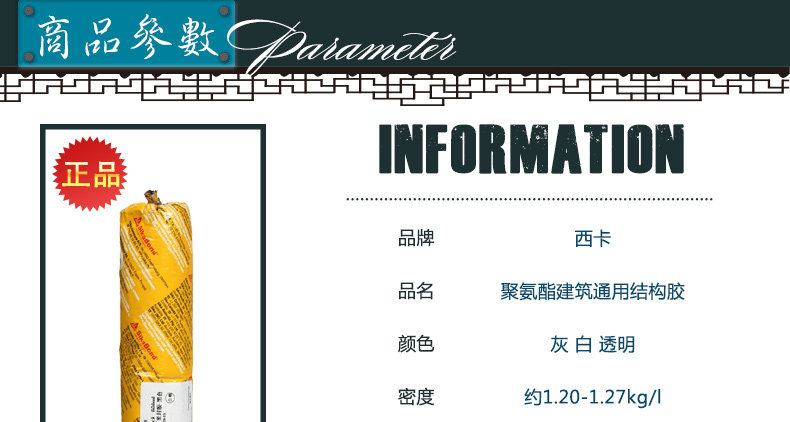

品牌/型号
西卡
拉伸强度
1000（MPa）
产地
苏州
品牌
西卡
'
'
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

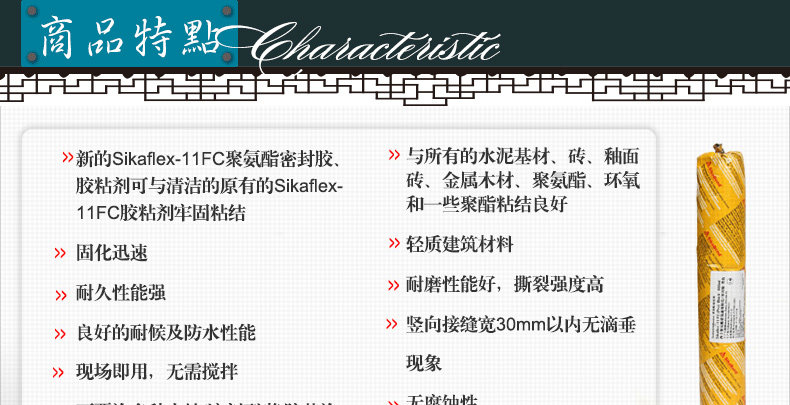

| 概述 Sikaflex-11FC是具有持久弹性的单组分快速固化聚氨酯密封胶、胶结剂。 |
| 在环境温度下，接缝宽度允许变化量： 0℃以上，为密封时接缝平均宽度的±12.5% 0℃以上，为密封时接缝平均宽度的±5%的总量 | |||||||||||||||||||||||||||||||
| 一般使用 | |||||||||||||||||||||||||||||||
| 要用Sikaflex-11FC聚氨酯密封胶、胶粘剂成功地密封接缝，下述接缝设计规则值得关注： 接缝宽度12mm以下，宽深比为1：1 接缝宽度12mm以下，宽深比为2：1 为保证获得正确的宽深比，并为密封胶提供坚实的背衬，同时为防止密封粘在接缝底部，Sikaflex – 11FC聚氨酯密封胶、胶粘剂下面必须用紧密封固定、不腐烂、无吸收性的背衬材料填充，如：纤维板配以隔粘带，或者选用Sika所提供的开孔性聚氨酯或闭孔聚乙烯背衬条。 不能使用油或焦油类浸渍背衬材料。 | |||||||||||||||||||||||||||||||

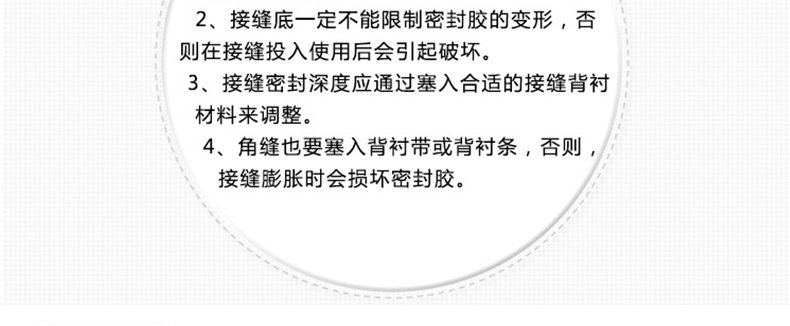

| 膨胀缝设计应遵循的规则 | |||||||||||||||||||||||||||||||
| 一般的接缝有下列几何规则： 缝宽12mm以下 宽：深＝1：1或W＝D 缝宽为12mm-40mm 宽：深＝1：0.5或W＝2D 对混凝土和砌筑移动缝，缝深最少8mm | |||||||||||||||||||||||||||||||

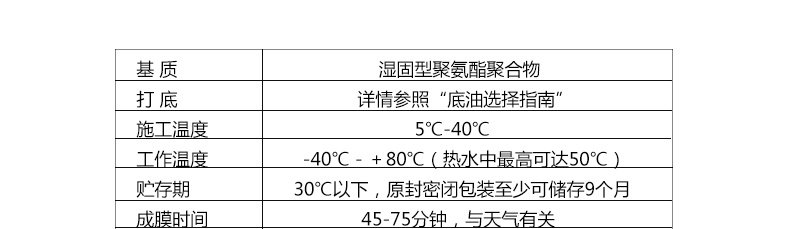

| 技术数据（标准） | |||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||
| 不同相对温度及温度条件下的固化速度： | |||||||||||||||||||||||||||||||
| 40℃/相对温度65% 20℃/相对温度65% 20℃/相对温度40% 5℃/相对温度65% | |||||||||||||||||||||||||||||||
| 耐化学腐蚀 | |||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||
| 材料用量 | |||||||||||||||||||||||||||||||
| 对于不同的直径每支Sikaflex-11FC聚氨酯密封胶、胶粘剂可形成密封条长度如下（约每支）600ml支装 3mm密封条81米 4mm密封条45米 5mm密封条28米 6mm密封条19米 Sika Primers （见前）：每公斤底油覆盖约5m2 一般来说，1升听装底油通常足够用于20-40支600ml装的Sikaflex-11FC聚氨酯密封胶、胶粘剂。 Sika Cleaner C （清洁剂）约0.13L/m2 | |||||||||||||||||||||||||||||||
| 包 装 | 600ml/支，20支 | ||||||||||||||||||||||||||||||
| 重要说明 | |||||||||||||||||||||||||||||||

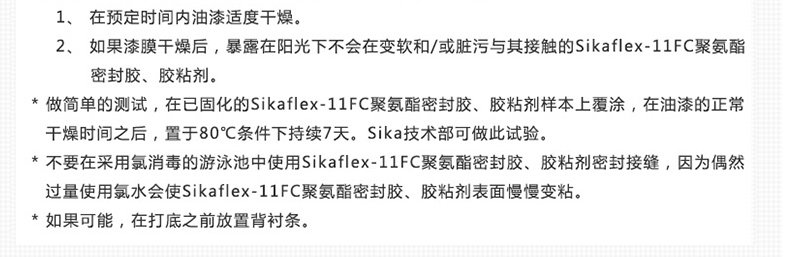

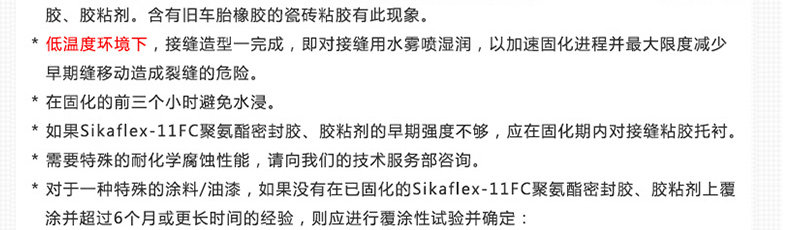

| * Sikaflex-11FC聚氨酯密封胶、胶粘剂最好储存在10℃-25℃的干燥环境中。延期储存，其储存温度不应超过30℃ * 最好是在同用完已开装的材料，否则喷嘴中的Sikaflex-11FC聚氨酯密封胶、胶粘剂将固化且必须清除。 * 施工密封胶时，避免引入空气。 * 不要用于大移动量的膨胀缝。 * 接缝移动量一定不能超过缝光宽的±10%。 * 白色材料可能会随使用时间变黄。 * 在一些澡堂或饭堂，结构和装修材料的某些成分会形成烟雾并脏污Sikaflex-11FC聚氨酯密封胶、胶粘剂。含有旧车胎橡胶的瓷砖粘胶有此现象。 * 低温度环境下，接缝造型一完成，即对接缝用水雾喷湿润，以加速固化进程并最大限度减少早期缝移动造成裂缝的危险。 * 在固化的前三个小时避免水浸。 * 如果Sikaflex-11FC聚氨酯密封胶、胶粘剂的早期强度不够，应在固化期内对接缝粘胶托衬。 * 需要特殊的耐化学腐蚀性能，请向我们的技术服务部咨询。 * 对于一种特殊的涂料/油漆，如果没有在已固化的Sikaflex-11FC聚氨酯密封胶、胶粘剂上覆涂并超过6个月或更长时间的经验，则应进行覆涂性试验并确定： 1、 在预定时间内油漆适度干燥。 2、 如果漆膜干燥后，暴露在阳光下不会在变软和/或脏污与其接触的Sikaflex-11FC聚氨酯密封胶、胶粘剂。 * 做简单的测试，在已固化的Sikaflex-11FC聚氨酯密封胶、胶粘剂样本上覆涂，在油漆的正常干燥时间之后，置于80℃条件下持续7天。Sika技术部可做此试验。 * 不要在采用氯消毒的游泳池中使用Sikaflex-11FC聚氨酯密封胶、胶粘剂密封接缝，因为偶然过量使用氯水会使Sikaflex-11FC聚氨酯密封胶、胶粘剂表面慢慢变粘。 * 如果可能，在打底之前放置背衬条。 * 施工过程中，不要搓揉或在闭孔性聚乙烯背衬条上刺孔，这将引起气体溢出。在温度升高的条件下，背衬条内的气体会吹入刚施工的Sikaflex-11FC聚氨酯密封胶、胶粘剂中形成气泡。 | |||||||||||||||||||||||||||||||
| 防护措施 | |||||||||||||||||||||||||||||||
| 只要遵守一般的化学品处理措施，一般来说，Sika密封胶无毒。例如：未固化的材料一定不能接触食品或餐具，采取措施避免未固化的材料接触皮肤，因为有些人的皮肤特别敏感，可能会感染。推荐使用防护服、护目镜、护肤膏和橡胶手套。每项工作完成后，用肥皂和温水或使用树脂清除液彻底清洗皮肤一避免使用高效溶剂。使用易处理的纸巾（不要使用毛巾）擦干皮肤。推荐在工作区适当通风。意外溅入眼睛或嘴里，用水冲洗一立即看医生。 | |||||||||||||||||||||||||||||||
