无论是在研发实验室还是大规模生产中，用于R&S®SMBV100A的全球卫星定位系统(GNSS)解决方案都树立了卫星模拟领域的新标准。该方案支持所有可能发生的场景，从单独、静止卫星的简单设定，到由多达24颗动态GPS（C/A和P Code），Glonass和Galileo卫星所实时生成的、灵活的应用场景。
*支持GPS L1/L2（C/A和P Code），Glonass L1/L2 和Galileo E1信号，包括混合的星座。
*实时模拟最高24颗卫星构成的真实星座（无需预先计算波形）。
*灵活的场景生成，其中包括移动场景（NMEA路点导入）、多径、动态功率控制和大气建模，而无需其他软件工具。
*无限的模拟时间，带有自动的运作中卫星交换。
*用户模式以便具备充分的灵活性，可选择卫星并定义导航数据（RINEX文件导入）。
*支持预定义和用户定义的A-GPS（Assisted GPS）测试场景，包括辅助数据生。
*一台仪器即可支持多种数字通信标准（GSM，WCDMA，HSPA+，LTE，WiMAX™，WLAN，…)和无线广播标准（DAB，Sirius | XM Satellite Radio，HD RadioTM，FM stereo)。
相关产品
R&S SMBV100A 矢量信号源
许多标准都可用于描述GNSS接收机的性能，例如：首次定位时间（TTFF, time to first fix）和位置精度。测试方案往往包含一整套的测试项目，而每个项目都基于不同的场景。因此，卫星模拟器允许用户模拟为数众多、涵盖甚广的场景，是此目标的理想需求。
这正是用于R&S®SMBV100A 的GNSS解决方案凸显灵活性之处：生成复杂场景只需要几次按键，无限长的模拟时间，高达24颗卫星-包括混合GPS系统和Galileo系统的星座。用户可以选择星历文件与地理位置，以及固定位置和模拟了接收机沿任意定制线路移动的场景。单颗卫星的信号强度可作实时控制以模拟卫星能见度受限的情形。由R&S®SMBV100A提供的GNSS功能中还包括模拟真实传输环境的能力，通过使用多径信号生成和对多种大气效应进行建模而实现。
R&S®SMBV100A的多功能特性尤其有利于集成GNSS模块的移动电话和汽车信息娱乐系统制造商，因为它允许制造商仅用一台仪器测试多种功能。之所以如此是因为除GNSS信号之外，R&S®SMBV100A还生成符合所有常规标准的通信信号，例如LTE，HSPA+ 和 WiMAX™，以及数字广播标准，诸如DAB，XM Radio 或 Sirius。
GNSS接收机测试变轻松
* 灵活场景生成使接收机测试简单易行
* 更快测试，实时使用GNSS生成信号
* 无限长模拟时间， 自动在运作中切换卫星
* 真实世界环境下的接收机测试
* 支持辅助GPS（A-GPS）测试用例
 |

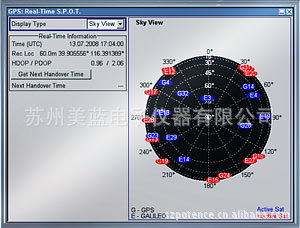

| R&S®SMBV100A使用位置精度衰减因子（PDOP，Position Dilution Of Precision）生成混合GPS和Galileo的星座 |
 |
| 为模拟如街谷等场合的多径传播，R&S®SMBV100A支持为每颗卫星分开多径场景 |
 |
| 所有当前定义的用于A-GPS测试用例的GPS场景，均在R&S®SMBV100A内部实现 |
通过配置灵活的选件定制解决方案* 仪器配置按客户需求度身定制
* 对于生产和研发同样令人满意
* 有备于其他GNSS标准
 |
| 选件树显示了GNSS选件的依赖关系 |
GNSS模拟拓展了矢量信号发生的应用面* 支持所有重要的，业界最新的数字标准
* 定制的内部信号发生器
* 高性能满足各类应用
 |
| R&S®SMBV100A可选择支持多种数字通信标准及模拟/数字无线广播标准 |
* GPS (R&S SMBV-K44选件)
• 在L1和L2频段可模拟多达6颗 C/A码 GPS卫星
• 静态模式和定位模式
• 用户自定义的星历文件(SEM/YUMA)，包含真实的导航数据
• 用户自定义的位置和开始时间
• 以最佳卫星星座自动配置GPS场景
• 能够模拟长时间的卫星变化情况
• 单颗卫星的实时动态功率控制
• 多达6颗GPS和Galileo混合卫星星座(需要R&S SMBV-K66 Galileo选件 和/或者 R&S SMBV-K94 Glonass选件)
* A-GPS(R&S SMBV-K65选件)
• 支持预定义和用户自定义A-GPS测试场景
• 为预定义和用户自定义场景生成A-GPS辅助数据
• 导航信息的全用户自定义配置（手动或者导入RINEX星历文件）
• 需要R&S SMBV-K44选件
* GPS P码 (R&S SMBV-K93选件)
• 可模拟多达6颗P码或者混合民用的C/A和军用P码的GPS卫星
• 需要R&S SMBV-K44选件
• 静态模式和定位模式
• 用户自定义的星历文件(SEM/YUMA)，包含真实的导航数据
• 用户自定义的位置和开始时间
• 以最佳卫星星座自动配置GPS场景
• 能够模拟长时间的卫星变化情况
• 单颗卫星的实时动态功率控制
• 多达6颗混合GNSS卫星星座(需要R&S SMBV-K66 Galileo选件 和/或者 R&S SMBV-K94 Glonass选件)
* Galileo (R&S SMBV-K66选件)
• 在E1频段可模拟多达6颗Galileo卫星
• 静态模式和定位模式
• 用户自定义的星历文件(SEM/YUMA)，包含真实的导航数据
• 用户自定义的位置和开始时间
• 以最佳卫星星座自动配置Galileo场景
• 能够模拟长时间的卫星变化情况
• 单颗卫星的实时动态功率控制
• 多达6颗GPS和Galileo混合卫星星座(需要R&S SMBV-K66 Galileo选件 和/或者 R&S SMBV-K94 Glonass选件)
* Glonass (R&S SMBV-K94选件)
• 在L1和L2频段可模拟多达6颗民用编码的Glonass卫星(FDMA)
• 静态模式和定位模式
• 用户自定义的星历文件(.agl)，包含真实的导航数据
• 用户自定义的位置和开始时间
• 以最佳卫星星座自动配置Glonass场景
• 能够模拟长时间的卫星变化情况
• 单颗卫星的实时动态功率控制
• 多达6颗混合GNSS卫星星座(需要R&S SMBV-K66 Galileo选件 和/或者 R&S SMBV-K94 Glonass选件)
* GNSS 扩展到12颗卫星 (R&S SMBV-K91选件)
• 可以模拟多达12颗GNSS民用卫星（如果激活GPS P码，卫星颗数（8到12颗）取决于相应配置）
• 可以模拟多达12颗GNSS卫星
• 需要R&S SMBV-K44 选件或者 R&S SMBV-K66选件
* GNSS 扩展到24颗卫星 (R&S SMBV-K96选件)
• 可以模拟多达24颗GNSS卫星（GPS C/A和Glonass）
• 如果安装了R&S SMBV-K92选件，可将GPS C/A和Glonass信号扩展到24路
• 需要R&S SMBV-K91选件
* 扩展的GNSS（例如移动场景、多径等）(R&S SMBV-K92选件)
• 移动场景（导入NMEA航线点）
• 用户自定义多径
• 可以配置的大气模型
• 可配置的系统时间转换参数
• 可配置的突变二次模拟
• 需要R&S SMBV-K44, R&S SMBV-K94或者R&S SMBV-K66选件
选件配置图显示了GNSS各选件的相关性和依赖性
'
