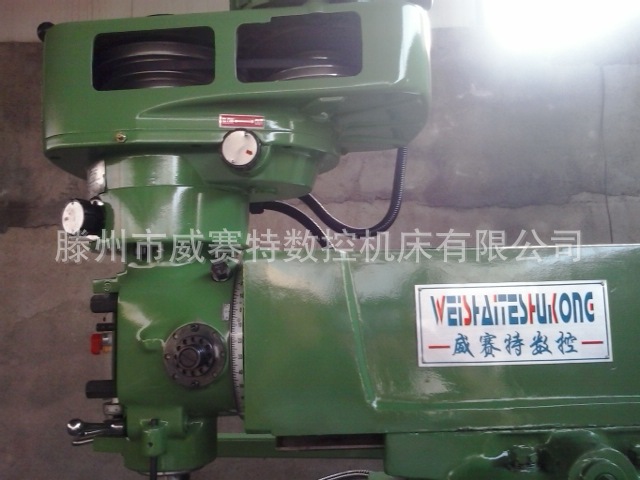

ZX6332B万能摇臂炮塔铣床 主要结构特点
    ●可实现立、卧铣两种加工功能。
    ●铣头配置炮塔铣床头，调速范围广，主轴套筒具有自动、手动、手动微调等进给功能。
    ●工作台X、Y、Z三方向机动进给。
    ●X、Y、Z三方向导轨副超音频淬火、精密磨削 。
    ●手动润滑装置可对丝杠及导轨进行强制润滑，
    主要技术参数
    项 目 单位 技术参数
    主轴锥孔锥度 7：24 ISO40
    主轴行程 mm 120（立）
    主轴套筒自动进给级数 mm /r 0.04/0.08/0.15（3级）
    主轴中心至立柱表面距离 mm 200-500（立）
    立轴端面至工作台面距离 mm 155-455（立）
    主轴中心至工作台面距离 mm 0-300（卧）
    主轴中心至挂架平面距离 mm 190（卧）
    主轴转速范围 r/min （16级）66-4540（立）
    （12级）60-1350（卧）
    工作台尺寸 mm 1370×320
    工作台行程（纵向/横向/垂向） mm 850/300/300
    工作台纵/横向机动进给速度 mm/min 22-555（8级）810（快）
    工作台垂向机动升降速度 mm/min 560
    工作台T型槽数/宽度/间距 mm 3/14/70
    主传动电动机功率 kW 3.7（立）2.2（卧）
    工作台机动进给电动机功率 W 750
    升降台升降进给电动机功率 W 750
    冷却泵流量 升/分 12
    机床净重/毛重 kg 1550/1650
    外形尺寸 mm 1700×1520×2260
