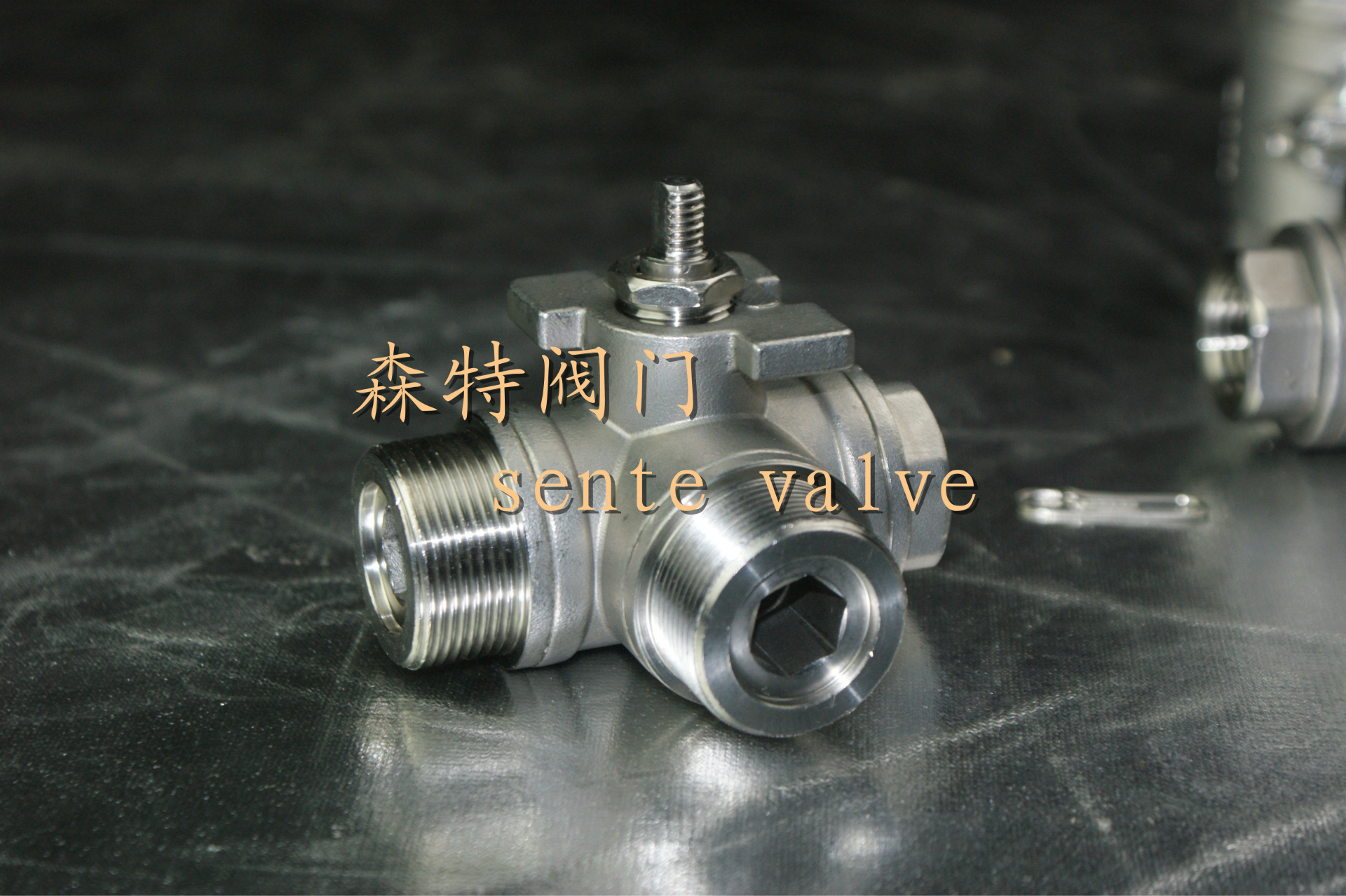

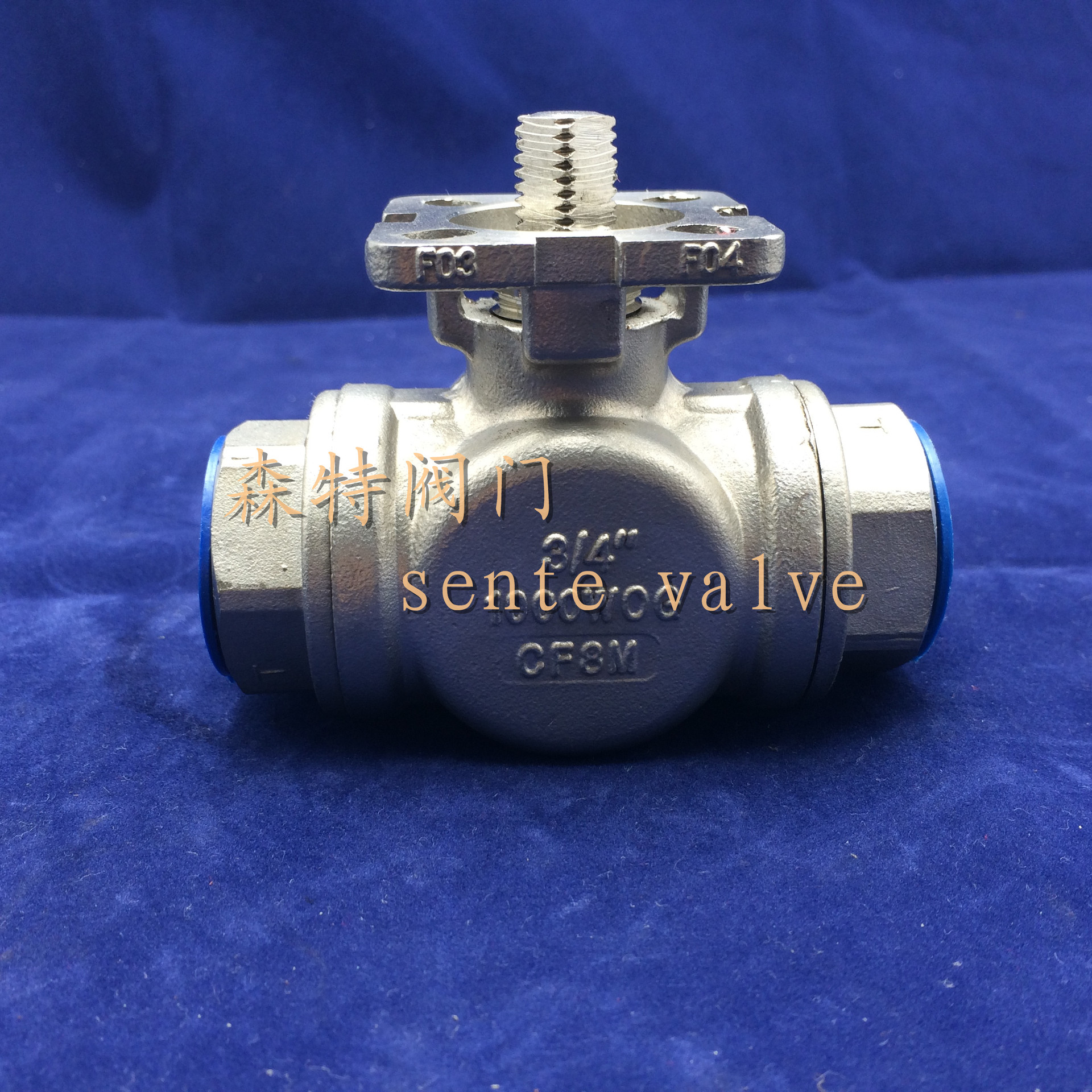

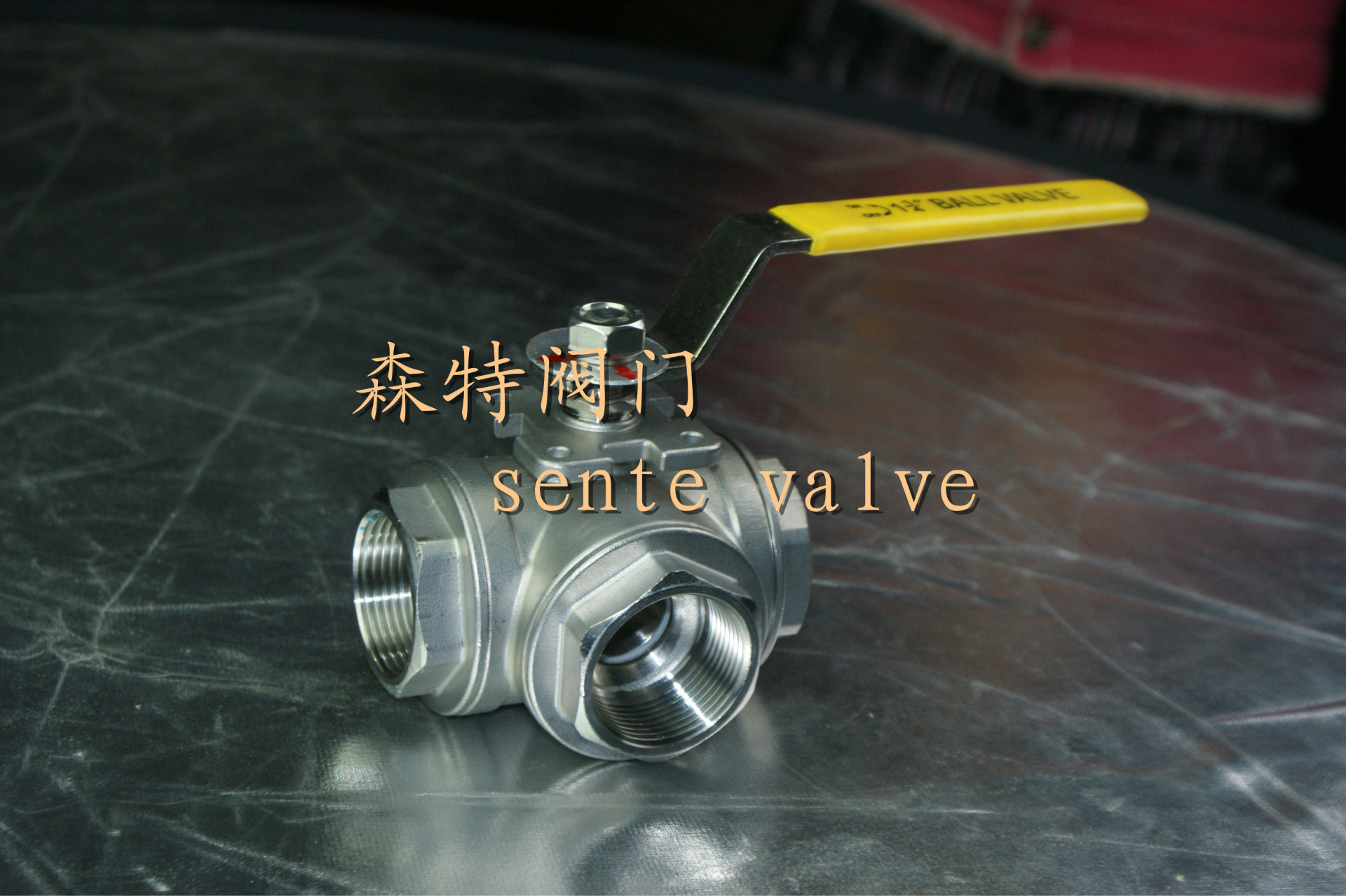

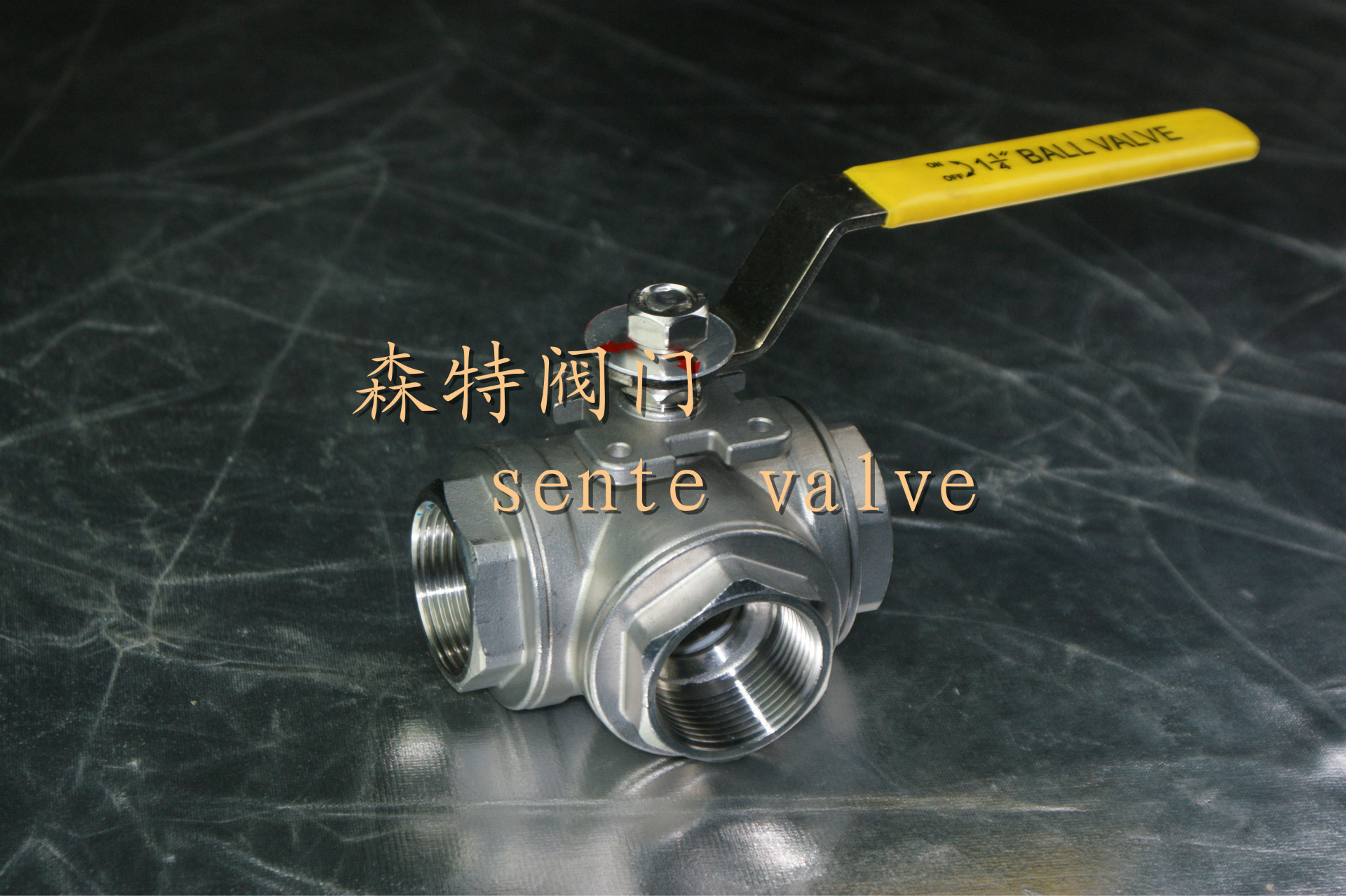

内螺纹三通球阀
专业生产他T/L型三通球阀 T/L Type 3ways type ball valve |性能规范|产品规格：1/4"" - 2""(DN6-DN50) |工作压力：1000psi |适用温度范围：< 150℃|适用介质水、油、气体及某些腐蚀性液体|螺纹类型：NPT BSPT BSP DIN259/2999 |主要技术参数公称通径DN（mm）6～50mm公称压力PN（Mpa）1.6 4.0 6.4试验压力强度试验压力2.4 6.0 9.6高密封试验压力1.8 4.4 7.1低压气密封试验压力0.6 0.6 0.6适用介质水、蒸汽、油品、酸类腐蚀性等。适用温度< 150℃(PTFE) < 300℃(PLL)。
技术规范：
公称通径 | DN（mm） | 6～50mm |
公称压力 | PN（MPa） | 1.6 | 2.5 | 6.4 |
试验压力 | 强度试验压力 | 2.4 | 6.0 | 9.6 |
高密封试验压力 | 1.8 | 2.8 | 7.1 |
低压气密封试验压力 | 0.6 | 0.6 | 0.6 |
适用介质 | 水、蒸汽、油品、酸类腐蚀性等。 |
适用温度 | --40～180℃ |
主要零件材料：
NO | 零件名称 | PART NAME | 材料(MATERIAL) |
1 | 阀体 | Body | CF8M CF8 WCB |
2 | 阀盖 | Cap | CF8M CF8 WCB |
3 | 球体 | Seat | RPTFE |
4 | 阀杆 | Ball | SS304 SS316 |
5 | 密封圈 | Seal Gasket | PTFE |
6 | 填料 | Stem Seal | PTFE |
公称通径 | 结构长度(mm) | 外形尺寸(mm) |
毫米 | 英寸 | L | d | H | W |
6 | 1/4" | 70 | 12 | 58 | 110 |
10 | 3/8" | 70 | 12 | 58 | 110 |
15 | 1/2" | 70 | 12 | 58 | 110 |
20 | 3/4" | 83 | 14 | 60 | 120 |
25 | 1" | 90 | 18 | 70 | 140 |
32 | 1-1/4" | 125 | 25 | 82 | 140 |
40 | 1-1/2" | 138 | 32 | 95 | 180 |
50 | 2" | 155 | 38 | 100 | 200 |
主要外形尺寸：
公称通径 | 结构长度(mm) | 外形尺寸(mm) |
毫米 | 英寸 | L | d | H | W |
6 | 1/4" | 70 | 12 | 58 | 110 |
10 | 3/8" | 70 | 12 | 58 | 110 |
15 | 1/2" | 70 | 12 | 58 | 110 |
20 | 3/4" | 83 | 14 | 60 | 120 |
25 | 1" | 90 | 18 | 70 | 140 |
32 | 1-1/4" | 125 | 25 | 82 | 140 |
40 | 1-1/2" | 138 | 32 | 95 | 180 |
50 | 2" | 155 | 38 | 100 | 200 |
订货须知:
Q14/15F球阀产品型号与名称⑵Q14/15F球阀公称通径DN⑶Q14/15F球阀额定流量系数KV⑷Q14/15F球阀公称压力和压差⑸阀体和阀内组件材料⑹Q14/15F球阀流量特性⑺Q14/15F球阀适用温度⑻Q14/15F球阀电源电压和控制信号⑼Q14/15F球阀是否带附件
'
