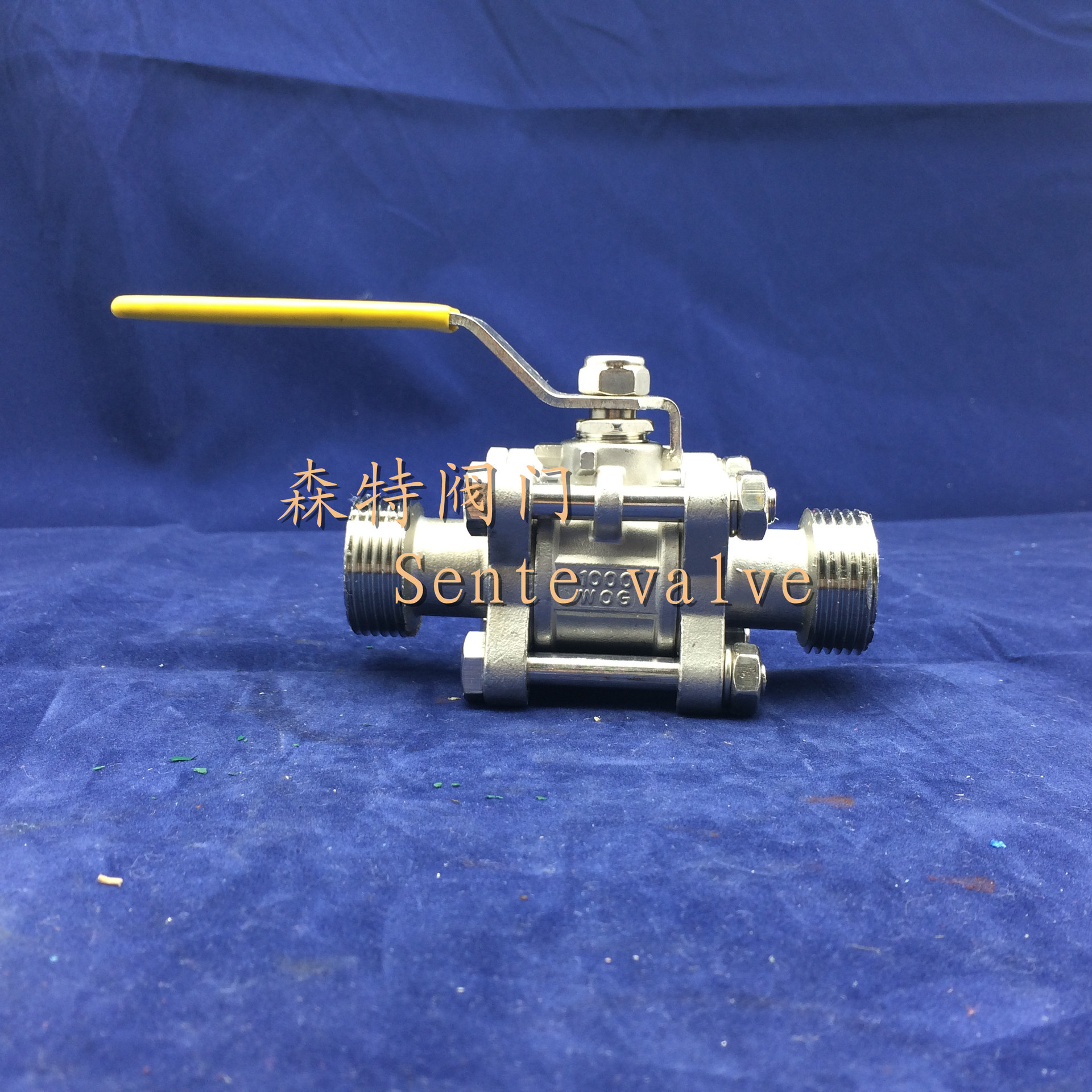

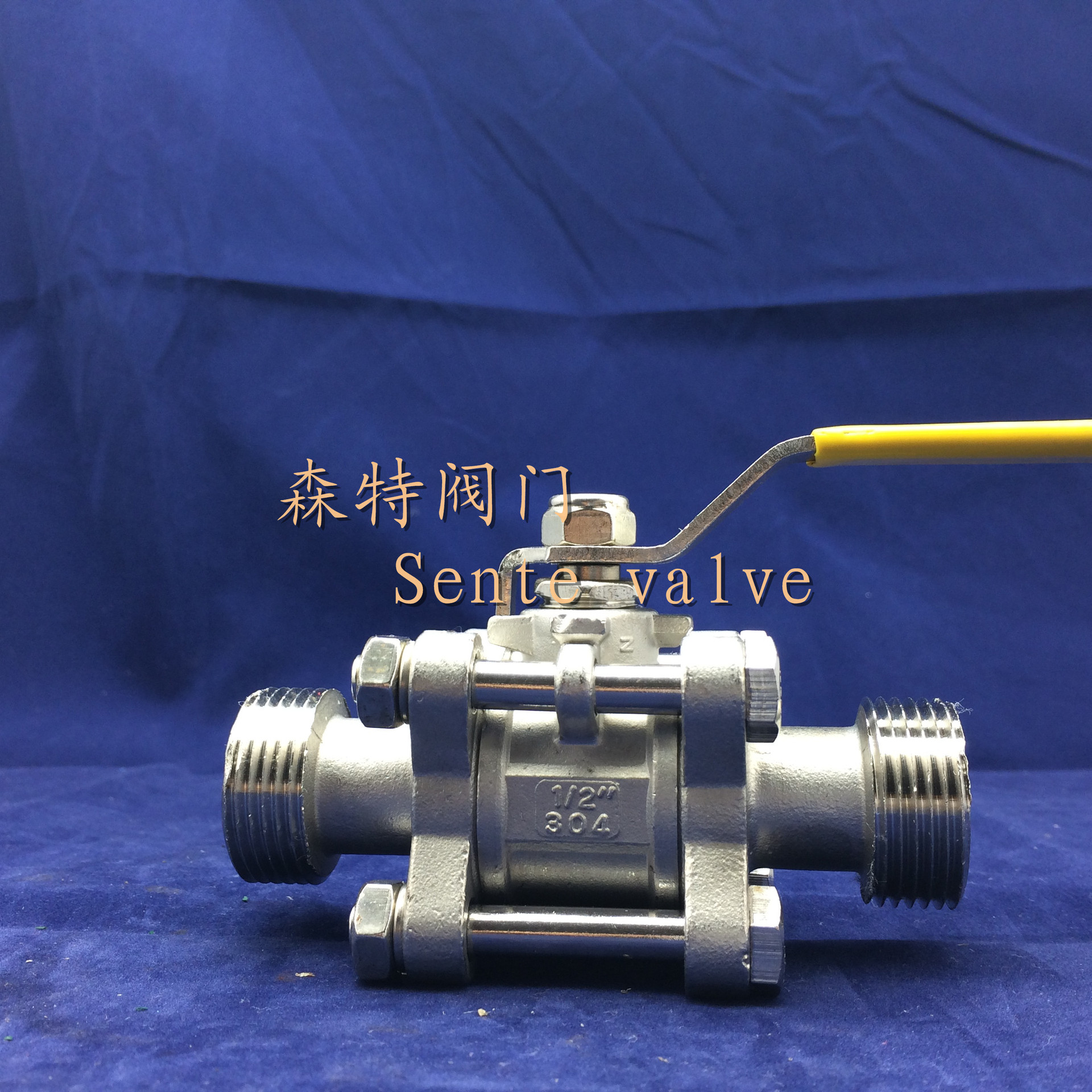

三片式球阀
专业生产不锈钢三片式球阀
性能规范|产品规格：1/4"" - 4""(DN6-DN100)
工作压力：1000psi
适用温度范围：< 150℃
适用介质水、油、气体及某些腐蚀性液体
螺纹类型：NPT BSPT BSP DIN259/2999
公称通径 DN（mm） 6～100mm
公称压力 PN（MPa） 2.5 4.0 6.4
试验压力 强度试验压力 3.8 6.0 9.6
高密封试验压力 3.0 4.8 7.6
低压气密封试验压力 0.6 0.6 0.6
适用介质 水、蒸汽、油品、酸类腐蚀性等。
适用温度 < 150℃(PTFE) < 300℃(PLL)

NO 零件名称 PART NAME 材料(MATERIAL)
1 阀体 Body CF8M CF8 WCB
2 阀盖 Cap CF8M CF8 WCB
3 阀座 Seat RPTFE
4 球 Ball SS304 SS316
5 密封垫 Seal Gasket PTFE
6 阀杆密封 Stem Seal PTFE
7 阀杆 Stem SS316
8 阀杆填料 Stem Packing PTFE
9 填料压盖 Packing gland SS304
10 弹性垫圈 Spring washer SS301
11 手柄 Handle SS304
12 螺母 Stem Nut SS304

公称通径 结构长度(mm) 外形尺寸(mm) 参考重量
毫米 英寸 L d H W (kg)
6 1/4" - - - - 0.55
10 3/8" 65 12 46 95 0.55
15 1/2" 75 15 46 110 0.59
20 3/4" 85 20 54 110 0.93
25 1" 90 25 64 140 1.18
32 1-1/4" 112 32 69 140 2.13
40 1-1/2" 120 38 76 155 2.83
50 2" 145 50 86 180 4.18
65 2-1/2" 170 65 120 220 8.47
80 3" 200 80 150 260 13.14
100 4" 263 100 170 350 21.25

安装:
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。

订货须知:
⑴三片式球阀产品型号与名称⑵三片式球阀公称通径DN⑶三片式球阀额定流量系数KV⑷三片式球阀公称压力和压差⑸阀体和阀内组件材料⑹三片式球阀流量特性⑺三片式球阀适用温度⑻三片式球阀电源电压和控制信号⑼三片式球阀是否带附件
