JGD型橡胶弯头
JGD型橡胶弯头︱ 弯头︱ 全国生产厂家橡胶弯头--巩义市万通管道设备厂专业生产给排水的管道连接器，主要产品有橡胶接头(单、双球体，异径)、橡胶弯头、防水套管、伸缩器(伸缩节、铸铁伸缩器、钢制伸缩器)、传力接头(单、双法兰传力接头)、伸缩接头，限位伸缩接头、松套压盖伸缩接头、风机盘管、波纹补偿器，风道补偿器等

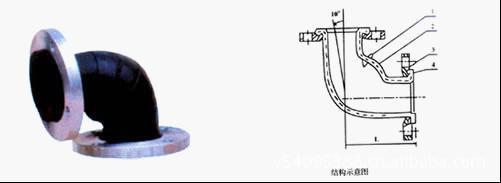

JGD型橡胶弯头材料表
| 序号 | 部位 | 材料 |
| 1 | 主体 | 特种橡胶 |
| 2 | 增强层 | 聚酯帘布 |
| 3 | 骨架 | 硬钢丝绳 |
| 4 | 法兰 | Q235 |
JGD型橡胶弯头技术参数
| 项目 | 型号 | wtx-1 | wtx-2 | wtx-3 |
| 工作压力MPa | 1.0 | 1.6 | 2.5 |
| 爆破压力MPa | 2 | 3～32 | 4.5 |
| 真空度KPa （mmHg） | 53.3(400) | 86.7(650) | 100(150) |
| 适用温度℃ | -15～+100(特殊可达-30～+100） |
| 适用介质 | 空气、压缩空气、水、海水、热水、油、酸、碱 等化学物质 |
注：主要零件材料同JGD型主要连接尺寸
| 公称通径DN | 长度mm | 各向允许位移mm |
| mm | inch | X | X’ | Y | Y’ | Z | Z’ |
| 50 | 2 | 140 | 20 | 16 | 20 | 16 | 16 | 16 |
| 65 | | 140 | 20 | 16 | 20 | 16 | 16 | 16 |
| 80 | 3 | 150 | 20 | 16 | 20 | 16 | 16 | 16 |
| 100 | 4 | 160 | 20 | 16 | 20 | 16 | 16 | 16 |
| 125 | 5 | 180 | 20 | 16 | 20 | 16 | 16 | 16 |
| 150 | 6 | 200 | 20 | 16 | 20 | 16 | 16 | 16 |
| 200 | 8 | 230 | 20 | 16 | 20 | 16 | 16 | 16 |
| 250 | 10 | 280 | 20 | 16 | 20 | 16 | 16 | 16 |
| 300 | 12 | 305 | 20 | 16 | 20 | 16 | 16 | 16 |
| 350 | 14 | 320 | 25 | 18 | 25 | 18 | 18 | 18 |
| 400 | 16 | 320 | 25 | 18 | 25 | 18 | 18 | 18 |
| 450 | 18 | 320 | 25 | 18 | 25 | 18 | 18 | 18 |
| 500 | 20 | 350 | 28 | 22 | 28 | 22 | 22 | 22 |
| 600 | 24 | 350 | 28 | 22 | 28 | 22 | 22 | 22 |
