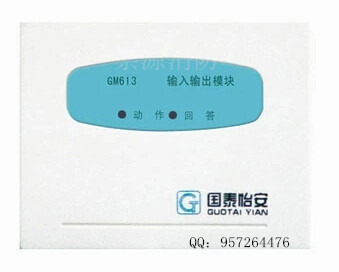

GM613智能输入输出模块用于将现场各种单个动作并有动作返回的被动型设备如排烟阀、送风阀、卷帘门等接入到联动控制器的联动总线上。火警时，控制器通过输入输出模
块启动需要联动的外控设备，设备动作后，其常开输出触点闭合（或常闭触点断开），模块将此开关信号转换成报警信号，通过总线向联动控制器发出设备动作回答信号。

1.电子编码。
2.内置CPU。
3.内置产品类型识别码。
4.具有脉冲启动和电平启动两种功能(通过控制器设置)。
5.插拔式模块设计，安装简便。
6.总线均采用双接线端子设计。
7.信号输出端、回答端均具有线路短路、断路监视功能。
8.线路短路、开路监视功能可以选择设定。
9.做为无源输出使用时，不用单独外接电源线。
10.输出端可以设置成有源和无源两种输出方式，输入端可以设置成常开、常闭和无回答三种方式

GM613智能输入输出模块采用电子编码，可利用国泰公司生产的GS601型电子编码器进行现场编码。编码时将编码器的红色夹子与模块的“L+”端相连，黑色夹子与模块的“L-”端相连，对于输入输出模块需要设置以下内容：
1.地址值设定：
地址值在1～127范围内。
2.工作方式：
工作方式设定及接线说明 (根据模块现场工作情况选择其中一种)常用的有以下几种：
a）无源常开，回答端具备短路和开路监视功能：120             此时需配接本公司产品GM621终端适配器（白色），不单独外接电源线。接线如图1-a；
b）无源常开，回答端不具备监视功能：122(出厂默认值)      此时无需接适配器，不单独外接电源线。接线如图1-c；
c）有源常开，输出端具备开路和短路监视功能，回答端具备短路和开路监视功能： 125
此时需配接本公司产品GM621H终端适配器（红色），GM621终端适配器（白色）。以及外接电源线。接线如图1-d,图1-a；
d）有源常开，输出端具备监视短路功能，回答端不具备监视功能：126
此时无需接适配器，需在接电源线输出端子间串接一个IN4004二极管。
接线如图1-e,图1-c；
（注意：不常用工作方式设定及接线说明详见附表1）
具体设置步骤和方法请参见《GS601电子编码器使用说明书》。
