（一）雷蒙磨安装前的准备事项
1、雷蒙磨运行现场还未安装时，应妥善保管，外露表面须涂上防锈油脂、并避免日晒雨淋，以防机体生锈进水，要建立保养制度。
2、厂房和基础应根据雷蒙磨安装基础图尺寸应有足够的高度和安装位置，雷蒙磨基础应采用高标水泥并须埋有钢筋方能浇基础，并予埋穿线管或电缆沟。水泥基础浇好后，必须有15天的保养期。
3、应配有2～3吨起吊工具，供雷蒙磨安装维修用。
4、雷蒙磨从出厂到使用时间超过6个月者，对主机中心轴系统、传动装置、磨辊装置、分析机油池等应清洗检查，清洗检查完毕后应对各部件加入足够的润滑油。
（二）雷蒙磨安装（另见雷蒙磨安装示意图）
1、首先将传动装置底座吊入坑内填平，注意控制好一定高度，然后用水平仪校正上端平面“A”，同时将传动装置安装在“A”面上度用螺栓固定。
2、雷蒙磨主机安装。安装前应在底座下端平面与水泥基础接触处和地脚螺栓连接间垫上橡胶防震垫（见图），然后用框形水平仪校正底座“B”平面，校正点为交叉十字线四点，同时调正两半联轴器“C”、“D”，其不同轴度应小于0.20毫米，E1——E2不平行度不得大于0.1毫米，“E1”、“E2”之间隙应保持在5-8毫米内。
3、管道装置的位置和高度应按总图安装，不得任意改动和加高，各管道连接处应密封，紧固后不得有漏气现象。电气设备应准确可靠，待各部件安装完毕后应进行试机。
(三)雷蒙磨调试（空运转试机）
1 、空负荷运转试机，在无负荷试机前，应将磨辊装置用网丝绳抱轧牢，避免磨辊与磨环接触冲击，然后主机空运转试机不少于1小时；主机运转时应平稳，箱体内油温不得超过80℃，温升不超过40℃。主机与分析机旋转方向见图4。
2、鼓风机应空载开机，待运转正常后再加载，然后观察其运转平稳，无异常噪音和振动、滚动轴承最高温度不得超过70℃，温升不得超过35℃。
3、负荷运转试机时间不少于8小时，雷蒙磨工作正常后整机无异常噪音，各管道连接处无漏风现象，经试机后再次把各紧固体拧紧，即可投入正常使

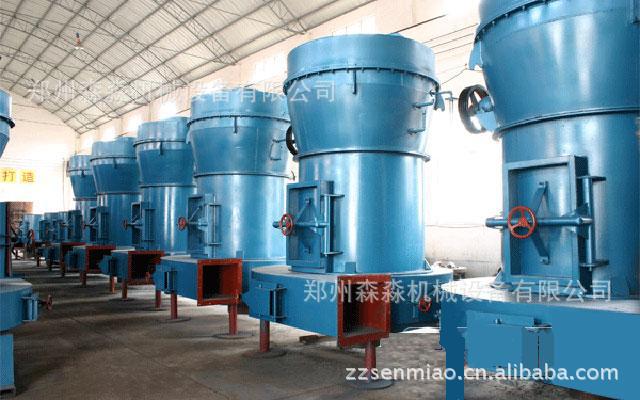

R型雷蒙磨粉机（摆式磨粉机）经过多年的实践和不断的改进，其结构已日臻完善。因为广泛应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工，适宜加工莫氏硬度七级以下，湿度在6%以下的各种非易燃易爆矿石，如石膏、滑石、方解石、石灰石、大理石、钾长石、重晶石、白云石、花岗岩、高岭土、麦饭石、铝矾土、氧化铁红、铁矿等，成品细度在613微米~440微米（0、613毫米-0、44毫米）之间，通过分析机及风机的共同作用，可满足不同用户的使用要求。
性能特点
1.整机为立体结构，占地面积小，系统性强，从原材料的粗加工到输送到制粉及最后的包装，可自成一个独立的生产体系。
2.成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。
3.机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。
4.雷蒙磨的重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠。主机铲刀架在运转时始终处于与物料接触，所以铲刀架由上下二部份组成，下座磨损后拆卸连接螺栓可调换。
5.电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方便。
6.粉尘污染小、噪音低。
7.采用电磁振动给料机给料均匀，易于调节，体积小，重量轻，省油省电，维护方便。
技术参数
型号 | 磨辊数量
（个） | 磨辊尺寸
（mm） | 磨环内径和高度
（mm） | 最大进料边长
（mm） | 成品粒度
（mm） | 处理能力
（t/h） | 主机功率
（kw） | 重量
（t） | 外形尺寸
（mm） |
3R-2615 | 3 | 260×150 | 780×150 | 20 | 0.2-0.044 | 0.8-2.5 | 18.5 | 4.2 | 5650×3305×5950 |
3R-2715 | 3 | 270×150 | 830×150 | 20 | 0.9-2.8 | 22 | 4.8 | 5600×3400×5900 |
4R-3216 | 4 | 320×160 | 970×160 | 25 | 1.8-4.5 | 37 | 15 | 9900×5800×10580 |
5R-4121 | 5 | 410×210 | 1280×210 | 30 | 2.5-9.5 | 75 | 25.7 | 7900×8000×9700 |
注：森淼机械设备有限公司保留更改产品设计与规格的权利，届时恕不另行通知。
主要结构及工作原理
雷蒙磨整套结构是由主机、分析机、管道装置、鼓风机、成品旋风分离器、颚式破碎机、畚斗提升机、电磁振动给料机、电控电机等组成。其中雷蒙磨主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。雷蒙磨整套工作过程（粉磨物料过程）：大块状物料经颚式破碎机破碎到所需要粒度后，由提升机将物料送至储料斗，再经振动给料机均匀定量连续地送入主机磨室内进行研磨,粉磨后的粉子被风机气流带走。经分析机进行分级，符合细度的粉子随气流经管道进入大旋风收集器内，进行分离收集，再经粉管排出即为成品粉子。气流再由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循环的，并且是在正负压状态下循环流动的。
在磨室内因被磨物料有一定的含水量，研磨时产生热量导致磨室内气体蒸发改变了气流量，以及整机各管道连接不严密使外界气体被吸入，使循环气流风量增加，为正此通过调整风机与主机间的余风管来达到气流的平衡，并将多余的气体导入小旋风收集器内，把余气带入的细粉子收集下来，最后由小旋风收集器上段排气管排入大气中，或导入收尘器内使排空气体净化。
雷蒙磨主机工作过程是通过传动装置带动中心轴转动，轴的上端连接着梅花架，架上装有磨辊装置并形成摆动支点，其不仅国围绕中心回转，同时磨辊围绕着磨环公转的同时，磨辊本身因摩擦作用而自转。梅花架下端装有铲刀系统，其位置处于磨辊下端，铲刀与磨辊同转过程中把物料铲抛喂入磨辊环之间，形成垫料层，该料层受磨辊旋转产生向外的离心力（即挤压力）将物料碾碎，即由此而达到制粉的目的。
分析机通过调速电机并经二级减速带动转盘上的60片叶片旋转，形成对粉子的分级作用。叶片转速的快慢是按成品粉子料度大小进行调节。当如要获得较细粒度粉子时，就必须提高叶片转速，使叶片与粉子接触增加，使不合要求的粉子被叶片抛向外壁与气流脱离，粗粉子因自重力的作用落入磨室进行重磨，合格的成品粉子被叶片随气流吸入大旋风收集器内，气流与粉子被分离后，粉子被收集。
雷蒙磨的大旋风收集器对磨粉机的性能起到很重要的作用，当带粉子气流进入收集器时是高速旋转状态，待气流与粉子分离后，气流随圆锥体壁收缩向中心移动至锥底时（自气流自然长度）形成一个旋转向上的气流圆柱，这时粉子被分离掉落收集。由于向上旋转核心呈负压状态，所以对收集器下端密封要求很高，必须对外界空气严格隔开，否则被收集下的粉子会重新被核心气流带走，这直接影响整机的产量，因此收集器下端装有锁粉器，其作用是将外界正压气体与收集器负压气体隔开，这是一个相当重要的部件，如不装锁粉器或锁粉器的舌板吻合密封不严就会造成不出粉或少出粉，严重影响整机产量。
另：雷蒙磨风选过程：物料研磨后，风机将风吹入主机壳内，吹起粉末，经置于研磨室上方的分析器进行分选，细度过粗的物料又落入研磨室重磨，细度合乎规格的随风流进入旋风收集器，收集后经过粉管排出，即为成品。风量由大旋风收集器上端的回风管回入风机，风路是循环的，并且在负压状态下流动，循环风路的风量整加部分经风机于主机中间的废气管道排出，进入小旋风收集器。进行净化处理。
