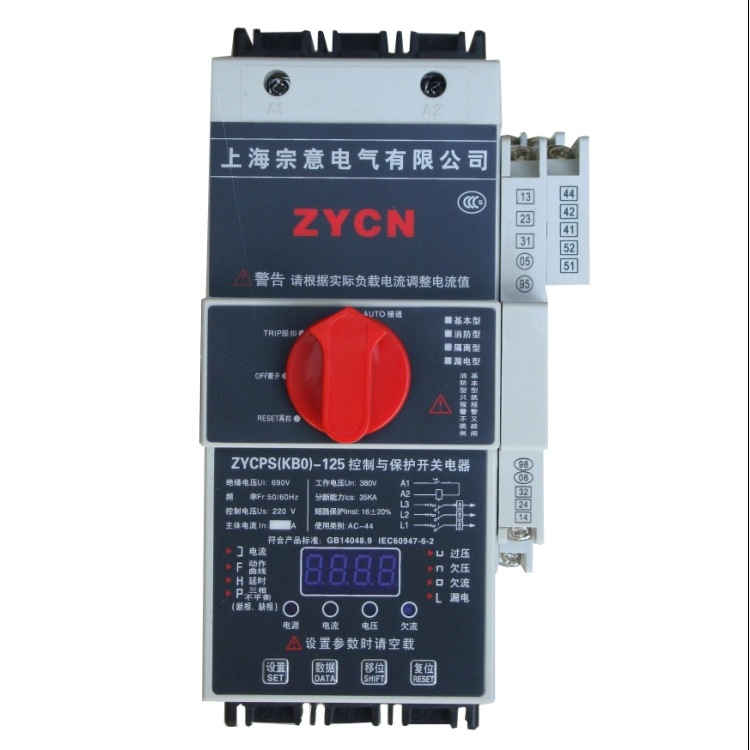

ZYKB0产品采用模块化的单一产品结构型式,集成了传统的断路器（熔断器）、热继电器、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能,具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有协调配合的时间－电流保护特性（具有反时限、定时限和瞬时三段保护特性）。根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。

ZYKB0主要用于交流50Hz(60Hz)、额定电压至690V、额定电流自3A至100A、可调工作电流自0.12A至100A的电力系统中接通、承载和分断正常条件（包括规定的过载条件）下的电流,且能够接通、承载并分断规定的非正常条件（如短路）下的电流。

KBOS双电源

从其结构和功能上来说,ZYKB0系列产品已不再是接触器、或断路器、或热继电器等单个产品,而是一套控制保护系统。它的出现从根本上解决了传统的采用分立元器件（通常是断路器或熔断器+接触器+过载继电器）由于选择不合理而引起的控制和保护配合不合理的种种问题,特别是克服了由于采用不同考核标准的电器产品之间组合在一起时,保护特性与控制特性配合不协调的现象,极大地提高了控制与保护系统的运行可靠性和连续运行产品功能

特大短路瞬时保护：保护电流与开关主体额定电流有关,其整定电流为20In±20%、动作时间t4≤2～3ms

短路瞬时保护：保护电流与电子脱扣器额定工作电流有关,其整定电流为16In±15%、动作时间t3≤0.1ms

短路短延时或定时限保护：保护电流与电子脱扣器额定工作电流有关,其整定电流面板



ZYKBO产品应用实景图(5张)



上可调（6～12Ir1）±15%（电动机保护）、（3～6Ir1）±10%（配电保护）、延时动作整定时间t2=0.2s 过载长延时保护：保护电流与电子脱扣器额定工作电流有关,其整定电流Ir1面板可调0.4～1Ie,反时限特性为I2T=(1.5Ir1)2t1, t1为长延时电流1.5Ir1时的整定时间,配电用t1=64s,电动机用t1=128s 缺相、断相保护：动作整定时间为2s 三相不平衡保护：任意二相电流相差超过50%,动作整定时间为2s

过压保护：三相470±10V,动作整定时间5s

欠压保护：三相270±10V,动作整定时间5s

启动延时：短路短延时或定时限不保护,整定时间为2s

消防接：直流24V消防接口输出（可选）

漏电保护：剩余电流根据客户要求定制,动作时间≤0.1s（延时型为0.3s）（可选）



'
