结构及组件：

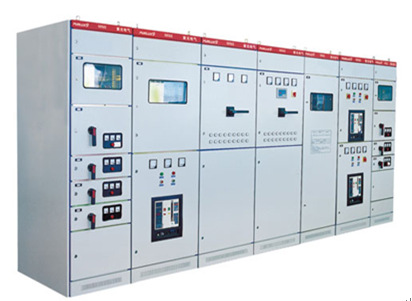

产品介绍： 概述 MNS型低压抽出式成套开关设备是我公司适应客户工业发展的需求,参考国内外低压开关柜设计并加以改进开发的高级型低压开关柜,该产品符合国家标准GB7251.1-1997、行业标准JB/T9661-1999和国际标准IEC439-1规定。 MNS型低压抽出式成套开关设备适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。 特点 MNS型低压抽出式成套开关设备具有下列明显的特点：

 ●设计紧凑：以较小的空间容纳较多的功能单元。结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要。

 ●母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠。

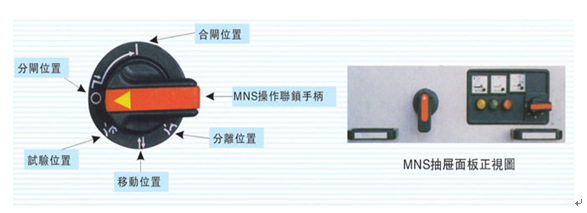

 ●各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。

 ●采用高强度阻燃型工程塑料，有效加强了防护安全性能。

 ●柜体可按工作环境的不同要求选用相应的防护等级。

 ●设备运行连续性和可靠性高。 正常使用条件

 ●周围空气温度不超过+40℃，而且在24小时内期平均温度不超+35℃。周围空气温度的下限为-5℃。

 ●空气清洁，在最高温度为+40℃时，其相对湿度不超过50%。在较低温度时，允许有较大的相对湿度。例如：+20℃时相对湿度为   90%。但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露

 ●安装场地的海拔高度不得超过2000米。

 ●无爆炸性气体、化学腐蚀性气体及能破坏绝缘的尘埃和剧烈震动的场所，安装倾斜度不大于5度。

 ●本装置适宜在以下温度范围内运输和储存：-25℃到+55℃，在短时间内（不超过24小时）可达到+70℃。

 ●当超出上述环境条件时，请与制造厂协商。

    抽屉式开关柜功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。

 主要技术参数

序号 项目名称 单位 参数

1. 主电路额定绝缘电压（AC) V 660

2 .主电路额定工作电压（AC) V 380、660

3. 额定频率 HZ 50、60

4 .母线额定 工作额定 水平母线 A 1600、2500、3250、4000 垂直母线 1000

5 .额定短时耐受电流（IS） 垂直母线 保护母线（PE） 中性母线（N） KA 50、80 50、80 30、48 30、48

6. 额定峰值耐受电流 水平母线 垂直母线 KA 105、176 105 7 IP30、IP40

售后服务：

1、本公司对所供的设备采用全程电话跟踪的售后服务方式。

2、保修期自设备安装、调试完毕并双方验收合格之日算起，除易损件及操作系统、软件外整机保修一年（详情见销售合同）

3、人为原因或操作不当及自然灾害、人力不可抗拒之因素造成故障，则不在保修之列。

4、保修期过后本公司收取低于市场销售价的配件维修费用，终身提供技术支持服务；

5、建立安装、日常维修、维护服务档案，详细记录设备的使用、维修、维护情况。

6、定期电话回访，解决设备运行过程中遇到的具体问题，防患于未然。

7、提供整套设备使用、简易维修及维护的技术培训。

8、我们将在管理上、技术上全面考虑设备售后的服务，为系统少出问题、不出问题提供全面保障。

9、保修期内：对设备出现的问题，首先通过热线电话解决，如通过电话解决不了，则我厂派人员到现场解决。

10、响应时间如下：（如需我厂派员到现场维修，我厂接到电话后会立即起程）

（1）、深圳市范围内4小时。

（2）、广东省内2-8小时内。

（3）、省外24-72小时内。
