PCB中孔径的定义
孔的定义(导通孔、盲孔、埋孔、过孔、元件孔)
导通孔(VIA):一种用于内层连接的金属化孔,其中并不用于插入元件引线或其它增强材料。
盲孔(BIIND VIA):从印制板内仅延展到一个表层的导通孔。
埋孔(BURIED VIA):未延伸到印制板表面的一种导通孔。
过孔(THROUGH VIA):从印制板的一个表层延展到另一个表层的导通孔。
元件孔(COMPONENT HOLE):用于元件疯子固定于印制板及导电图形电气连接的孔

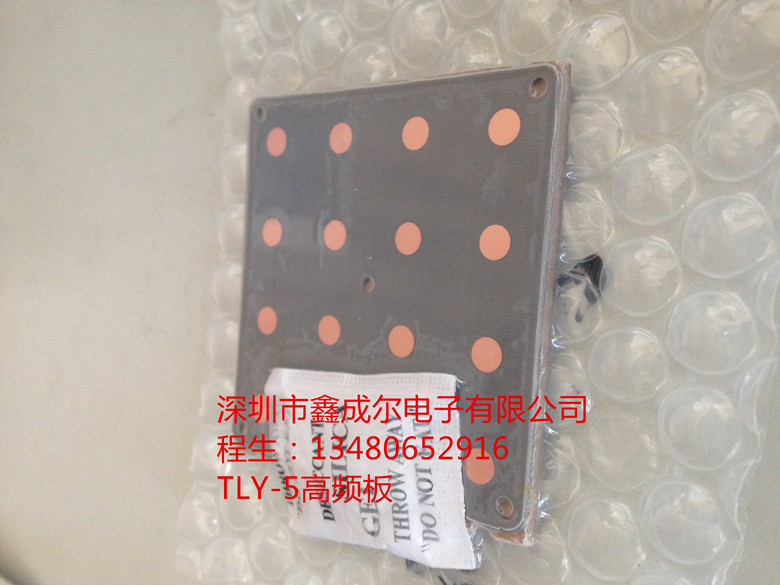

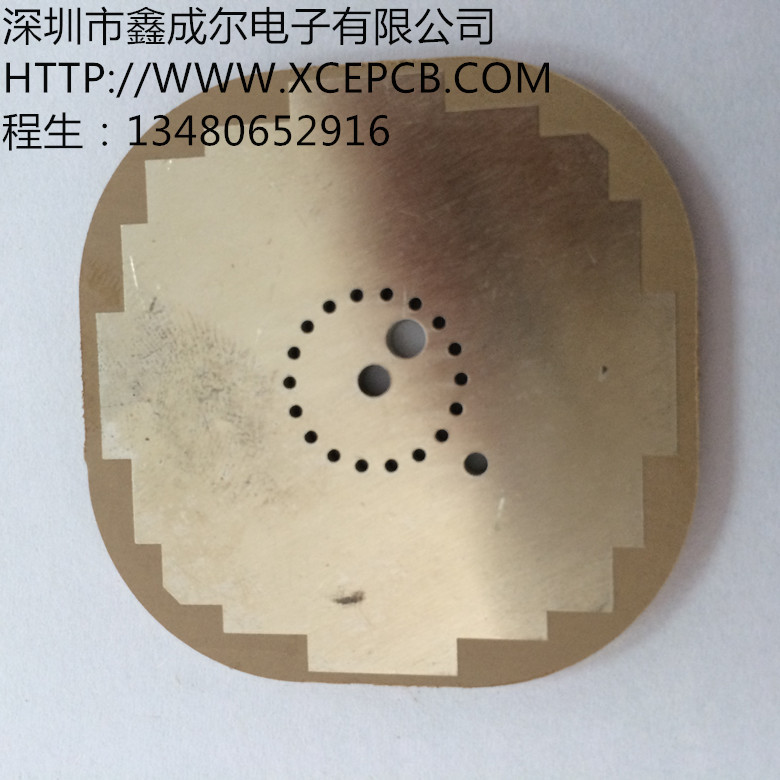

专业制作1-20层高频微波电路板,其中高频板的板材有:F4B,Rogers,TACONIC,ARLON,TP-2等.
