用途

  供介质为液、气的管路上作截流作用

  供各型净化设备及池子外部或管道上作于排泥，排污作用.

工作原理及性能

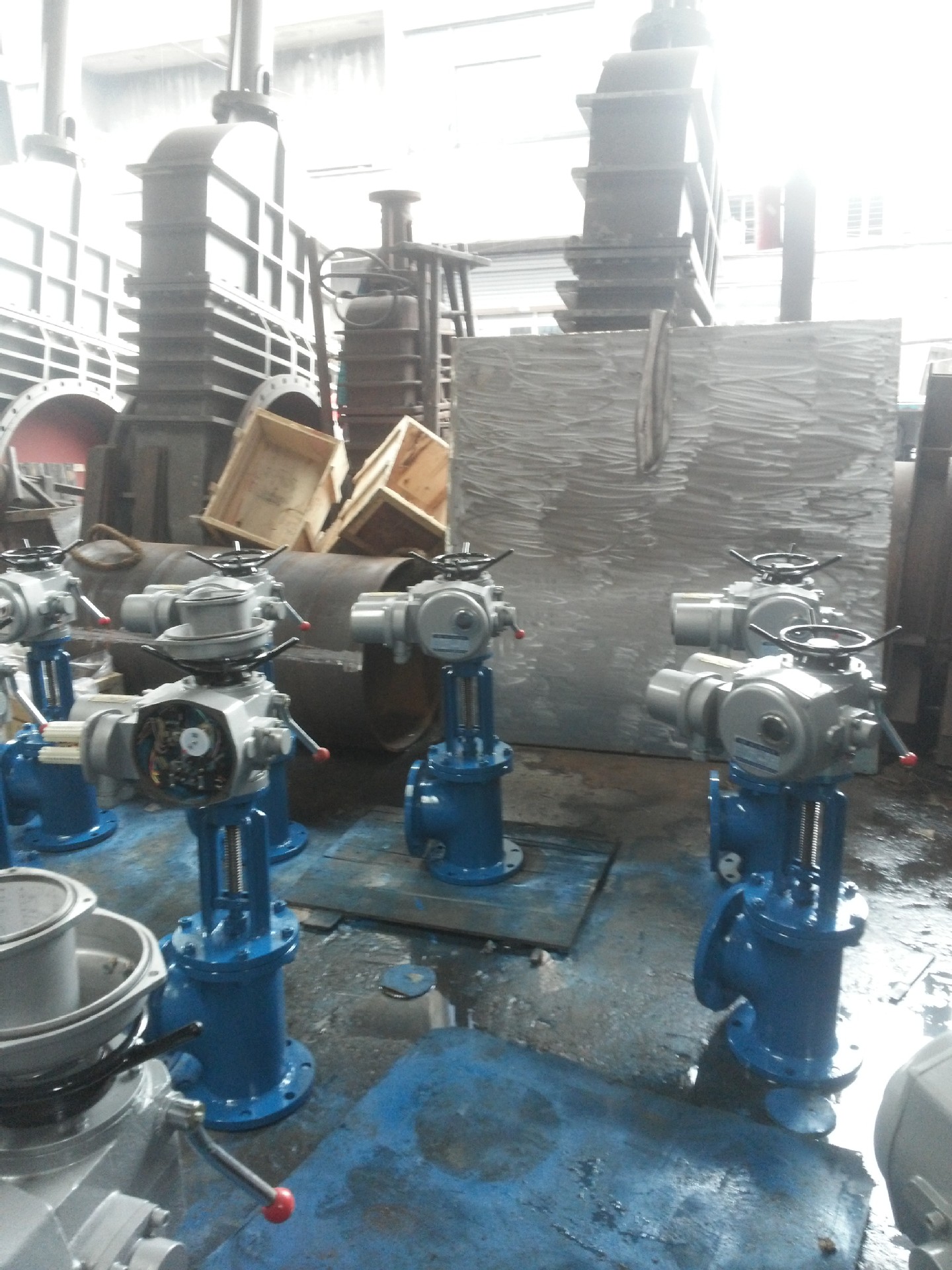

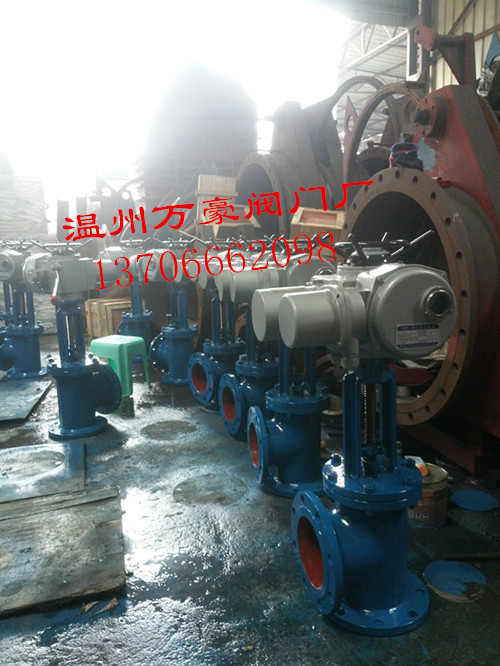

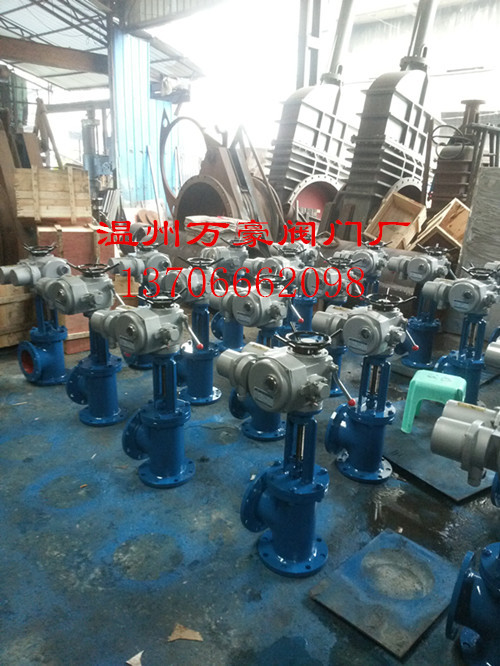

     本产品由角式阀体、支架和电动头等三大部分组成，由电动头带动阀板开启或关闭，当停电时也可用手动开启或关闭，一阀两张开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点.

J944X系列电动角式排泥阀，电动角式排泥阀用途
    1. 供介质为液、气的管路上作截流作用
    2. 供各型净化设备及池子外部或管道上作于排泥、排泥用。
    电动角式排泥阀工作原理及性能
     电动角式排泥阀由角式阀体、支架和电动头等三大部份组成，由电动头带动阀板开启或关闭，关闭后密封性能好，无渗漏等优点。
     电动角式排泥阀技术参数
    压力等级：1.0MPa、1.6MPa
    电动头电压：220V、380V订货时注明
    阀体、支架材料：铸铁、球墨铸铁、WCB
    阀杆村料：不锈钢
    阀板材料：球墨铸铁、热合橡胶、WCB热合橡胶
    法兰连接标准：GB/T17241.6 GB/T 9113
    试验标准：GB/T 13927 APl598
    J944X-1.0电动角式排泥阀外形法兰连接尺寸表
    DN L1 L2 H D D1 Z-фd
    50 110 95 200 165 125 4-8
    80 135 125 230 200 160 4-8
    100 160 125 250 220 180 8-18
    150 205 145 300 285 340 8-23
    200 220 185 350 340 295 8-23
    250 260 205 400 395 350 12-23
    300 280 245 450 445 400 12-23
    400 335 310 550 656 515 16-25
    一、电动隔膜排泥阀，电动排泥阀，隔膜截止阀用途：

    1、供介质为液、气的管路上作截流作用。
    2、供各型净化设备及池子外部或管道上作于排泥，排污用。

    二、电动隔膜排泥阀，电动排泥阀，隔膜截止阀工作原理及性能
    电动隔膜排泥阀由角式阀体、支架和电动头等三大部分组成，由电动头带动阀板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点。

    三、电动隔膜排泥阀，电动排泥阀，隔膜截止阀技术参数
    压力等级：1.0MPa 1.6MPa
    电动头电压：220V、380V订货时注明。
    阀体、支架材料：铸铁，球墨铸铁，WCB
    阀杆材料：不锈钢
    阀板材料：球墨铸铁，热合橡胶、WCB热合橡胶
    法兰连接标准：GB/T 17241.6-98
    试压标准：GB/T 13927-92
    注：高度H如用户需要加高订货时注明，不注明按尺寸表中H供货。

    四、J941系列电动隔膜排泥阀，J841系列电磁液、气动隔膜排泥阀（又名隔膜截止阀）外型尺寸及图片

    J941X电动隔膜排泥阀订货须知：

    一、请注明①J941X电动隔膜排泥阀的产品名称②J941X电动隔膜排泥阀的公称压力③J941X电动隔膜排泥阀的公称通径④J941X电动隔膜排泥阀的介质⑤J941X电动隔膜排泥阀的介质温度⑥J941X电动隔膜排泥阀的材质。
