日本原装ALPS/阿尔卑斯6接点对应竖型旋转开关 SRRN系列旋转开关
货源稳定，长期有货，支持免费拿样！
本公司有ALPS/阿尔卑斯全系列所有电子元件，有需要的顾客请联系本公司！

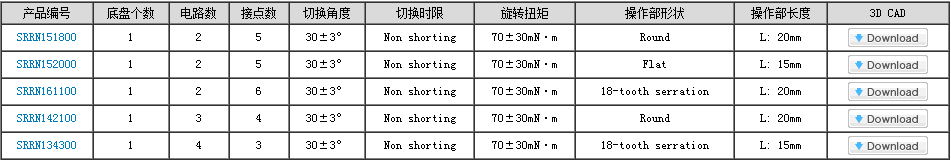

产品一览表
6接点对应竖型 SRRN系列
详细信息
| 底盘个数 | 1 |
| 电路数 | 2 |
| 接点数 | 5 |
| 切换角度 | 30±3° |
| 切换时限 | Non shorting |
| 旋转扭矩 | 70±30mN·m |
| 操作部形状 | Round |
| 操作部长度 | L: 20mm |
| 使用温度范围 | -30℃ to +65℃ |
| 最大额定/最小额定(电阻负载) | 0.15A 12V DC/50µA 3V DC |
| 电性能 | 接触电阻(初期/寿命后) | 50mΩ max./100mΩ max. |
| 绝缘电阻 | 100MΩ min. 500V DC |
| 耐电压 | 500V AC for 1 minute |
| 机械性能 | 端子强度 | 5N for 1 minute |
| 操作部强度 | 旋转方向 | 1N·m |
| 推进方向 | 100N |
| 操作部的摆动(轴尖端的负载: 5N) | 自安装面的测量位置 | 15mm |
| 轴的振动幅度（最大值） | 0.25mm max. |
| 适用安装尺寸 | 20mm |
| 耐久性能 | 负载 | 10,000 cycles 70mΩ max. |
| 无负载(最大额定负载) | 10,000 cycles 100mΩ max. |
| 耐环境性能 | 耐寒性能 | -40±2℃ for 96h |
| 耐热性能 | 85±2℃ for 96h |
| 耐湿性能 | 40±2℃, 90 to 95%RH for 96h |
外形图
端子形状
电路图
| | | | 1. 每1段的标准电路。 | | 2. 上面有记号表示开关旋转固定，表示自外形图A方向透视，将轴向逆时针方向转动到头后的状态。 |
|
|
包装规格
| 包装数(pcs.) | 1箱/日本 | 100 |
| 1箱/出口包装 | 600 |
| 出口包装箱尺寸(mm) | 369×349×367 |
轴的形状
附属零部件
焊接条件
| | 项目 | 预热温度 | - | | 预热温度时间 | - | | 浸焊 | 焊接温度 | 260±5℃ | | 焊接浸渍时间 | 10±1s |
|
|
|
'
