6871 现货热卖中，24小时在线服务!  联系人吴R：13480823694

替换型号：8871

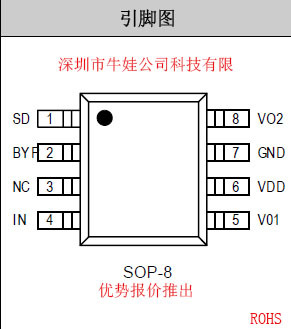

封装：SOP8
规格：100个/管
替代型号：8871；8002；4871等

一、 概述
6871 是一款 AB 类单通道、桥式音频功率放大器。5V 工作电压时，最大驱动功率为：4W（3Ω 负载 THD<10%），3W(4Ω 负载,THD<10%) ；音频范围内总谐波失真噪声小于 1％（20Hz～20KHz)；6871 的应用电路简单，只需极少数外围器件；6871 输出不需要外接耦合电容或自举电容、缓冲网络、反馈电阻。
6871 采用 SOP 封装，特别适合用于小音量、小体重的便携系统。6871 可以通过控制进入休眠模式，从而减少功 耗 ；6871 内部具有过热自动关断保护机制。6871 工作稳定，增益带宽积高达 2.5MHz，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。是一款深受市场欢迎，用户认可度高的典型芯片。
二、 特点
1 输出功率高（THD＋N<10%，1KHz 频率) 典型：4W（3Ω 负载），3W(4Ω 负载)；
2 掉电模式漏电流小：0.6uA（典型）；
3 采用 SOP-8 封装；
4 外部增益可调，集成反馈电阻；
5 宽工作电压范围 2.0V—5.5V；
6 不需驱动输出耦合电容、自举电容和缓冲网络；
7 单位增益稳定；
三、 产品应用
1 手提电脑；
2 台式电脑；
3 低压音响系统；

产品原理图：

应用说明
6871内部集成两个运算放大器，第一个放大器的增益可以调整输入电阻来设置，此放大器内置了50KΩ反馈电阻，后一个为电压反相跟随，从而形成增益可以配置的差分输出的放大驱动电路。
?? 外部电阻配置
如典型应用图1，运算放大器的增益由外部电阻Ri决定，其增益为Av=2×Rf/Ri，芯片通过Vo1、Vo2输出至负载，桥式接法。
桥式接法比单端输出有几个优点：其一是，省去外部隔直滤波电容。单端输出时，如不接隔直电容，内里在输出端有一直流电压，导致上电后直流电流输出，这样即浪费了功耗，也容易损坏音响。其二是，双端输出，实际上是推挽输出，在同样输出电压情况下，驱动功率增加为单端的4倍，功率输出大。
