品牌：CST
封装：SOP-8;DIP-8.
规格：100个/管
替代：mx612;

一、 特点
1 单通道内置功率MOS全桥驱动
2 驱动前进、后退、停止及刹车功能
3 内置迟滞热效应过流保护功能
4 低导通电阻（1.0Ω）
5 最大连续输出电流可达1.8A,峰值2.5A
6 无需外围滤波电容
7 采用SOP-8 、DIP-8封装形式
二、 产品应用
1 玩具马达驱动

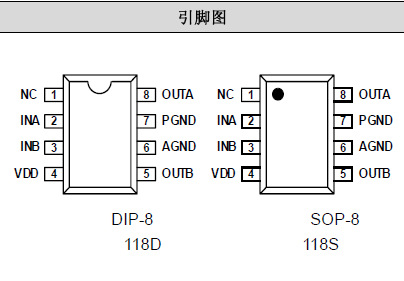

三、 引脚图及引脚说明

序号 符号 I/O 功能说明
1 NC — 悬空
2 INA I 接合INB决定状态
3 INB I 接合INA决定状态
4 VDD P 电源正极
5 OUTB O 全桥输出B端
6 AGND G 接地
7 PGND G 接地
8 OUTA O 全桥输出A端

绝对最大额定值
参数 符号 额定值 单位
电源电压 VCC 5.5 V

功耗 Pd DIP-8 1 W
SOP-8 0.96 W

热阻 θJA DIP-8 125 ℃/W
SOP-8 130 ℃/W
工作温度 Topr -20~85 ℃
结温 Tj 150 ℃
存储温度 Tstg -55~150 ℃
手工焊接温度 350~370 ℃

芯片使用注意事项：
1、以上推荐电路及参数仅适用于普通遥控车玩具，其他玩具及电机驱动在使用117时请根据实际情况来使用。
2、持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度等因素影响，规格书给出参数仅供参考。在实际使用中请根据产品考虑一定的余量。
3、117 采用MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防静电措
