CH240128D-6点阵绘图型液晶显示模块(LCM)采用240x128点阵液晶显示屏(LCD)与低功耗LED背光和四线电阻式触摸屏组成,是一款4.9寸的240128带触摸液晶屏。内置T6963C控制器,全屏可显示8排汉字，每排显示15个（16X16点阵）汉字,可完成图形方式,文本方式以及图形与文本混合显示。Intel8080系列微处理器接口,可与MCU单片机直接连接,广泛应用于各类仪器仪表与电子设备上。有白底黑字,蓝底白字，黄底黑字3种效果,欢迎来电洽谈.

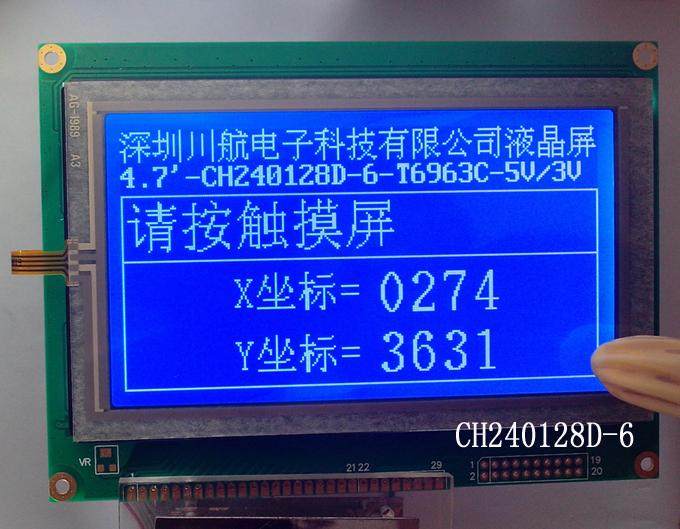

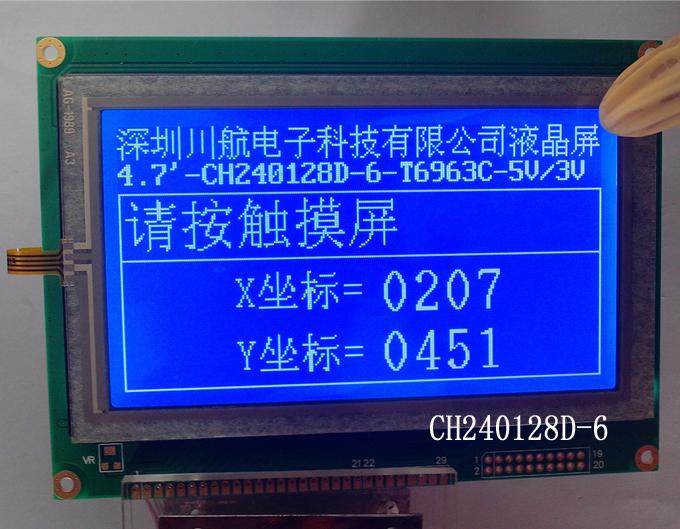

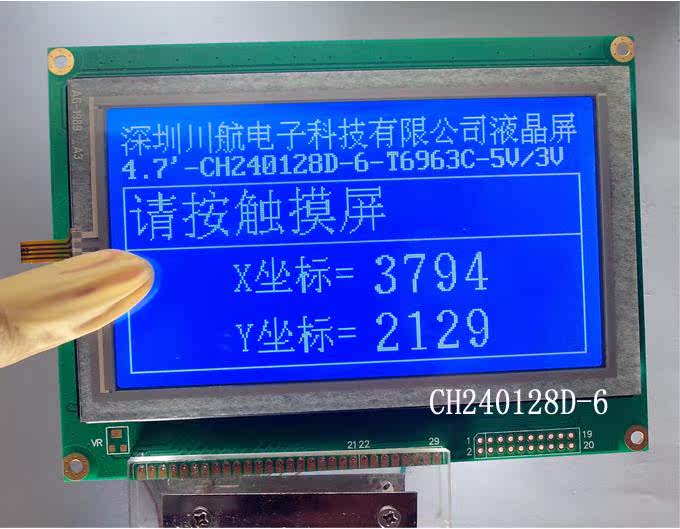

一：T6963C控制240128触摸屏显示效果(邦定工艺)

 二：240128触摸屏参数说明

     产品型号：CH240128D-6

     外形尺寸：144.0 x 104.0 x 14.5 mm

     显示区域：114.0 x 64.0 mm

     点尺寸：
0.40 x 0.40 mm

     显示方式：蓝底白字/白底黑字/黄底黑字

     驱动方式：5V/3.3V(注：每款屏同时只能支持一种电压)

     控制器：T6963C

     触摸芯片：ADS7843

     封装形式：邦定封装

     工作温度：-20度 至 +70度

     存储温度：-30度 至 +80度

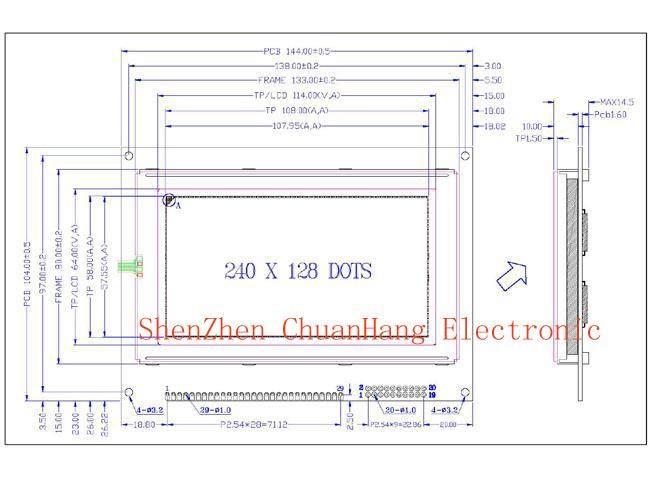

三：CH240128D液晶显示屏外形尺寸图：

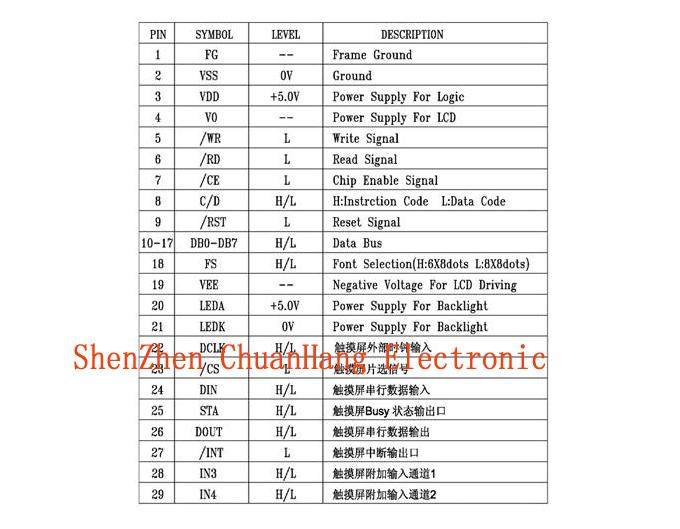

四：CH240128D液晶屏接口定义：
