LC-204021     8路DI、8路DO、4路AI、2路AO、1路RS485数据采集模块

LC-204022     4路AI、2路AO、1路RS485数据采集模块

特点

◆   多种信号应用的低成本、高品质的控制产品；

◆   模拟量采集频率100KS/S，分辨率12BIT，模拟量输出转换时间小于12.5us，分辨率12BIT；

◆   抗干扰能力强：数字量输入、输出信号光电隔离电压达到2.5KVrms，模拟量通道隔离电压和通讯端口光电隔离电压达到10KVrms。

概述

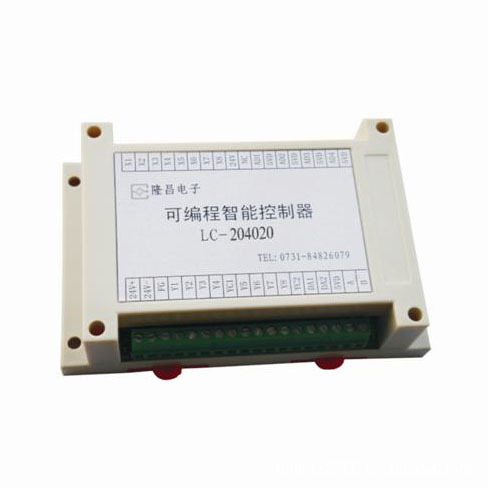

LC-204020系列是一款带16通道数字量输入的经济型高速模拟量数据采集模块，模拟量采样频率可达100KS/S，DA转换时间小于12.5us，所有通道带有高电压隔离保护，以避免模块和周边设备被输入输出回路上的高压损坏。通过RS485通讯端口，可与多通讯协议、多品牌的触摸屏、PLC、变频器等串行设备通讯。产品采用工业级ABS塑料外壳，结构紧凑，装卸方便。

规格

一般规格                                 使用环境

◆功耗：24VDC＠4W                                    ◆工作温度：0~70℃

◆尺寸（L×W×H）：145×90×40mm             ◆储存温度：-40~85℃

◆安装方式：DIN导轨                                       ◆相对湿度：10%~90%RH（无凝结）

数字量输入                              模拟量输入

◆通道数：8路                        ◆通道数：4路

◆信号形式：湿接点、PNP                              ◆输入信号：NTC/PTC/0---5V/4---20mA

◆信号电压：18V---36VDC                 ◆分辨率：12BIT

◆隔离电压：2.5KVrms                      ◆转换频率：100KS/S

◆响应时间：10ms                                         ◆隔离电压：10KVrms

继电器输出                           模拟量输出

◆通道数：8路                      ◆通道数：2路

◆输出额定电流：3A/点                                     ◆输出信号：0---5V

◆响应时间：10ms以下                     ◆分辨率：12BIT

◆回路绝缘：光电耦合器+机械绝缘                   ◆转换时间：12.5us

◆机械寿命：500万次以上                                         ◆ 短路自保护，光电耦合器隔离

通讯（RS485）

◆通道数：1路

◆波特率：50bps～115.2Kbps

◆隔离电压：10KVrms

◆保护功能：±30KV ESD保护、TVS保护、防反串扰保护

适用范围与成功案例

本产品适用于多信号I/O点高度整合、高电压保护的工业现场。产品成功应用于槟榔机械行业的除籽机、医疗机械的水源燃料发生器。

订货信息

◆  LC-204021     8路DI、8路DO、4路AI、2路AO、1路RS485数据采集模块

◆  LC-204022     4路AI、2路AO、1路RS485数据采集模块
