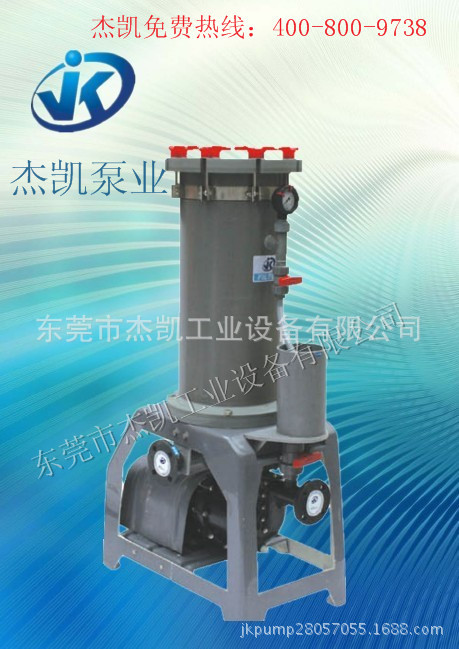

1. JKL铬酸过滤机2004-2018产品型号

JKL - 2006  1   K    F   V  C

  ⑴  ⑵   ⑶  ⑷   ⑸  ⑹  ⑺

⑴机型编号：JKC

⑵型式编号：

1004：滤芯数量10”*4支   2004：滤芯数量20”*4支

2006：滤芯数量20”*6支   2008：滤芯数量20”*8支

2012：滤芯数量20”*12支  2018：滤芯数量20”*18支

⑶ 泵浦马力：1HP  2HP  3HP

⑷ 泵体材质：P-FRPP  K-PVDF

⑸U-出入口由任式H-出入口套管式F-出入口法兰式

⑹ 橡胶材质：E-EPDM    V-VITON

⑺C-滤芯压板式  B-滤芯锁帽式

2. JKL铬酸过滤机2004-2018产品特点

1、  本机适合铬酸镀液循环过滤用

2、  最高使用温度不能超过60℃

3、  机器过滤桶部分采用PVC材质，泵浦部分采用 PVDF材质

4、  滤材部分采用锁帽式设计，密封性好。过滤面积广，药液接触部分无金属部件。

5、.高精密过滤、过滤面积广、效率高、操作简单、清洗容易。

3. JKL铬酸过滤机2004-2018产品规格表

4. JKL铬酸过滤机2004-2018产品安装配管

1、长期使用管路必须做好支撑，以防止接合部位泄漏及运转时管路因震动损坏管路。

2、入口配管最前端必须加装底阀或逆止阀或过滤网，位置不能靠近空气搅拌管，避免吸入空气，且用量减少转弯接头及用量缩短入口配管距离，吸入口配管，管径不能小于泵浦口径。

3、 若吸入管路距离较长或转弯较多时，必须在吸入管道加装注水孔，由注水球阀控制，必要时可在此加入液体，加满入口管路。

4、 尽量不要将机器装设于户外。若必须安装于户外时需遮阳棚，以防下雨淋湿和紫外线照射。

5、 配管前应先注意使用的化学药液的物性、温度条件，配合实际需要选择相应材质的管件。如：温度在60°C以上，应选择用PP管件配管。

6、 进行配管时应注意管内不可残留任何材质或碎屑，若有将清水加入以清洗管路。

7、 入口管路采用软质材质配管时，应注意将其固定，以防止移动或浮起液面。在槽内部分的管路能采用硬质材料较佳。

8、安装过滤机时应选择坚固之水平地面，保持机身垂直并加以固定。

9、过滤机泵蒲出入口高度若低于药液槽药液时，应注意出入口管路需加装逆止凡而，避免于维修泵浦时造成药液虹吸现象。

5. JKL铬酸过滤机2004-2018产品滤材换取方法

1、滤材换取前必须切断电源，使泵浦停止工作，且需带手套、口罩等。

2、红色的上盖把手顺时针旋转方向为锁紧，反方向为拆卸。换取滤材时，拆卸时请分别将每个红色上盖把手逆时针旋转至松。

3、打开上盖前请讲先打开排气阀,使空气进入主体筒，筒内液体经滤材流入渡槽内，3分钟后关闭过滤机出口球阀，此时过滤机滤筒底部有残留液，必须打开排污阀将残留液排出，进入外接水桶，沉净再重新过滤使用。

4、打开上盖后，将中心柱固定螺帽逆时针方向旋转，取下中心柱固定螺帽。

5、取下中心柱固定螺帽后，压板往上提可以取下压板。

6、 滤材即可顺利取下，滤袋封口上的带子拆开及可将滤材零件分别取出。

7、滤材由滤芯和滤管，滤芯上垫弹簧滤芯上垫滤袋组合在一起，取出即可分解，将滤袋及滤芯清洗或换新，依以上拆卸之方法再重新装上，锁紧中心柱固定螺帽及盖上上盖即可继续操作使用。

8、 CK杨桃型及CP滤袋型和滤芯锁螺型的滤材换取与上述过程基本相同。

6. JKL铬酸过滤机2004-2018产品操作说明

1、一般电镀液过滤时，因电镀液含有微量有机物，易污染药液，习惯上必须使用粉状活性碳粉将药水内的有吸收，保持药水的清洁。

2、操作人员一般在清洗过滤机时，并未将滤筒内的材质完全清晰，而易残留少量材质，当启动开始过滤时易将滤筒内残留的材质流入药液槽，为防止因人为操作的疏忽，特别设计有循环回路以提供操作的方便。
