◆ 概   述

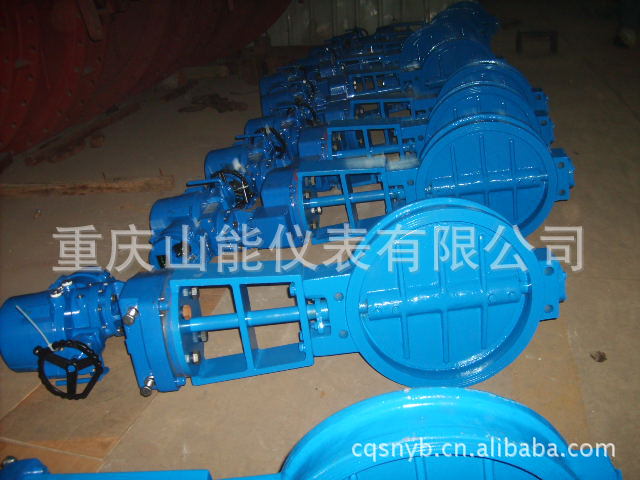

        该类产品由调节蝶阀部件与电动执行机构组装而成.电动执行机构分电子式电动型(DN型)\电动型(DP型),DZ型直接接收调节仪表或计算机控制信号,DP型需与伺服放大器配套使用,方能实现自动调节功能.蝶阀部件具有流通能力大,压降损失小,开启灵活\结构紧凑等特点.该类产品可广泛应用于冶金\电力\化工等工业部门作流体压力,流量,放散等使用.

◆主要技术参数

●阀 体

型      式:直通铸造蝶形阀,直通焊接蝶型阀

公称通径:  DN50~4000

公称压力:  PN0.6MPa

连接型式：对夹式法兰连接,法兰连接凸面

阀体,阀板材质：WCB（SCPH2）、

                       ZG1Cr18Ni9Ti、

                       CF8（304）、

                       Q235A(SS41)

阀杆材质：1Cr18Ni9Ti、2Cr13、304

适用温度：常温型-40~250℃

              中温型-40~450℃

              高温型-40~600℃

填      料：柔性石墨，石棉盘根，石棉编织填料

●阀内组件

阀板型式：铸造蝶形板,焊接蝶型板

流量特征：近似百分比

密封型式：普通型，后座密封、椭圆密封

泄漏量：普通型5%，后座型3%、椭圆型5‰

可调范围：30：1

●执行机构

型      式: DKJ（ZKL）电动执行机构

电      源：220VAC 、50HZ

输入信号：正、反转

反馈信号：4~20mA

环境温度: -10~+80℃

附      件；ZPE-3101伺服放大器
