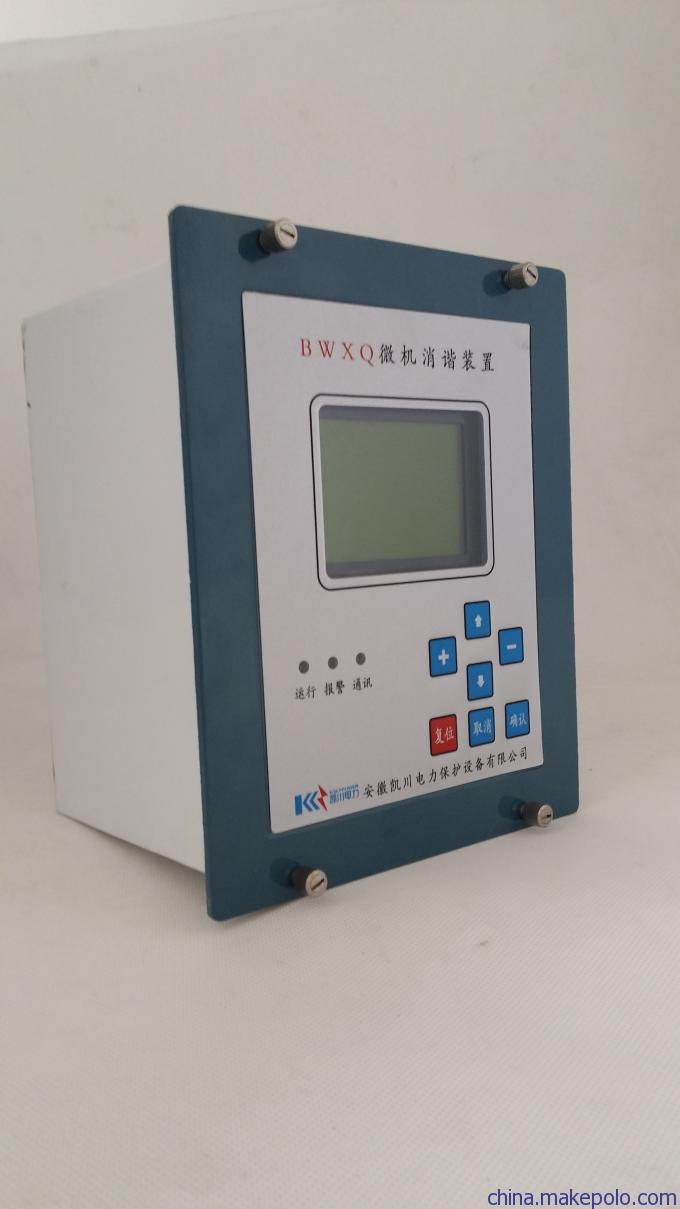

安徽凯川电力BWXQ微机消谐装置的特点

自动识别并消除系统中不同频率的铁磁谐振，并同时报警输出；

实时显示系统时钟及所监测PT的运行状态，实时循环监测PT开口三角电压；

采用液晶显示器、中文菜单，信息直观丰富；

无需整定和调式，开机后自动进入运行状态，设备维护量低；

采用该ARM芯片抗干扰能力强，数据采集精度高；

可分铁磁谐振、过电压、单相接地；诊断准确，消谐迅速，正确动作率达100％；

可存储多重故障信息，掉电后不丢失数据，供追忆和显示；

可配置通讯接口（RS485或RS232）；具有自检故障、自动恢复功能。

安徽凯川电力BWXQ微机消谐装置的主要技术指标

1. 工作电源：AC220V±15％或DC220V±15％,整机功耗：≤ 20W;

2. 电压等级：1个；母线段数：1~2个；环境温度：-10℃~50℃；

3. 空气相对湿度：≤95％；通讯接口：RS232/RS485

4. 可消谐振17HZ(1/3分频)，25HZ(1/2分频)，50HZ(工频)，150HZ（3倍频）

安徽凯川电力BWXQ微机消谐装置的软件构成

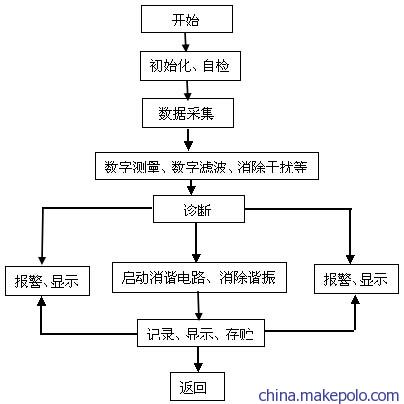

本装置采用80C196汇编语言编制软件，软件主要由监控程序、浮点运算库、诊断软件、消谐、记录等部分构成。由实时监控程序完成电压检测、采样、诊断、消谐、时钟、键盘命令以及显示等任务。如下图所示：

安徽凯川电力BWXQ微机消谐装置安装注意事项

1、产品采用嵌入式安装、后面板接线。零序电压的入线最好用屏蔽双绞线方式接入本机，本机外壳必须接大地。

2、用户如需要通讯功能，须提供具体的通讯规约条文。

3、正常情况下高压系统上电后，零序电压线两端电压应为OV，如不对须检查接线。

4、产品图纸及相关资料，以订货时传发内容为准。

如有需要请电询：
