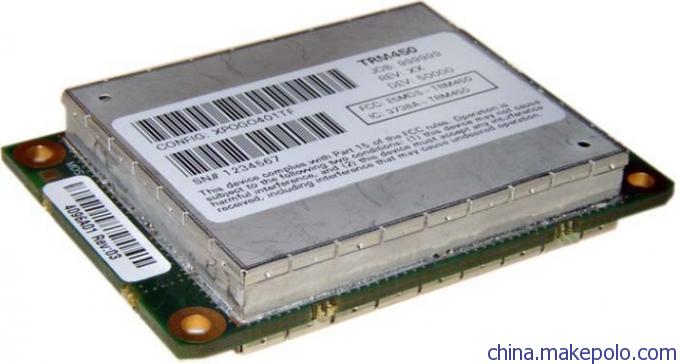

GE MDS TRM450数传电台模块
GE MDS TRM450数传电台模块介绍
GE MDS TRM450数传电台模块一款结高性能的GMSK数字电台模块，它完全符合FCC-90和ETS-300 -113标准。GE MDS TRM450数传电台模块便于用户集成到RTU、PLC、数显表、自动化机、移动数据终端、测量基准站流动站等设备内部。GE MDS TRM450数传电台模块还可以作为大型电气系统设备的一个部件，提供数据，供电（标准SPI/232接口）和RF天线连接。完成机器（Machine）与机器（Machine）的智能化通讯。该收发模块采用点对多点方式的无线数据传输方式，应用于GPS定位和测绘无线数据链、无人机通信控制、工业自动化、油田数据采集、铁路无线通信、煤矿安全监控系统、管网监控、水文监测系统、污水处理监控等场景。TRM450模块采用单片机控制、提供严酷环境下可靠的数据传输。
GE MDS TRM450数传电台模块支持GMSK BT=0.5及BT=0.3两种调制方式,使其能够提供4800bps到19.2kbps空中速率。同时, TRM450数传模块能够接收和支持模拟信号的调制解调。
技术规格
GE MDS提供的电台模块频率范围为410-470MHz, 无线占用带宽12.5和
25kHz, 发射功率0.5到2W，软件可调。
410-470MHz 模块将按照美国FCC part 99和ETSI EN300_113标准测试核准。
按照FCC的测试要求，模块将带有指定的天线作整体的测试和核准，将来不再需
要另做整机测试核准。
射频模块：
尺寸 70x40x10mm
调制方式 GMSK
空中速率 信道带宽12.5kHz: 4800, 8000, 9600
信道带宽25.0kHz: 4800, 8000, 9600, 16000, 19200
20MHz频段 410-430MHz, 430-450MHz, 450-470MHz
信道带宽 在同样电路板只需更换滤波器就,可以支持12.5kHz & 25kHz带宽。
频率步进 6.25kHz 和5kHz
频率稳定度 1.5ppm (-30-+60度)
2.5ppm (-40至+85度)
温度范围 -40-+85度
灵敏度 12dB SINAD@-114dBm
邻道选择 70dB (25kHz)
60dB (12.5kHz)
交调抑制 70dB
伪随机抑制 70dB
映象抑制 70dB
动态范围 84dB
数传性能 电台传输速率9600bps, 占用无线信道25kHz, 接收信号强度-112dBm
时, 数据传输误包率为2%(当电台的温度和频率超出规定范围, 误包率有1%变化范
围)
功耗 接收状态时功耗 <300mV。 以0.5W发射, 占空比50%时, 设备功耗 <1W。
休眠状态 功耗<10mW,
唤醒时间 <500ms
电台重量 <200克
接口类型 UART, TTL电平(USART支持HDLC)
端口速率 38400, 8, n, 1
端口工作模式
配置模式 当CS-CONTROL信号为低电平时, 为控制模式, 可以将串口配置成双向
UART。当维持CS-CONTROL信号为低电平, 两边的电台都可以发送/接收异步数
据，数据格式为38400,n,8,1。可以使用标准的MDS命令来设置电台的模式:
FREQ nnn, BITRATE nnnn, DEVIATION nnn, BT nnnn, SCRAMBLER on/off,
RSSI_threshold_for_CD nnnn。
数传模式 当CS-CONTROL信号为高电平时, 为数传模式，电台可以传输同步数据
及时钟，能够接收同步HDLC数据流。
电源输入 3.3V, 最大电流1.7A
电源及I/O接口 24针接口
认证 FCC 及欧洲认证
电磁屏蔽 屏蔽完全满足EMC的要求, 不会影响嵌入的GPS板或蓝牙模块。
天线 在驻波比很糟的情况下不失效。使用鞭状天线, 0dBi, 3dBi, 5dBi，或 9dBi,
14dBi八木定向天线，要求天线的稳定性好，在输入/返回衰减达到3 dB时，天线
导致的杂波辐射: -57dBm (100kHz-2GHz) –47dBm (>2GHz)
功率输出 从0.5W到2W软件可调(可以设置更低)。超过规定温度和频率范围, 功率
稳定度+/-1dB。
占空比 50%
切换时间 电台可以被用作中继站, 单电台作中继站时工作方式为: 从主站接收数据
包然后再转发到远端站。在很多应用方案中, 要求电台接收发射的切换速度必需小
于50ms。
散热 模块使用时要设计散热部份, 按要求可在射频模块和数据接口板间加金属散
热片。功放部份也要求安装金属散热片散热。
软件加密 需要加密开关指令。
固件升级 电台升级过程中掉电不能造成电台故障, 一旦重新加电, 电台应该提供提
示: 固件升级没有完成。 并且软件升级可以重新进行。
软件 电台接收到数据, 可以直接送到应用程序, 采用这种透明传输方式对应用很重
要。
软件传输命令 遵循FCC标准UHF段的要求, 语音传输优先于数据传输。因此, 每个
数据包传输前都必需侦听信道是否空闲, 信道空闲才能传输数据。
需要新的软件指令控制载波侦听 avoid strong signal | avoid weak signal | no
check 产品全部进行测试和调试。
GE MDS TRM450数传电台模块
为什么用GE MDS TRM450数传电台模块？
GE MDS提供高品质产品：世界顶尖的专业无线产品供应商
◆ 超小体积，模块化单板嵌入式设计，便于用户产品OEM内置集成
◆ 高可靠通讯，空中传输速率达19200bps
◆ 2瓦射频功率输出，有效通讯距离50公里以上
◆ 自动电子调谐，频率范围宽广
◆ GMSK数字调制解调
◆ 3.3V供电，低功耗
GE MDS TRM450数传电台模块的主要应用
测绘电台
SCADA
无人机通信控制
工业自动化
油田数据采集
铁路无线通信
煤矿安全监控系统
管网监控
水文监测系统
交通控制系统
石油生产过程自动化
天然气生产过程自动化
物联网智能化通讯（M to M）
GE MDS TRM450数传电台模块的技术参数
GE MDS TRM450数传电台模块的频率范围为410-470MHz, 无线占用带宽12.5和25kHz, 发射功率0.5到2W，软件可调。410-470MHz 模块将按照美国FCC part 99和ETSI EN300_113标准测试核准。按照FCC的测试要求，数传模块将带有指定的天线作整体的测试和核准，将来不再需要另做整机测试核准。
尺寸 70x40x10mm
调制方式 GMSK
空中速率 信道带宽12.5kHz: 4800, 8000, 9600
信道带宽25.0kHz: 4800, 8000, 9600, 16000, 19200
20MHz频段 410-430MHz, 430-450MHz, 450-470MHz
信道带宽 在同样电路板只需更换滤波器就,可以支持12.5KHz & 25KHz带宽。
频率步进 6.25kHz 和5kHz
频率稳定度 1.5ppm (-30-+60度)
2.5ppm (-40至+85度)
温度范围 -40-+85度
灵敏度 12dB SINAD@-114dBm
邻道选择 70dB (25kHz)
60dB (12.5kHz)
交调抑制 70dB
伪随机抑制 70dB
映象抑制 70dB
动态范围 84dB
