日本三丰螺距规188-130
螺距规
188系列
特点
1.各量块上都标有螺距。
2.公制型螺距规、统一标准型螺距规、惠氏螺距规三种螺距规可供选择。
性能参数
公制型螺距规
测量范围 | 货号 | 组合 |
0.35 - 6mm | 188-130 | 22片: 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.75, 0.8, 1, 1.25, 1.5, 1.75, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5,6mm 和 60º 量块 |
0.4 - 7mm | 188-122 | 21片: 0.4, 0.5, 0.7, 0.75, 0.8, 0.9, 1, 1.25, 1.5, 1.75, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7mm |
0.4 - 7mm | 188-121 | 18片: 0.4, 0.5, 0.75, 1, 1.25, 1.5, 1.75, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7mm |
统一标准型螺距规
测量范围 | 货号 | 组合 |
4 - 42 TPI | 188-111 | 30片: 4, 41/2, 5, 51/2, 6, 7, 8, 9, 10, 11, 111/2, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30,32, 34, 36, 38, 40, 42 TPI |
注 ：可选择 (188-151) 公制型和统一标准型螺距规套装，包括 188-122 (公制型) 和 188-111 (统一标准型)。
公制型和统一标准型螺距规
测量范围 | 货号 | 组合 |
0.4 - 7mm/4 - 42 TPI | 188-151 | 51片: 包括 188-122 套装和 188-111 |
惠氏螺距规
测量范围 | 货号 | 组合 |
4 - 42 TPI | 188-101 | 30片: 4, 41/2, 5, 51/2, 6, 7, 8, 9, 10, 11, 111/2, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30,32, 34, 36, 38, 40, 42 TPI |
4 - 60 TPI | 188-102 | 28片: 4, 41/2, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36,40, 48, 60 TPI |

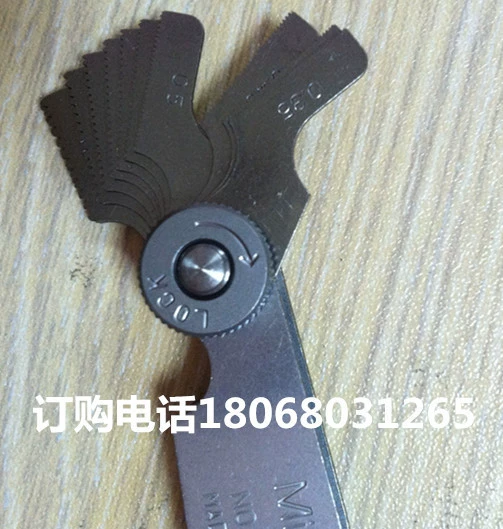

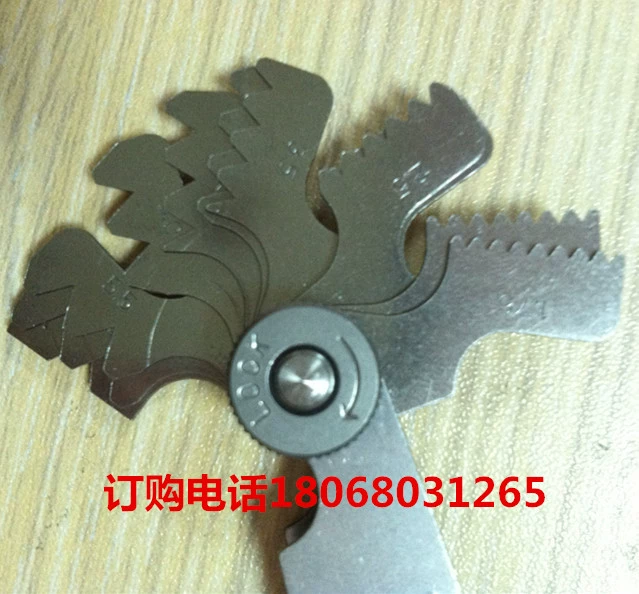

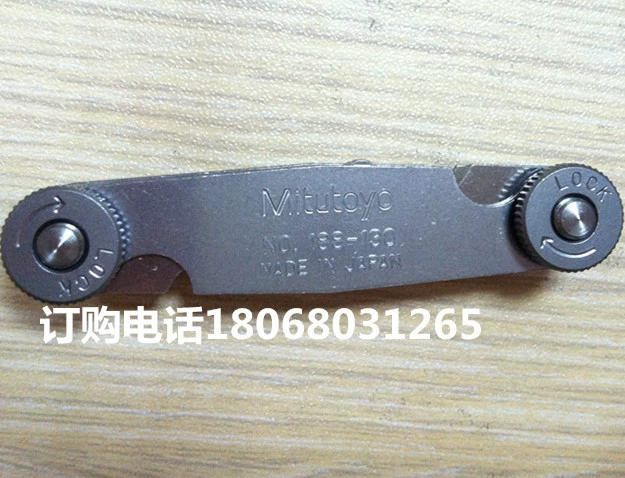

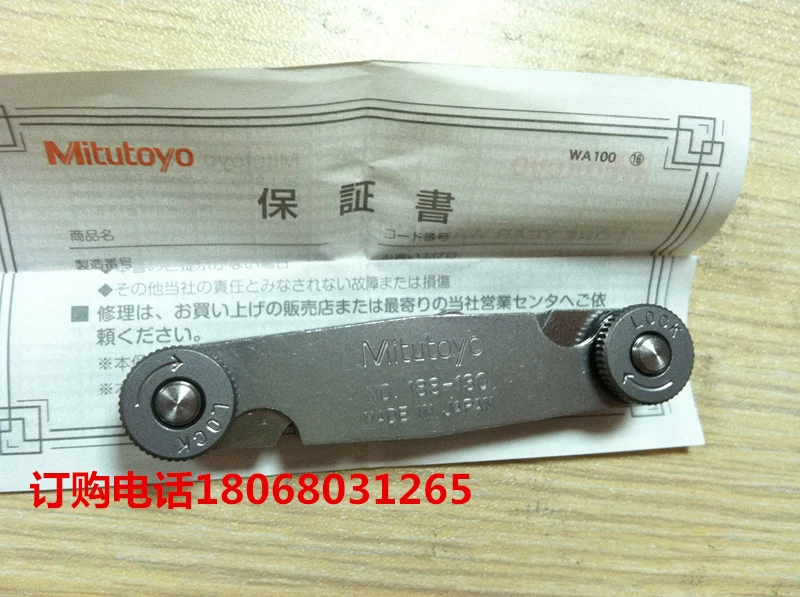

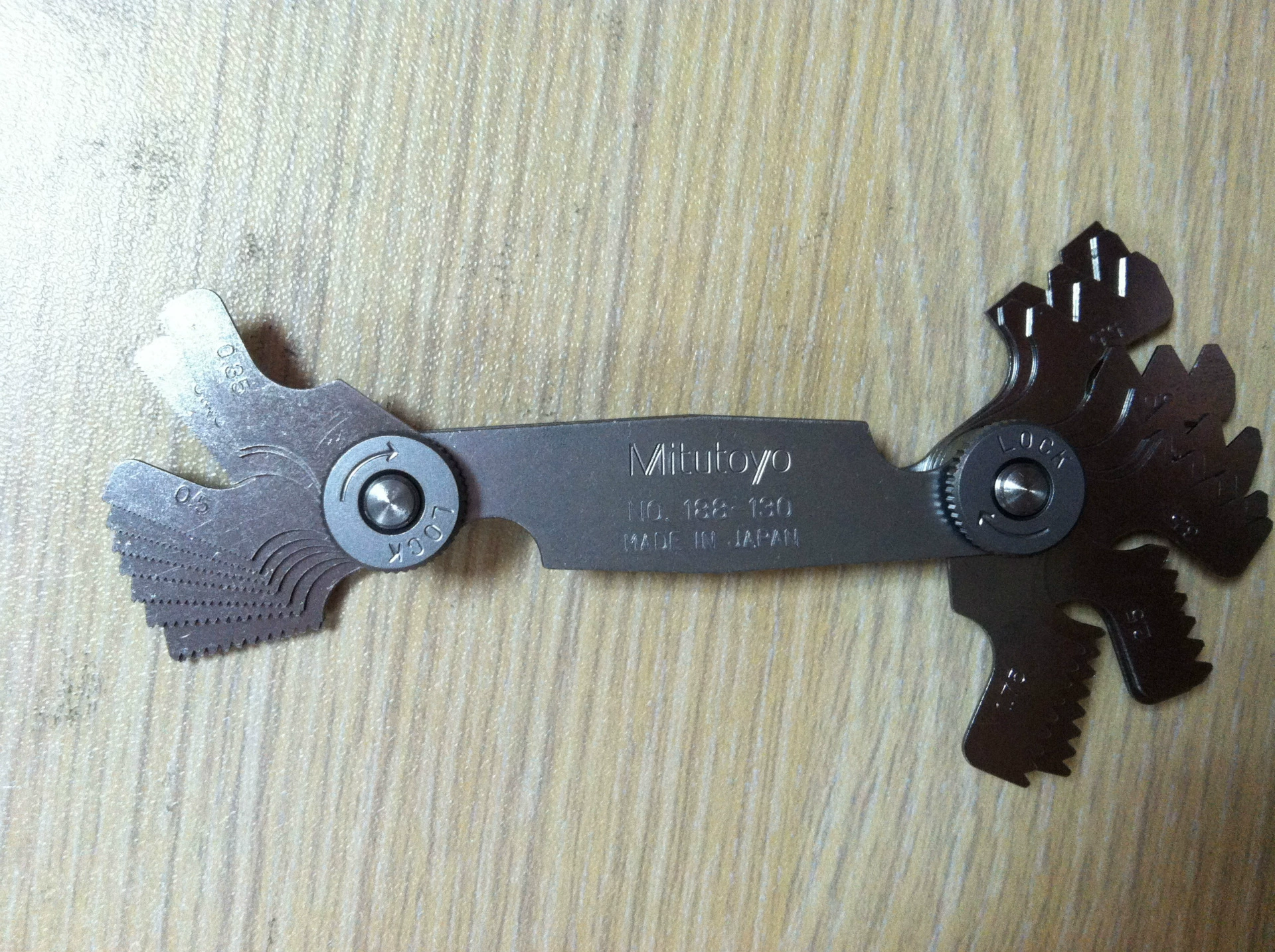

产品图片：
