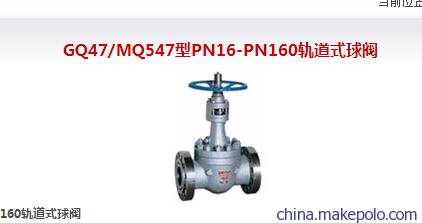

GQ47/MQ547型PN16-PN160轨道式球阀
型号： GQ47H/C
口径： DN25-300
压力：1.6MPa-16MPa
链接方式：法兰链接/焊接
鑫荣达建德不锈钢截止阀铜球阀dn25厂家
轨道式球阀产品特点：
GQ47/MQ547型轨道式球阀采用了先球体倾离然后再转动和先转动再倾斜压紧的动作方式，消除及避免阀门的密封面的摩擦，使阀门寿命得以数倍甚至数十倍的提高。它将在各种工业管道输送液体或气体介质起到不可替代的作用。轨道球阀适用于石油化工、液化石油气储存、炼油厂、天然气、压缩机系统、油气输送管线、轻工、纺织等行业。（GQ47H、GQ347H、GQ647H、GQ947H）
执行标准:
结构长度：JB/T7745 GB/T12221
连接法兰：GB/T9113 JB/79 HG20592
对焊端：GB/T12224
检验和试验：JB/T9092
产品结构特点：开关无磨损，球芯偏离阀座后再转动消除了阀座的磨擦，解决了传统球阀、闸阀、旋塞阀的阀座磨损问题。
抗磨阀芯硬密封面：球芯表面堆焊了一层硬质合金，或采用热喷涂镍基纳米金属粉末，使球体表面硬度达到60HRC以上。
顶装式设计：均可配小手轮（除非特大口径），并无需齿轮箱。因为球面截断阀密封面无摩擦，转动特别容易，这就意味着可以使用经济的驱动装置，同时能保证有足够的驱动器推力来开关阀门。
最佳流动特性：全通径和标准通径都有很高的Cv值，增强了泵的系统效率，并使磨蚀问题降为最低程度。
双阀杆导向销：硬性阀杆导槽与导销控制阀杆的升降与转动。
使用寿命长：当球芯倾离阀座时流体沿密封面360度将密封区域内的杂物冲洗干净。
机械楔形密封：阀杆下端的凸轮斜面提供一个机械的楔紧力以保证足够的密封比压。
鑫荣达建德不锈钢截止阀铜球阀dn25厂家
轨道式球阀产品长寿命：
GQ47/MQ547型轨道式球阀将替代那些易出故障的球阀、闸阀、截止阀和旋塞阀。广泛适用于化工、炼油气、天然气、钢铁等介质管路。其阀门的独特性能将减少装置维修、降低生产企业的成本。
GQ47/MQ547型轨道式球阀开启过程：
在关闭位置，球芯受阀杆的机械施压作用，紧压在阀座上。
当逆时针转动手轮时，阀杆则向上运动，其底部的凸轮使球芯倾离阀座。
阀杆继续提升，并在阀杆螺旋槽内的导销相互作用下，使球芯开始无摩擦旋转。
到全开位置，阀杆升到极限位置，球芯转到全（开启）通位置。
GQ47/MQ547型轨道式球阀关闭过程：
关闭时，顺时针转动手轮，阀杆开始下降并使球芯开始旋转。
继续转动手轮，阀杆受到嵌于其上螺旋槽内的导向销的作用，使凸轮和球芯同时旋转90°。
快要关闭时，球芯已在与阀座无接触的情况下旋转90°
手轮转动的最后几圈，阀杆底部的凸轮机械地楔向压迫球芯，使其紧密压在阀座上。
鑫荣达建德不锈钢截止阀铜球阀dn25厂家
GQ47/MQ547型轨道式球阀主要外形尺寸：
MQ47H/Y-900Lb NPS1～8in（25～200mm）；MQ547H/Y-900Lb NPS11～12in（250～300mm） 单位：mm
公称通径 | 结构形式 | 外型尺寸 | 法兰连接尺寸 | 双头螺栓 | ||||||||||
in | mm | L | H | h | W | D | D1 | D2 | T | f | n-d | 数量 | 螺纹 | |
1 | 25 | A | 254 | 285 | 255 | 160 | 149 | 101.6 | 51 | 29 | 7 | 4-26 | 4 | W7/8 |
11/2 | 40 | A | 295 | 325 | 290 | 200 | 178 | 123.6 | 73 | 32 | 7 | 4-29 | 4 | W1 |
2 | 50 | A | 305 | 345 | 305 | 200 | 216 | 123.8 | 92 | 38.5 | 7 | 8-26 | 8 | W7/8 |
21/2 | 65 | A | 371 | 385 | 340 | 250 | 244 | 165.1 | 105 | 41.5 | 7 | 8-29 | 8 | W1 |
3 | 80 | A | 384 | 445 | 400 | 250 | 241 | 190.5 | 127 | 38.5 | 7 | 8-26 | 8 | W7/4 |
4 | 100 | B | 460 | 485 | 430 | 300 | 292 | 190.5 | 157 | 44.5 | 7 | 8-32 | 8 | W11/8 |
6 | 150 | B | 613 | 620 | 560 | 350 | 381 | 234.9 | 216 | 56 | 7 | 12-32 | 12 | W11/8 |
8 | 200 | B | 740 | 710 | 630 | 450 | 470 | 317.5 | 270 | 63.5 | 7 | 12-39 | 12 | W13/8 |
10 | 250 | C | 841 | 850 | 770 | 350 | 545 | 393.7 | 324 | 70 | 7 | 16-39 | 16 | W13/8 |
12 | 300 | C | 968 | 1050 | 970 | 400 | 610 | 469.9 | 381 | 79.5 | 7 | 20-39 | 20 | W13/8 |
鑫荣达 GQ47/MQ547型轨道式球阀 | ||
GQ47/MQ547型轨道式球阀 | GQ47/MQ547型轨道式球阀 | |
1、用户如对鑫荣达 GQ47/MQ547型轨道式球阀 产品有特殊要求，须在订货合同中提供以下说明：1、阀门结构长度 2、阀门连接形式 3、阀门公称直径、全通径、缩径、管道尺寸 4、使用于介质及温度、压力范围 5、试验、检验标准及其他等要求。 | 1、产品质量承诺：我厂所提供的各类阀门的材质、链接尺寸、压力等均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外行业标准设计制造和检查验收并可根据用户特殊要求冶炼和制造。 | |
2、如由用户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。鑫荣达阀门厂可根据客户特定要求配置各类电动球阀、气动球阀、液动球阀、电磁驱动装置球阀。 | 2、产品供货承诺：我们保证提供全新的无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件，在货物抵达工地后，同时我公司将派出技术人员到施工现场，配合、指导安装，保证用户在使用过程中，无后顾之忧。 | |
3、交货期、订货的用户请先来电详细告诉我方所需要的阀门型号、材质、压力、使用温度、规格、数量以及交货时间、到货地点，并先按总额的15% 预定金或全额货款及时汇入我方公司账户，其余货款待发货前汇入，以便及时安排发货。 | 3、售后服务承诺：我公司所有阀门产品质保期为自出厂日起 12 个月内，实行“三包”服务（包换、包退、包修）。产品在使用过程中我公司将定期组织技术质检部人员进行定期的访问，让产品更好的投入使用。让用户更加放心。 | |
订货（GQ47/MQ547型PN16-PN160轨道式球阀）前请提供产品材质、型号、口径、压力等相关技术参数
鑫荣达产品三大优势
1、价格实惠。 2、质量可靠。 3、发货快捷。
