高川阀门供应ZJHP型气动单座/套筒调节阀、阀门

1台起批

￥100.00

中国上海

产品属性

图文详情

品牌推荐

品牌/型号

上海高川/ZJHP型

驱动方式

气动

连接形式

法兰

公称通径

25~300（mm）mm

ZJHP型气动单座/套筒调节阀：

产品概述：
ZJHP型气动单座/套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。
ZJHP型气动单座/套筒调节阀特点及优点
●采用平衡型芯、不平衡力小，允许压差大，操作稳定。结构简单，装拆维修方便。
●阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
●比普通单双座调节阀噪声降低10bd左右。
ZJHP型气动单座/套筒调节阀主要技术参数

公称通径(mm)				25		40		50	65	80	100	150		200	250	300	350	400
阀座直径(mm)				25		32	40	50	65	80	100	125	150	200	250	300	可与本公司商洽生产
额定流量系数Kv			直线	11		17.6	27.5	44	69	110	176	275	440	690	1000	1600
			等百分比	10		16	25	40	63	100	160	250	400	630	900	1440
公称压力(MPa)				0.6/ 1.6 /4.0/ 6.4
行程(mm)				16	25				40			60			100
流量特性				直线、等百分比、快开型
介质温度℃				-40～230℃(常温型)，散热片式230～450℃(中温型)
法兰标准				符合JB78-59、JB/T79-94标准，按GB/T9113-2000、ANSI/ASME、JIS、DIN
阀体材质	PN (MPa)	0.6,1.6		WCB(ZG230-450) 、 CF3、CF8、CF8M
		4.0,6.4		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M等
阀体型式				直通单座铸造球型阀
阀芯材质				1Cr18Ni9、0Cr18Ni12Mo2Ti、 CF8、 CF8M等
上阀盖形式				普通式(常温型)、热片式(中温型)
可调比R				50:1
气源接头				M16×1.5

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
ZJHP型气动单座/套筒调节阀执行机构主要技术参数:

型　号	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面积(cm2)	350	350	560	900
行　程(mm)	16	25	40	60
弹簧范围(Kpa)	20～100(标准)；40～200；80～240；20～60；60～100

ZJHP型气动单座/套筒调节阀主要性能指标

项目		指标值	项目				指标值
基本误差％	不带定位器	±5.0	始终点偏差％	气关	不带定位器	始点	±5.0
						终点	±2.5
	带定位器	±1.0			带定位器	始点	±1.0
						终点	±1.0
回差％	不带定位器	3.0		气开	不带定位器	始点	±2.5
						终点	±5.0
	带定位器	1.0			带定位器	始点	±1.0
						终点	±1.0
死区％	不带定位器	3.0
	带定位器	0.4	允许泄漏量L/h				1×10-3× 阀额定容量
额定行程偏差％		±2.5

注：本产品执行GB/T4213-92国家标准。
ZJHP型气动单座/套筒调节阀允许压差

开关方式	执行机构型号	弹簧范围 KPa	气源压力 KPa	需要附件	公称通径（阀座直径）mm
开关方式	执行机构型号	弹簧范围 KPa	气源压力 KPa	需要附件	25	40	50	65	80	100	150	200
气关	ZHA-22	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R	3.00 6.4 6.4
	ZHA-23	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R		2.25 6.4 6.4	1.95 6.4 6.4
	ZHA-34	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R				2.36 6.4 6.4	2.04 6.4 6.4	1.67 6.4 6.4
	ZHA-45	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R							1.41 6.4 6.4	1.14 6.4 6.4
气开	ZHA-22	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P		1.5 4.5 6.4
	ZHA-23	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P			1.13 3.38 6.40	0.98 2.93 6.4
	ZHA-34	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P				1.18 3.54 6.4	1.02 3.06 6.4	0.84 2.51 5.85
	ZHA-45	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P							0.71 2.12 4.94	0.57 1.71 4.00

注：1.P－阀门定位器；R－压力继动器。
2.允许压差为阀关闭P2=0状态，△P的最大值。
3.最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。
可配附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
ZJHP型气动单座/套筒调节阀主要零件材料

零件名称	材料	温度范围
阀体上阀盖	HT200	-20～200℃
	ZG230-450	-40～425℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-40～600℃
阀芯、阀座	1Cr18Ni9	-250～550℃
阀芯、阀座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁晴橡胶夹增强涤沦织物
压缩弹簧	60Si2Mn
膜盖	A3

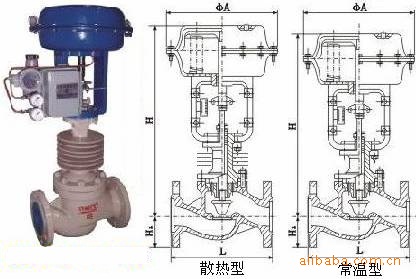

ZJHP/M型气动单座/套筒调节阀主要外形尺寸（单位:mm）

DN	L			H		H1				参考重量(kg)		φA
DN	PN16	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
25	185	190	210	410	560	50	57		70	20	24	285
32	200	210	210	418	578	56	70		78	24	31
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600	615	650	890	1150	160	170	187	207	175	250	470
250	650	670	690	1203	1523	187	202	225	235	350	470	580
300	740	770	800	1234	1554	220	230	257	265	500	660	580

ZJHP型气动单座/套筒调节阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV；2.流体性质（包括公称压力、温度、粘度或酸碱性）；3.信号压力、弹簧范围；4.流量特性；5.阀的开关型式；6.阀体、阀芯材料；7.是否带附件；说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
