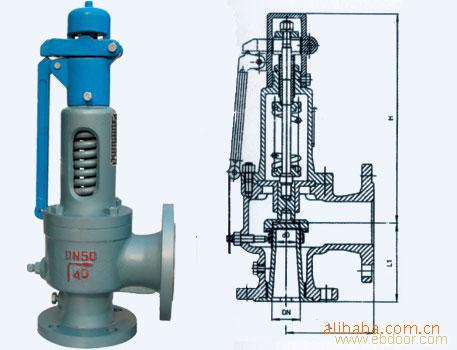

供应A48带扳手弹簧合启式安全阀、全启式安全阀,阀门,安全阀主要连接尺寸及外形尺寸
公称压力 | 图中符号 | 公称通径 |
DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN150 | DN200 | DN250 |
1.6MPa | D0 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 100 | 125 | 150 |
L | 100 | 115 | 120 | 135 | 150 | 170 | 205 | 250 | 305 | 350 |
L1 | 85 | 100 | 110 | 120 | 130 | 135 | 160 | 320 | 260 | 320 |
H | 246 | 278 | 320 | 320 | 395 | 460 | 575 | 719 | 755 | 1078 |
2.5MPa | L | 100 | 115 | 120 | 135 | 150 | 170 | 205 | 250 | 305 | 350 |
L1 | 85 | 100 | 110 | 120 | 130 | 135 | 160 | 320 | 260 | 320 |
H | 246 | 278 | 320 | 320 | 395 | 460 | 575 | 719 | 755 | 1078 |
4.0MPa | L | 100 | 115 | 120 | 135 | 150 | 170 | 205 | 250 | 305 | 350 |
L1 | 85 | 100 | 110 | 120 | 130 | 135 | 160 | 320 | 260 | 320 |
H | 246 | 278 | 320 | 320 | 395 | 460 | 575 | 729 | 765 | 1078 |
6.4MPa | L | 100 | 130 | 130 | 155 | | 175 | 205 | 250 | 305 | 350 |
L1 | 85 | 110 | 120 | 130 | | 160 | 160 | 210 | 260 | 320 |
H | 246 | 278 | 320 | 320 | 395 | 460 | 575 | 729 | 765 | 1078 |
