二氧化碳灭火系统

一、简 介

       高压二氧化碳灭火系统是现今气体灭火系统中发展历史最悠久、灭火技术最成熟的固定式气体灭火系统。其灭火剂是一种无色、无味、不导电的惰性气体，在不同的条件下可以气、液、固体三种状态存在，同时是一种价格低廉、方便可得的灭火剂，它的密度约为空气的1.5倍。其灭火机理主要是减少火灾区域的氧含量（15%以下），直至窒息灭火，同时又有隔热降温的作用。

二、 典型使用范围

Ø        电子计算机房、通讯机房、变压器室、电器开关和配电室、发电机房、电器仪表室、控制中心、数据打印室、电缆间、汽车库、发动机试验台等；

Ø        油槽、油罐、油泵间、危险品库、静电喷漆间、金属轧机、纺织机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。

三、系统工作原理

1、基本原理及工作方式：

二氧化碳自动灭火系统根据其设计应用形式可分为全淹没灭火系统方式、局部应用灭火系统方式。全淹没灭火系统方式指在一定的时间内，向防护区内喷射一定浓度的灭火剂，并使其均匀地充满整个防护区的灭火方式。对事先无法预计火灾产生部位的封闭防护区应采用全湮没灭火系统方式进行火灾防护。局部应用灭火系统方式直接向保护对象以设计喷射强度喷射灭火剂，并持续一定的时间的灭火方式。对事先可以预计火灾产生部位的无封闭围护的局部场所应采用局部应用灭火系统方式进行火灾防护。组合分配系统指一套二氧化碳自动灭火系统保护多个保护区的保护形式，但保护区不应超过5个，如超过五个应设滚筒压延备用瓶组，且备用瓶组的灭火剂量不应小于设计用量。单元独立系统指一套二氧化碳自动灭火系统保护一个保护区的保护形式

2、控制方式：

本系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式，控制过程参见控制流程图三。

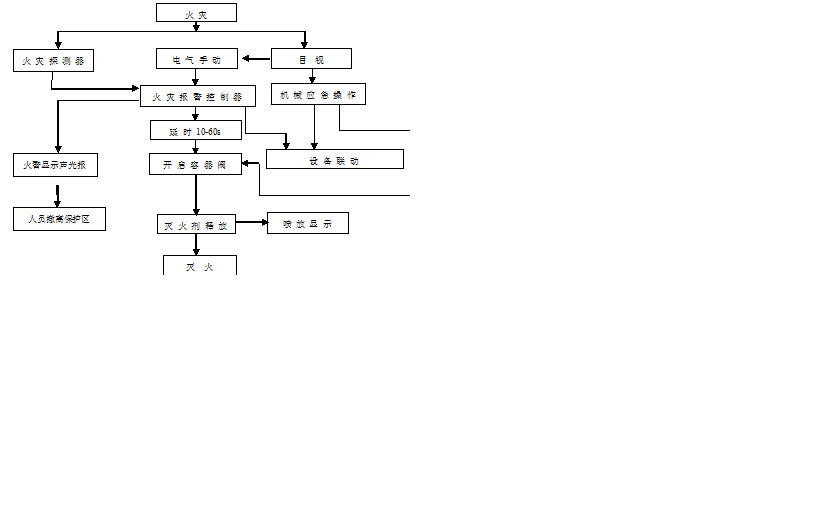

 图三 控制流程图

（1） 自动控制方式：

本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂，实施灭火。当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过一段时间延时后，即发出灭火指令，打开电磁阀，启动气体打开容器阀，释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外的或控制操作面板上的“紧急停止按扭”，即可终止控制灭火指令的发生，不启动灭火装置，释放灭火剂，实施灭火。

（2） 手动控制方式：

将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。但报警信号仍存在。

无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。同时控制器立即进入灭火报警状态。

（3）应急机械启动工作方式：

用于控制器失效时，当职守人员判断为火灾时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按以下步骤实施应急机械启动；1手动关闭联动设备并切断电源。2打开对应保护区选择阀。3成组或逐个打开对应保护区储瓶组上的容器阀，即刻实施灭火。

（4）紧急启动/停止工作方式：

用于紧急状态。情况一，当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按下紧急启动/停止按钮，系统立即实施灭火操作；情况二，当气体灭火控制器发出声光报警信号时并正处于延时阶段时，如发现为无报火警时可立即按下紧急启动/停止按钮，系统将停止实施灭火操作避免不必要的损失。

一、 主要技术参数

表一 主要技术参数
