一、产品简介：

篮式过滤器是除去液体中少量固体颗粒的小型设备，可保护压缩机、泵、仪表和

其他的正常工作，目前已广泛应用于石油、化工、医药、食品、环保等行业。若将其

串连的安装在泵的入口或系统管线的其他部位，则既可以延长泵和其他设备的使用寿

命，又能保证整个系统的安全。

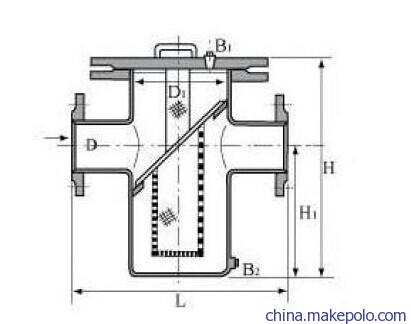

结构与工作原理

篮式过滤器主要由接管、主管、滤篮、法兰盖及紧固件等组成，当流体通过主管

进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮由过滤器出口排

出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，取出滤篮。清洗后

重新装入即可，因此，使用维护极为方便。

所以过滤器是工业生产中不可缺少的管道设备 ，使机器设备（包括压缩机、泵等），

仪表正常工作 和运转，达到稳定工艺过程，保障安全生产的作用。另外对提高产品质

量也有十分重要的意义。本公司生产的篮式过滤器具有结构紧凑、过滤能力大、压损

小，适用范围广、维护方便、价格低廉等优点。

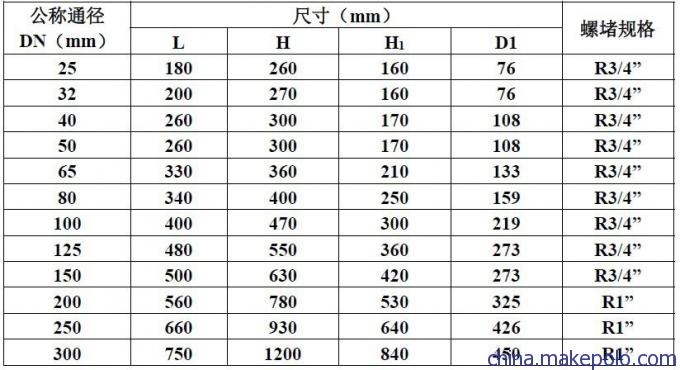

技术参数：

1、适合物料：

a、 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；

b、 化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；

c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；

d、 轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医

药用品等。

2、过滤精度：10-300 目

3、工作温度：≤90℃

4、公称通径：DN25—DN800

5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）

6、法兰标准：GB81-59（也可按用户要求制造）

7、壳体材质：A3、304、304L、316、316L

8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶

试压及检测：

过滤器水压试验的压力为其设计压力的 1.25 倍，保压时间为 30 分钟，保证无渗透

及变形现象。

标志及包装：

每台过滤器都在明显部位固定生产厂商标牌，标牌要求符合 GB/T13306 之标准。

接 口 法 兰 采 用 塑 料 盖 防 护 ， 整 体 用 塑 料 包 扎 ， 最 后 加 以 包 装 ， 其 包 装 符合

GB/T13384 之标准。

每台过滤器出厂时提供下列文件：

a.产品合格证

b.产品试压检测报告

c.产品质量保证书

安装与使用:

篮式过滤器可以水平安装，但应注意水流方向与外壳箭头方向应一致。篮式过滤

器的维护与保养每月一次（有可以跟据现场实际工作情况进行维护及保养 ）。其维护方

法：先将过滤器的肓板盖轻轻打开，把过滤器滤芯取出，检查滤网与滤框有无油污和

脏物，如发现油污和脏物应清除干净，然后装回原位，检查密封处是否完好。如果一

切正常，再将肓板盖盖好紧固。在维护与保养中，如发现滤网有划痕、磨损等异常现

象，应马上更换或与我公司联系，以使及时得到解决。
