HART网关选型指南
| 产品型号 | HART口通道数 | 串口协议 | PROFIBUS DP | 以太网协议 | | HPM-610 | 单通道 | RS485/422/232 Modbus从站 | DP V0 | —— | | HTM-611 | —— | —— | | HME-615 | | —— | —— | Modbus TCP从站 | | HTM-631 | 三通道 | RS485 Modbus从站 | —— | —— | | HME-635 | —— | —— | Modbus TCP从站 |
|
|
|

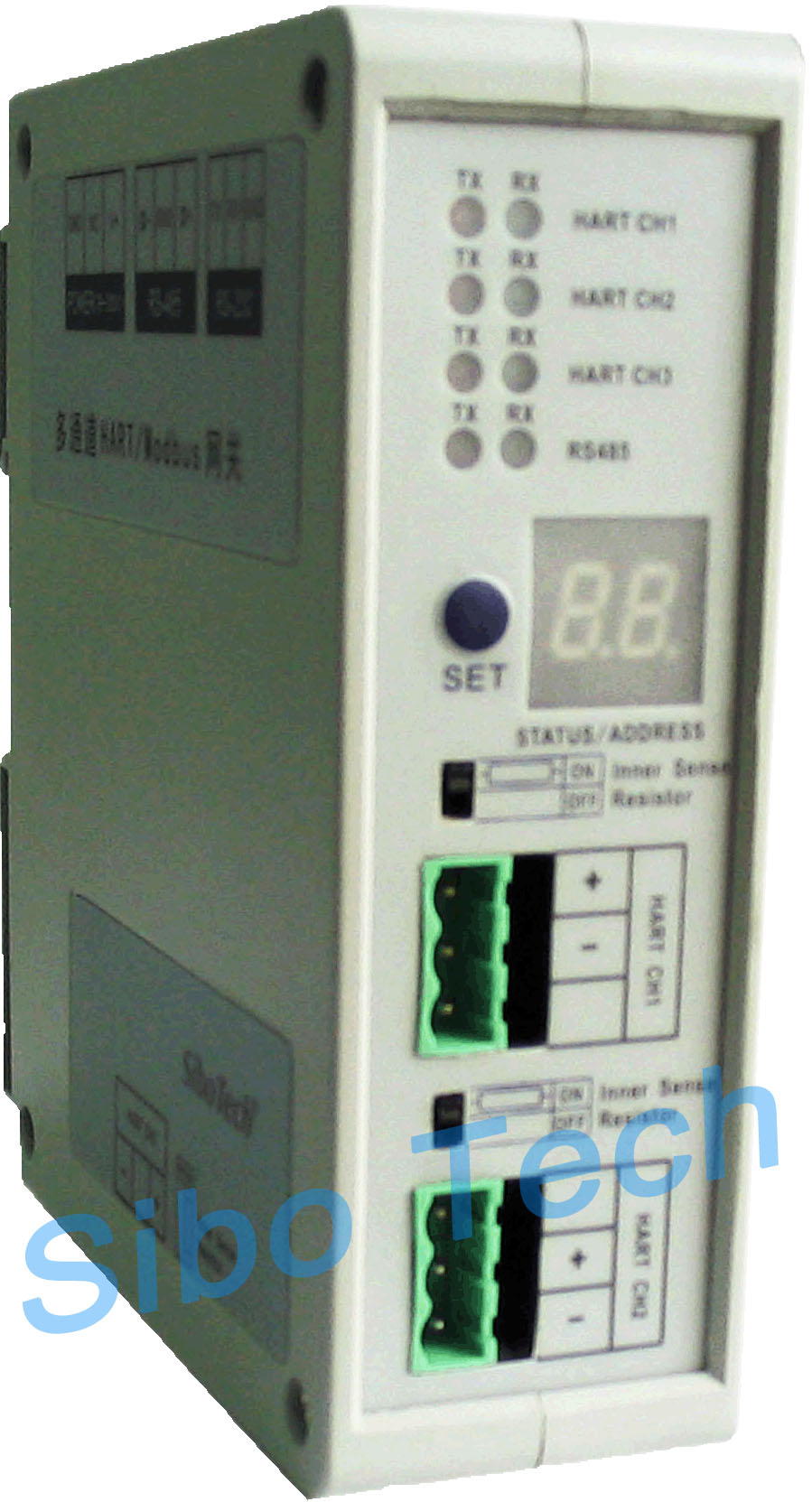

三通道HART/Modbus网关 |
|
|
|

|
| | 名称: | 三通道HART/Modbus网关 | | 型号: | HTM-631 | | 基本说明: | 实现Modbus总线与3个HART回路上的仪表进行互联通讯。 |
|
|
|
产品特点 - 多通道:多达3个相互独立的HART通道,每通道最多可设置100条HART命令。
- 调试功能:通过配置软件可以方便的对网关及各HART通道的相关命令进行监控及调试。
- Modbus支持最高115200波特率,支持RTU和ASCII码格式。
- RS485接口可以与一个HART通道进行透明传输。
|
| HART可作为第一主站或第二主站; | | 支持3个HART通道,多点模式下使用网关内置电阻支持连接13台仪表,使用外部电阻(250Ω)支持连接15台仪表; | | 每个HART通道既可工作于单点模式,又可工作于多点模式; | | 单点工作模式下,支持从站设备数据的阵发操作; | | 支持HART协议所有命令; | | 每条HART命令可配置为逢变输出、轮询输出、初始化输出或不输出; | | HART每通道最多支持100条用户命令,HART输出数据缓冲区高达2000字节,输入数据缓冲区高达3000字节; | | 每通道可选择使用内部或外部采样电阻; | | 网关与HART回路采用变压器隔离,隔离电压 1KV; | | 通道之间无电气联系; | | Modbus接口为标准RS485接口,波特率:300、600、1200、2400、9600、19.2K、38.4K、57.6K、115.2Kbps可选; | | 串口侧可配置为Modbus从站,支持功能码:03H、04H、06H、10H; | | Modbus从站支持RTU和ASCII通信方式; | | RS485接口可配置为通用模式,能够与一个HART通道进行数据透明传输; | | 供电:24VDC(9V ~ 30V),<60mA(24V DC); | | 工作环境温度:-20℃ ~ 60℃, 相对湿度5% ~ 95%(无凝露); | | 机械尺寸:40mm(宽)×125mm(高)×110mm(深); | | 安装:35mm导轨; | 防护等级:IP20;
|
|
