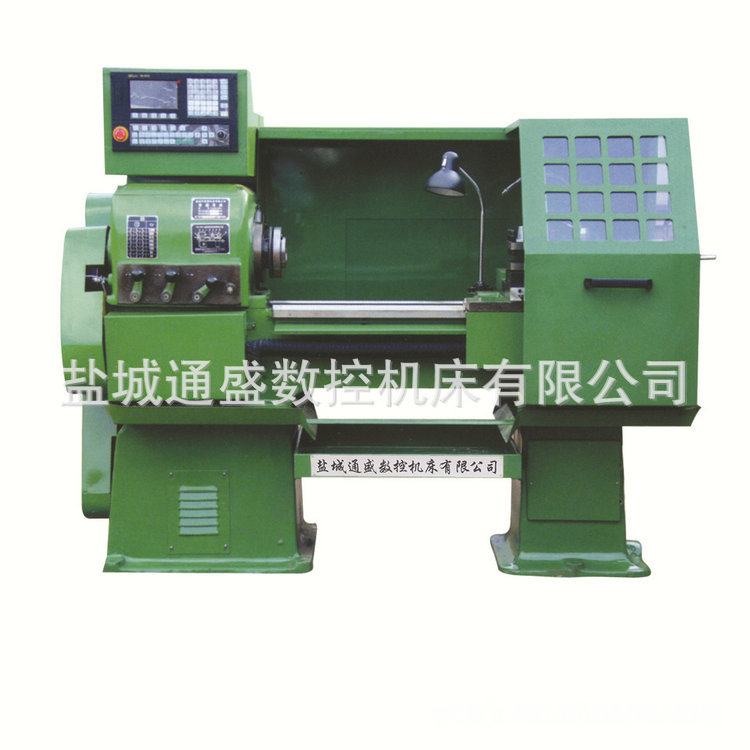

CJK6136数控车床主要配置如下：
1数控系统采用广数928TD-L ，简易罩壳（系统可以根据客户要求定）
2步进电机驱动16N-M/X轴 20N-M/Z轴
3螺纹装置
4精密滚珠丝杠副 （宏达）
5四工位电动刀架（三和）
6集中手动润滑系统
7车头全齿轮,主轴孔径52
8标200三爪卡盘
9冷却水泵总成
10手动自锁尾座
注：如果要实行无级变速需增加变频器，差价另计
CJK6136数控车床技术参数 |
参数型号 | CJK6136 (步进) | CJK6136 (伺服) |
床身上最大工件回转直径(mm) | Φ360 |
拖板上最大工件回转直径(mm) | Φ190 |
最大加工长度(mm) | 650/900/1400 |
主轴通孔直径(mm) | Φ52 |
主轴头形式及主轴头号 | 短锥法兰盘式：D6 |
主轴内孔锥度（莫氏MT） | M6 |
主轴转速范围(r/min) | 8级 42-980 |
G0速度 X轴（半径mm/min) | 3000 | 4000 |
G0速度 Z轴(mm/min) | 4000 | 6000 |
进给轴驱动电机最大静扭矩（Nm） | X轴：16 Z轴：20 | X轴1.2KW Z轴1.5KW |
尾座套筒直径(mm) | 58 |
尾座套筒行程(mm) | 150 |
尾座套筒锥孔（莫氏MT） | M4 |
刀架刀位数 | 电动四工位 |
X轴/Z轴重复定位精度(mm) | X轴0.012 Z轴0.016 |
工作精度(mm) | 圆度:0.01；圆柱度:0.01/100；粗糙度2.5--1.6；平面度0.015/200 |
刀具装夹尺寸(mm) | 20×20 |
行程限位 | 系统设置软限位 |
机床净重(Kg) | 1350 |
机床外形尺寸（长×宽×高）(mm) | 2170/2500/2900×870×1260 |
| | | |
