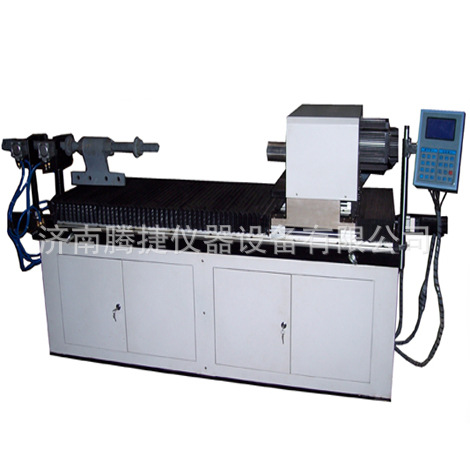

TLYZ-30螺杆自动上母机

本设备通过对扭矩、位移、旋转速度等参数的设定，完成M36×4、M36×3、M30×2、M24×2等不同长度螺杆的上母过程。同时具有扭矩控制和行程控制两种功能。扭矩控制是指，在设置的有效行程内，如果螺母与螺杆的旋紧力矩超过规定（设置）的扭矩值，将停止运转，以免损坏螺扣。行程控制是指，可通过微机设置传动机构需要移动的距离。

1、机械部分结构及工作原理：

主机由夹紧装置、旋转螺母的驱动电机（采用交流伺服电机）、轴向（纵向）同步运行驱动电机（交流伺服电机）、机架以及其它必要的附件等组成。

【主机】上母机主机由进给丝杠（采用滚珠丝杠）、进给导向机构（采用直线轴承）、螺母旋转套筒、动态扭矩传感器、连接附具、位移测量机构、夹紧装置以及其他附件组成，以上机构和待组装的零件均安装在工作台上。待组装螺杆通过气动方式夹紧，安装在工作台上。

【驱动系统】

螺母的旋转采用交流伺服电机驱动，通过齿形皮带轮减速后，直接驱动螺母旋转，旋入螺杆；螺母的轴向（纵向）移动，采用交流电机驱动，通过减速机减速后，连接滚珠丝杠，驱动移动托板，移动托板在直线轴承导向的作用下，进行直线运动。保证螺母的旋转速度与直线进给速度同步。

旋转驱动电机和纵向移动驱动电机也可以单独运行。

【夹紧装置】

1）螺杆的夹紧采用2套气动的快速夹紧方式，夹紧范围φ25～φ40mm，夹紧快速。

2）螺母的夹紧采用内六方连接套（螺母为外六方）方式；根据不同的螺母规格，更换不同的螺母连接套。

2、电气部分：

  电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。扭矩传感器实现试件的扭矩测量。

本机的几项主要功能：

2.1软件浮动零点设置；

2.2峰值保持及存储，常值跟随；

2.3定扭矩保护，过载保护

2.4转动中的速度快捷切换功能；

2.5试验结束后，加载转头自动回位，便于试件的取放；

上母机的主要技术指标

序号检验项目技术要求

1最大检测扭矩50N.m

2扭矩最小读数值0. 01N.m

3位移最小读数值0.1mm

4示值相对误差5～50N.m范围内：±1%

5扭矩示值重复性相对误差≤1%

6扭矩零点相对误差±0.1%

7速度最高5000mm/min

8有效空间1200mm

9加载方式电动

10电源电压三相380V±10%   50Hz 10A三相四线制，第四线为零线主机必须有可靠的接地措施
