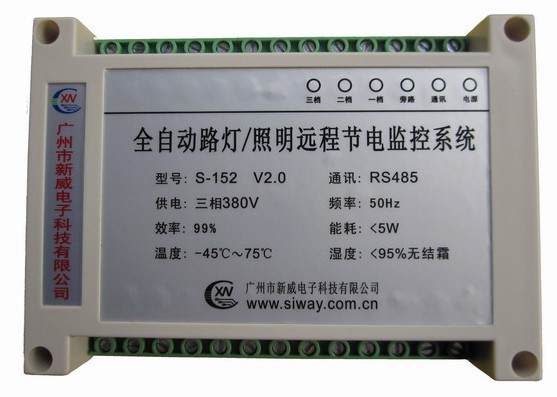

S-152照明节电远程监控系统
适用范围
新威照明节电装置是主要针对照明负载专门研制的一种高效率的智能化节电设备。
主要应用于：路灯、办公楼宇、通讯、户外照明、商场超市、学校、医院等。
节电原理
1.电磁叠加藕合控制技术实现电压动态优化
2.独特逻辑控制方法，实现节电旁路无闪断转换
3.用户自定义编辑分时段电压调节
4.负载过流保护
5.适时滤波与功率因数调节
6.综合节电率18% ~ 40%
产品特点
1.功能完善
具有自动调整电压，实时显示负载电压、电流，以及故障自动旁路功能。本装置无故障运行可达8万小时。
2.高可靠性，维护方便
- Ø 节电装置在调整优化电压的过程中自动控制过电压与过电流冲击现象；
- Ø 该装置功率回路采用电磁迭加藕合补偿模块，其它元件采用世界知名品牌，专门设计的旁路系统遵循安全可靠的设计理念，控制器采用32位单片机及大规模集成电路，提高了可靠冗余能力；可靠的电磁防护功能，具备完善的故障定位和保护功能，使产品更安全可靠。
- Ø 节电装置采用模块化设计，工艺结构设计完善，具备安全的保护和防护功能。
3.电压无闪断
装置从节电状态转换到旁路时电压无闪断。
4.输入电压适应性强
输入侧电压范围-10% ~ +20%
5.谐波含量小
功率单元不采用电子开器件，无电压、电流谐波产生，对电网侧无谐波污染，符合GB14549－93标准和IEEE std 519－1992电能质量标准对电压、电流谐波失真度的要求，无需功率因数补偿及谐波抑制装置，对同一电网上用电的其它电气设备不产生谐波干扰。
6.提高用电设备可靠性及使用寿命，节省维护费用
优化用电环境，使用电设备在最优的状态下工作，用电设备不仅达到节能的目的，而且也大大降低用电设备的故障率，延长了设备的使用寿命，为用户节省了维护费用。
7.良好的人机界面
大屏幕液晶中文显示界面，设置、显示、操作功能丰富，人机交互友好。
GPRS照明节电远程监控系统具备如下特点
- Ø 主控室以城市矢量电子地图为背景，用屏幕（投影）动态直观显示各终端的工作状态，实现台帐管理，数据记录在主控室服务器计算机上，可对告警信息、历史数据记录、维修记录等进行报表查询和打印；实现远程查看与设置终端运行参数。
- Ø 经纬时间控制，自适应性强，只要一次性设置好终端所在地的经度纬度、日期、当前时间及开灯、关灯时间，以后无需再做任何调整，经纬时控仪可根据当地每天日出日落的时间变化，准确自动修正开灯、关灯时间，使得管理非常方便，也十分可靠。
- Ø 动态监测城市路灯网络，在中央控制中心即可了解每个路灯控制柜的开关状态，回路电流，各相电压，终端定时将监测的数据（电流，电压等）以GPRS的方式发送到监控中心。
- Ø 实时控制城市路灯网络，控制中心人员可根据天气、气候变化及时开启、关闭路灯，同时保证区域开关时间的一致性和随意性,可以远程设置某个时间段内,部分回路的开关（半夜灯）状态，节约电能。以电子地图的形式把路灯系统的控制节点平面布置，各节点所处道路名称等有关地理信息及有关电量信息在监控终端上直观显示，可以按指定管理区、道路、路灯控制节点号进行查找，检索方便直观。
- Ø 安全管理，采用多级操作口令和自动密码保护；通过不间断的巡检监控器的运行状态随时接受和处理上报信息；监测路灯损坏情况，将损坏情况和位置信息传送到监测中心及时通知维护人员。
- Ø 报警处理，报警内容包括：白天亮灯、晚上非正常熄灯，配电箱电路故障，配电箱非法开门，电压、电流越限和供电线路停电等故障；具有历史记录查询统计功能，根据年、月、日统计数据进行查询，显示的数据均可打印输出。
系统设计与实现
- Ø 系统构成：系统主要由三部分构成，监控中心服务器、监控工作站、和节能监控终端。在监控中心机房内拟采用一台中心主控服务器，与一台监控工作站计算机连接成一个简单的局域网络。
- Ø 网络构成：利用中国移动的GPRS无线宽带构造整个城市灯光监控系统的无线通讯主体网络，将市区全部覆盖。通过安装远程监控基站，与监控中心进行双向通讯，实现远程监控。监控中心主控计算机可通过交换机与工作站计算机相连，工作站计算机通过ADSL或其它方式接入互联网，中心必须向中国电信申请一个静态IP地址，监控中心通过互联网、GPRS无线宽带与远程监控基站相连。
使用该系统带来的好处
1.提高亮灯率
系统投运后可以随时发现路灯运行中出现的问题，随时处理，提高亮灯率。
2.节能能源，减少电费支出，延长灯具使用寿命
采用S-152照明节电器后，可保持每盏灯电压相对稳定，尤其是在后半夜电压升高的情况下，从理论和实际使用环境，采用调压控制节能可以延长路灯使用寿命。因此，调节电压方式具有双重节能的效果。
4．节约人力物力，提高管理水平
由于可实时监控每个路段及亮化工程点工作状态，计算机可以及时对故障进行汇总，写入数据库，以便次日进行维修；利用动态实时模拟显示屏，监视全市路灯，值班员在中央控制室就可以概览路灯现场运行情况，从而减少巡灯的维护成本和减轻巡检人员工作强度，大大提高工作效率。另外，在恶劣天气时，根据各路灯控制智能终端采集的数据情况加以分析，采取相应紧急措施，避免重大交通事故的发生。
