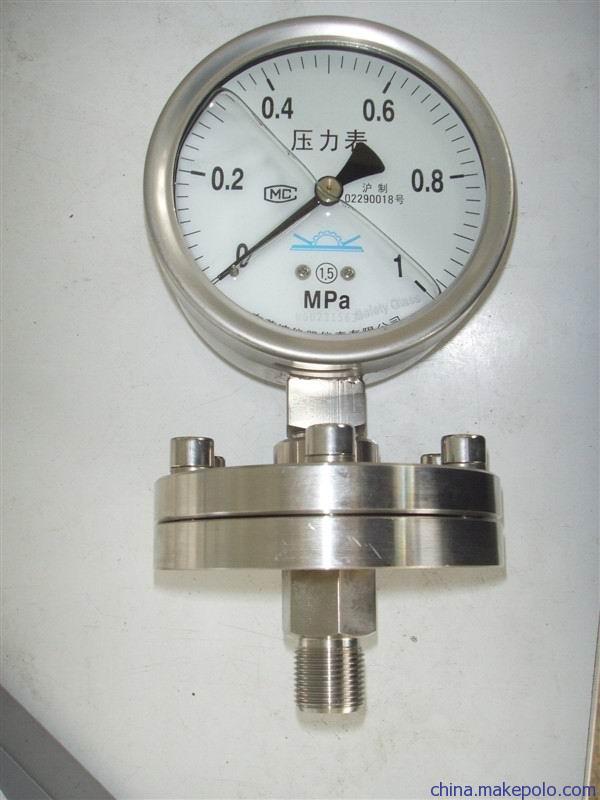

隔膜压力表
概述：
由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。隔膜压力表与设备连接方式主要有螺纹连接和法兰连接及卫生卡箍式等. 隔膜表主要用于石油化工、制碱、化纤、染化、制药、食品和 制碱等工业部门生产过程中测量流体介质压力之用。
技术参数：
1、温度特性：
由于隔膜压力表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显。一般受压部温度误差规定不大于0.1%/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
2、精度等级：1.6级；2.5级
3、测量范围（Mpa)螺纹连接式：~0.1~0/0~60/0~100
法兰连接式：~0.1~0/0~25
卡箍卫生型：~0.1~0/0~2.5
4、隔膜材料：0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)。
5、内部填充工作液：(1)硅油 ；(2)根据客户需求填充
6、工作条件：
(1)温度：环境温度-20~+55℃；被测介质温度-20~+55℃
(2)工作压力：静负荷：用至测量上限值的3/4
(3) 交变负荷：用至测量上限值的2/3
(4) 短时压力：用至测量上限值
7 、连接尺寸
(1)螺纹连接：M20*1.5(G3/8″ G1/2″)
(2)法兰连接：
A.机械工业部标准JB81-94《平焊钢法兰》
B.化学工业部标准《耐酸平焊钢法兰》
C.根据用户需求定制
8、仪表外径：φ60mm；φ75mm；φ100mm；φ150mm
9、仪表执行标准JB/T8624-1997
订货须知
1、订货时请注明型号，名称，测量范围，测量介质，工作温度，连接形式及尺寸，精度等级。
2、如有特殊要求，请在订货时详细说明。
3、隔膜压力表不得拆卸或更换已配置的仪表，以免填充液外泄影响性能。
4、订货之前，根据被测介质的特性，如腐蚀性、易凝固、易结晶，腐蚀性被测介质要根据特性选用不锈钢压力表或采用不同耐腐蚀性材质隔离膜片的隔膜压力表，高温环境下就要使用高温熔体隔膜压力表，一般介质如（水、对铜或铜合金无腐蚀性气体）等则可用一般压力表。
公司名称：济南盛旺科技发展有限公司 .
办公地址：济南市历下区黄台南路78号金三角商务楼2楼201室
电话：0531-88758366-601 手机：15064073590
传真：0531-88758300
QQ:2257939586 M：z-youshun@exceed158.com
网址：
电接点压力表
概述：
磁助电接点压力表广泛应用于石油、化工、冶金、电力、机械等 ;工业部门或机电设备配套中测量无爆炸危险的各种流体介质压力。 通常，仪表经与相应的电气器件(如继电器及变频器等)配套使用，
即可对被测(控)压力系统实现自动控制和发信(报警)的目的。
技术参数：
安装方式:1 · 轴向带前边
2 ·径向无边
3 · 径向带前边
接点电气参数工作电压(最高):380VAC;220VDC
最大工作电流:1A
持续电流;0.6A
最大功率:30W
电接点压力表使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
产品种类
鉴于本系列仪表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。
为满足被测对象的各异(有耐震或耐腐蚀及防爆等要求),可选用符合要求的耐震电接点压力表或耐腐蚀电接点压力表及防爆电接点压力表等。
普通型 适于测量对铜合金、铁无腐蚀作用的气体及液体的压力。
防腐型 主要测压元件及仪表外壳均采用不锈钢材料设计，适于测量腐蚀性较强的气体及液体的压力。
耐震型 通过对表体内充油，利用液体阻尼确保无振动显示，适用于测量介质强烈脉动及环境震动较大的场所。
防爆型 适用于环境有爆炸性混合物的危险场所
结构原理
电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。
电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，追使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
公司名称：济南盛旺科技发展有限公司 .
办公地址：济南市历下区黄台南路78号金三角商务楼2楼201室
电话：0531-88758366-601 手机：15064073590
传真：0531-88758300
QQ:2257939586 M：z-youshun@exceed158.com
网址：
膜盒压力表
概述：
膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等其他类似设备上。
不锈钢膜盒压力表根据导压系统及外壳均采用不锈钢材料制成。应用于耐腐蚀要求较高的工艺流程中对各种气体介质的微压和负压的测量。
不锈钢膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表。应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压。
结构原理：
仪表由测量系统(包括接头、波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。还有调零装置，可以方便调整零位。
膜盒压力表的测量范围在-80~60000Pa,但是要根据不同的压力量程选用不同的膜盒压力表，压力在-1000Pa~60000Pa时建议选用圆盘式膜盒压力表，如果压力在-80Pa时建议选用矩形膜盒压力表。
技术参数：
测量范围：(kPa)
0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；-2.5～0；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20 -30~30
使用环境条件：-25～55℃，相对湿度不大于80%
抗工作环境振动：V·H·3级
重量：0.5kg.
订货请说明名称、型号、测量范围
